Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 31

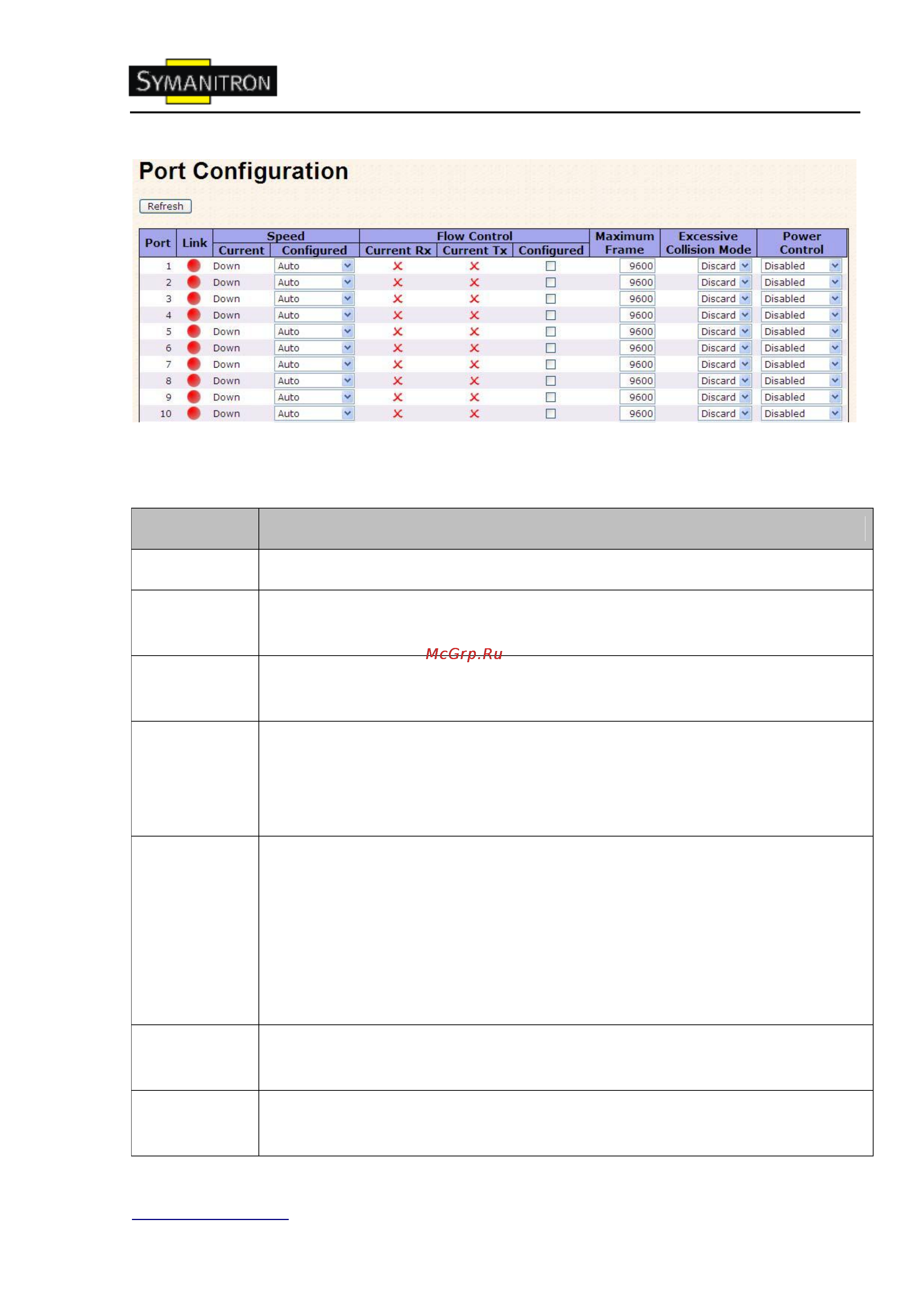

Рис. Управление портами
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта
Link
Текущий статус соединения отображается графически. Зеленый –
подключено, красный – отключено.
Current Link
Speed
Текущая скорость порта
Configured
Link Speed
Выберите любую доступную скорость для указанного порта коммутатора.
Auto Speed определяет самую высокую скорость, совместимую с соседним
устройством.
Disabled – остановить работу порта
Flow Control
При включении Auto Speed указанный раздел показывает возможности
управления потоком, которые отправляется соседнему устройству.
При выбранной скорости, она используется как форма управления
потоком. Столбец Current Rx показывает, были ли получены
остановочные фреймы через порт, а Current Tx - передаются ли
остановочные пакеты. Настройки Rx и Tx определяются в результате
последнего автоматического согласования.
Maximum
Frame
Введите максимальный размер фрейма, допустимый для порта
коммутатора, включая FCS. Допустимые значения – от 1518 до 9600 байт
Excessive
Collision
Настройка режима коллизии при передаче через порт
Discard: удалить фреймы после 16 коллизий (по умолчанию)
