Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 83

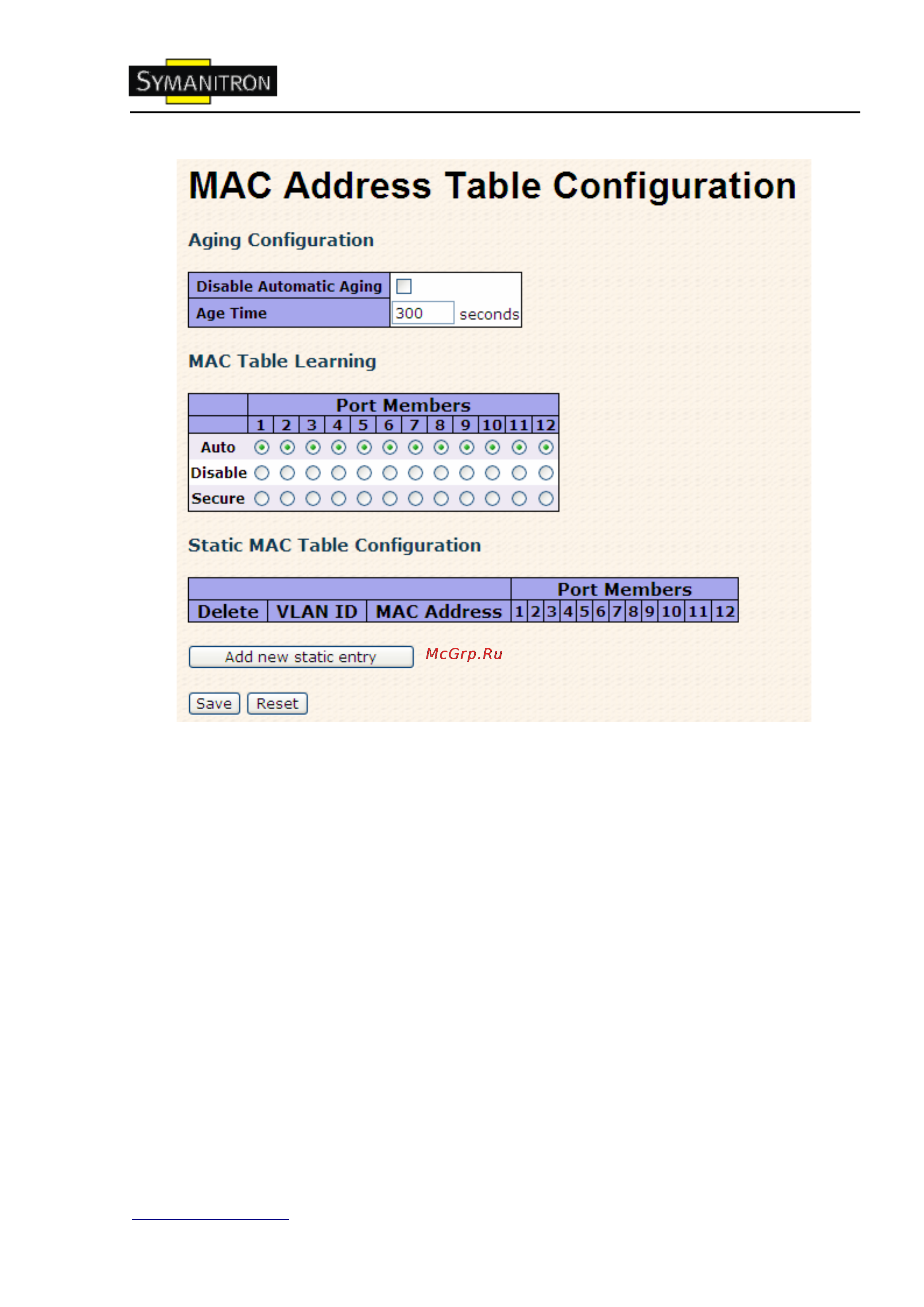

Рис. Таблица MAC адресов
Период старения MAC адресов в таблице
По умолчанию, динамические записи удаляются из MAC таблицы через 300 секунд.
Другими словами, записи устаревают в таблице.
Введите значение в секундах, чтобы настроить период старения. Например, Age
time______секунд.
Допустимые значения - от 10 до 1000000 секунд.
Поставьте галочку на Disable automatic aging, чтобы отключить автоматическое
старение динамических записей.
Заполнение таблицы MAC адресов
Если режим запоминания для указанного порта выделен серым цветом, этот режим
контролируется другим модулем, поэтому пользователь не может его изменить. Пример
такого модуля – Аутентификация на основе MAC ниже 802.1х
