Руководство пользователя SWMGP-84SFP-w
64 www.symanitron.ru
символы с 33 до 126.
Поле соответствует только SNMPv1 и SNMPv2с. SNMPv3 использует
USM для аутентификации и конфиденциальности, а строка сообщества
соответствует таблице сообществ SNMPv3.
Write
Community
Строка сообщества для права записи, разрешающая доступ к SNMP
агенту. Допустимая длина строки от 0 до 255, разрешены только ASCII
символы с 33 до 126
Поле соостветствует только SNMPv1 и SNMPv2с. SNMPv3 использует
USM для аутентификации и конфиденциальности, а строка сообщества
соответствует таблице сообществ SNMPv3.
Engine ID
ID устройства SNMP3. В строке должно быть четное количество
шестнадцатеричных цифр (от 10 до 64), однако не допускаются все 0 или
F. Изменене Engine ID приведѐт к удалению всех первоначальных
локальных пользователей.
Поле
Описание

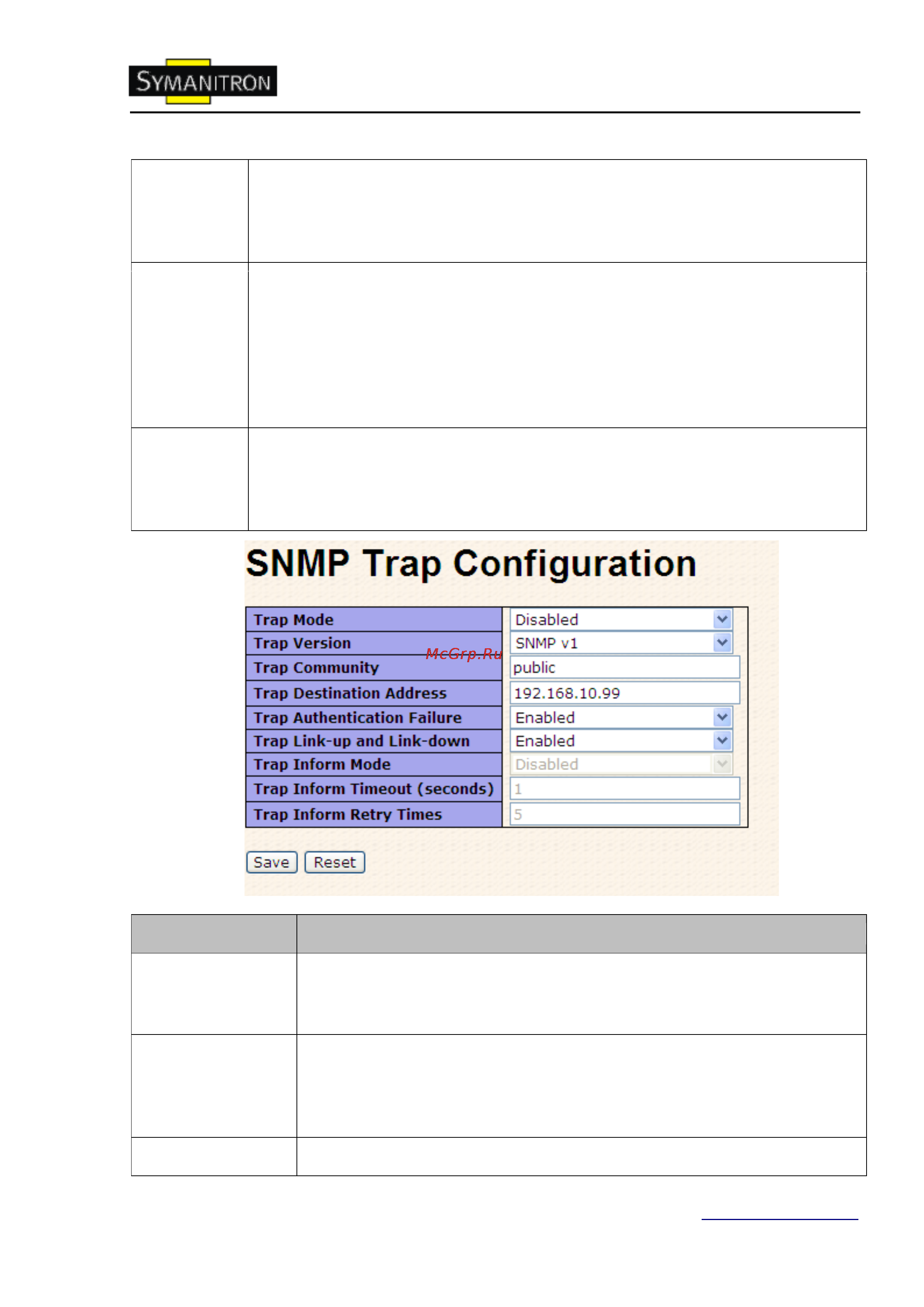

Trap Mode
Режим работы SNMP trap.
Enabled: Включить SNMP trap
Disabled: Отключить SNMP trap
Trap Version
Поддерживаемая версия SNMP trap.
SNMPv1: Выбрать SNMP trap верcии 1
SNMPv2c: Выбрать SNMP trap верcии 2c
SNMPv3: Выбрать SNMP trap верcии 3
Trap Community
Строка сообщества для доступа при отправке пакета с SNMP trap.
