Руководство пользователя SWMGP-84SFP-w
38 www.symanitron.ru

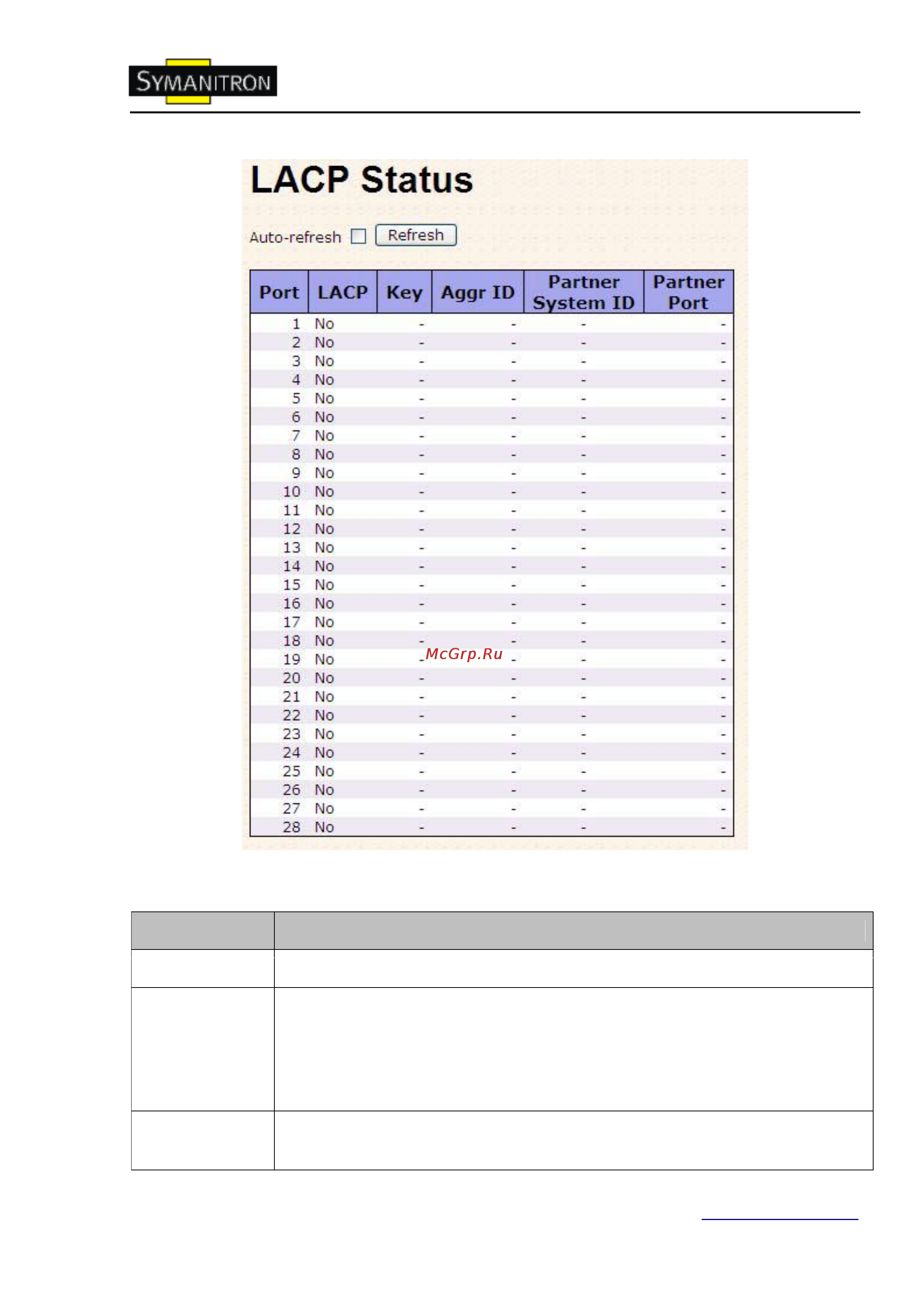

Рис. Состояние LACP
В таблице описаны основные поля:
Поле
Описание
Port
Номер порта коммутатора
LACP
Yes означает, что LACP включен и порт подключен. No означает, что
LACP выключен или порт отключен. Backup означает, что порт не смог
присоединиться к агрегированной группе, но может присоединиться при
отключении других портов, LACP на этом порту на данный момент
отключен.
Key
Ключ, назначенный этому порту. Только порты с одинаковым
значением ключа могут участвовать в одной агрегированной группе.
