Руководство пользователя SWMGP-84SFP-w
102 www.symanitron.ru
Default Gateway: 192.168.10.254
User Name: admin
Password: admin

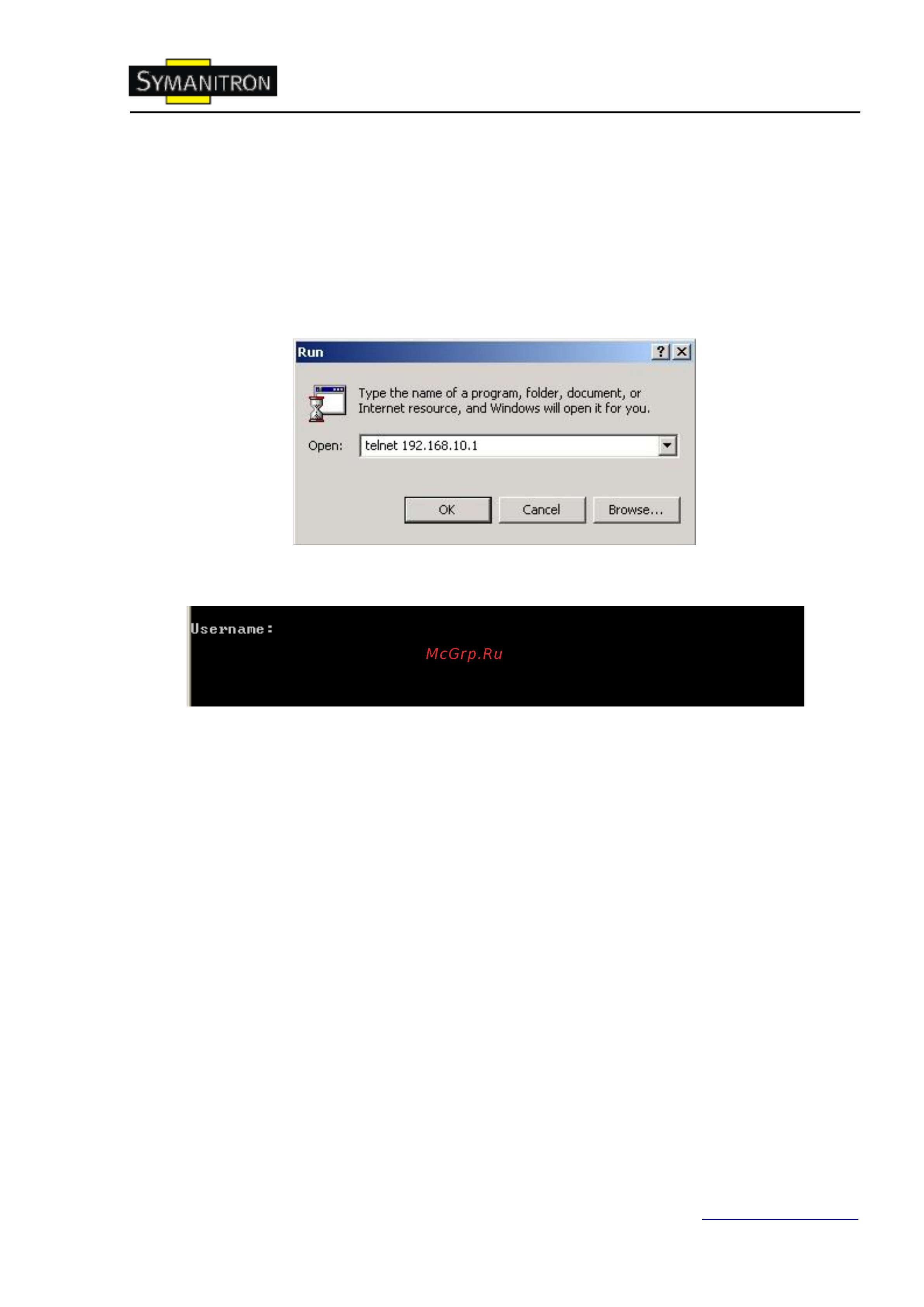

Для того, чтобы получить доступ к консоли Telnet:
Шаг 1. Набрать telnet *IP адрес коммутатора* из командной строки windows (или
любой аналог)
Шаг 2. Появится окно входа в систему. Введите имя пользователя и пароль (пароль
такой же, как и для Web браузера), затем нажмите enter.
