Руководство пользователя SWMGP-84SFP-w
34 www.symanitron.ru

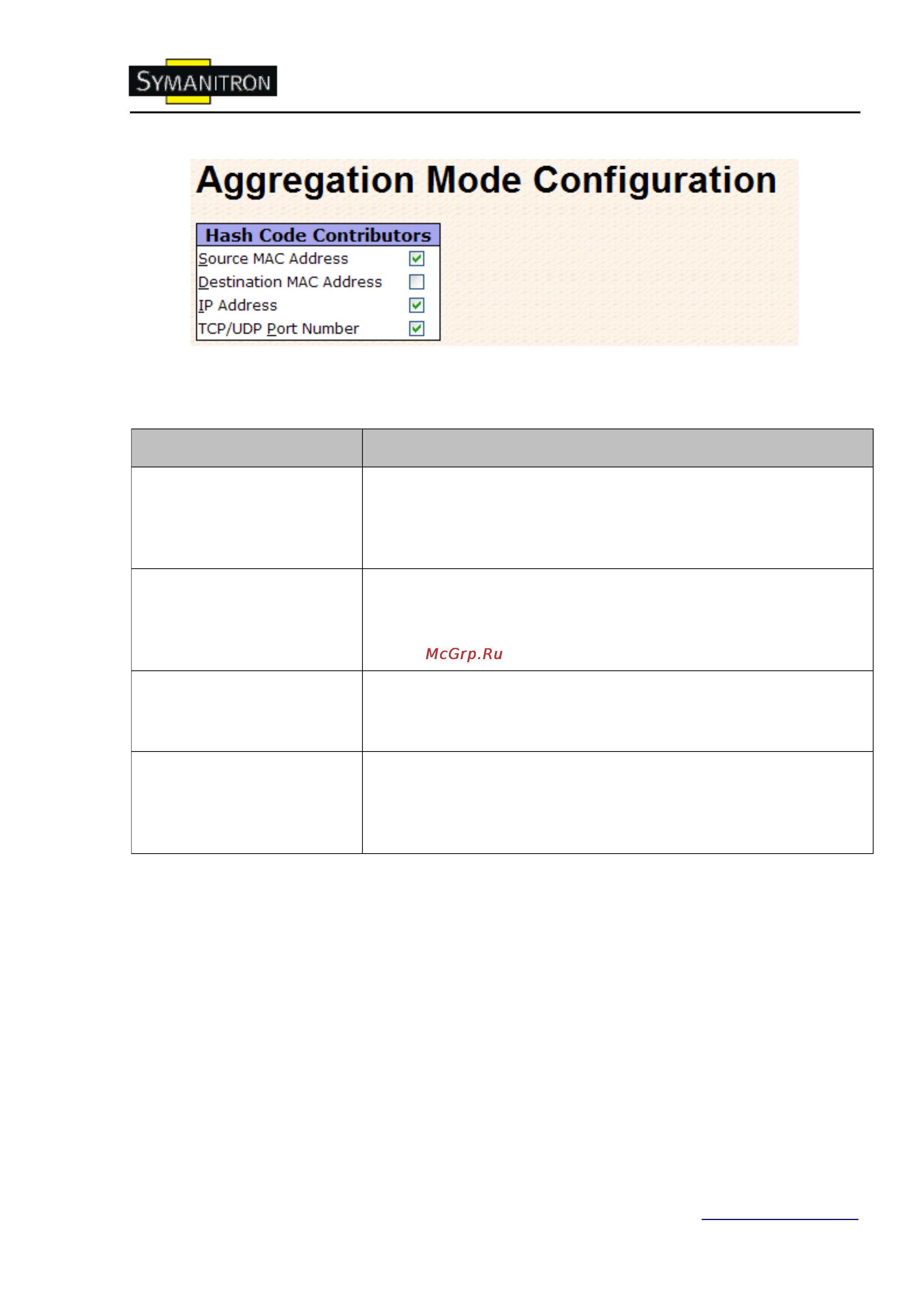

Рис. Настройка агрегации
В таблице описаны основные поля:
Поле
Описание
Source MAC Address
MAC адрес отправителя используется для вычисления порта
отправления кадра. Поставьте галочку, чтобы использовать
MAC адрес отправителя. По умолчанию MAC адрес
отправителя – включен.
Destination MAC Address
MAC адрес получателя для вычисления для вычисления
порта отправления кадра. Поставьте галочку, чтобы
использовать MAC адрес получателя. По умолчанию MAC
адрес получателя – выключен.
IP Address
IP адрес используется для вычисления порта отправления
кадра. Поставьте галочку, чтобы использовать IP адрес. По
умолчанию IP адрес – включен.
TCP/UDP Port Number
Номер TCP/UDP порта используется для вычисления порта
отправления кадра. Поставьте галочку, чтобы использовать
номер TCP/UDP порта. По умолчанию номер TCP/UDP порта
– включен.
