Руководство пользователя SWMGP-84SFP-w
78 www.symanitron.ru

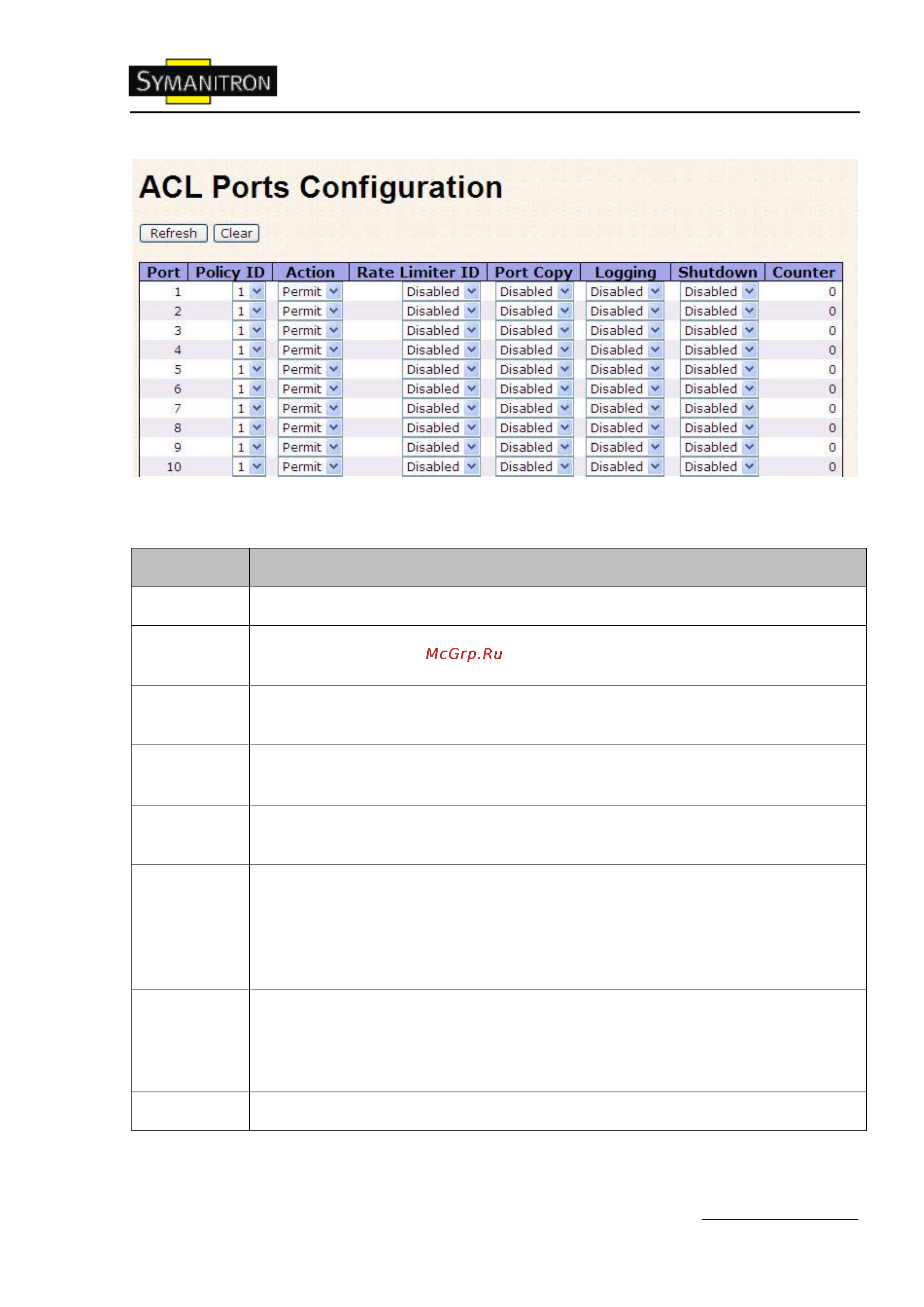

Рис. ACL
В таблице описаны основные поля:
Поле
Описание
Port
Номер настраиваемого порт
Policy ID
Выберите идентификатор политики порта. Допустимые значения от 1 до 8.
Значение по умолчанию – 1.
Action
Разрешить (Permit) или запретить (Deny) передачу данных. По умолчанию
– Permit.
Rate
Limiter ID
Выберите, какое ограничение скорости применить к указанному порту.
Допустимые значения – от 1 до 15, или Disabled. По умолчанию – Disabled.
Port Copy
Выберите, на какой порт копировать данные. Допустимые значения –
Disabled или указанный номера порта. По умолчанию – Disabled.
Logging
Определите статус ведения журнала для указанного порта.
Enabled: Фреймы, полученные через порт, хранятся в журнале событий.
Disabled: Фреймы, полученные через порт, не вносятся в журнал событий.
По умолчанию – Disabled. Обратите внимание, что объем памяти журнала
событий и скорость его заполнения ограничены.
Shutdown
Укажите режим работы порта.
Enabled: Порт, через который получен фрейм, будет отключен.
Disabled: Функция отключена.
По умолчанию – Disabled.
Counter
Определяет количество фреймов, соответствующих указанному ACE.
