Система VRV в целом SiU30-408
118 Перечень проверок для поиска неисправностей
1.12 Сбой инверторного компрессора три раза
в течение месяца
Применимые
модели
Система VRV в целом.
Условие
Причина
Из-за инородных материалов, забивших линию между масляным сепаратором
и фильтром, масло не возвращается в компрессор.
Мера Проблема устраняется заменой фильтра хладагента.
Точка
диагностики
Измерить температуру до и после капиллярного соединения для возврата масла
трубопровода всасывания, и обеспечить разность температур. Проверить, чтобы
разность температур составляла не менее 5 градусов, когда рабочая частота
компрессора стабилизировалась.
1.13 Плохое качество охлаждения определенных
внутренних блоков
Применимые
модели
Система VRV в целом.
Условие Плохое качество охлаждения определенных внутренних блоков, хотя остальные
внутренние блоки работают хорошо и обеспечивают установленную температуру.
Значение низкого давления для наружных блоков (температура испарения) достигло
предельного значения.
Температура трубопровода для жидкости неисправных внутренних блоков составляет
от 4 до 5°C, а трубопровода для газа составляет от 18 до 22 °C.
Причина Трубопровод для жидкости на входе внутреннего блока согнут и сломан. Это привело к
отсутствию подачи газа, поскольку существенное количество циркулирующего хладагента
не было обеспечено для внутренних блоков.
Мера Для устранения проблемы необходимо исправить местный трубопровод.
Точка
диагностики
1. Проверьте следующее:
Проверьте, чтобы разность между температурой термистора трубопровода для газа и
температурой термистора трубопровода для жидкости внутреннего блока была равна
приблизительно 5°C.
(Температура термистора трубопровода для жидкости внутреннего блока: от5 до 8°C;
Температура термистора трубопровода для газа: от 10 до 13 °C)
2. Проверьте, чтобы значение низкого давления для наружного блока (температура
испарения) равнялась приблизительно 0,4 МПа.

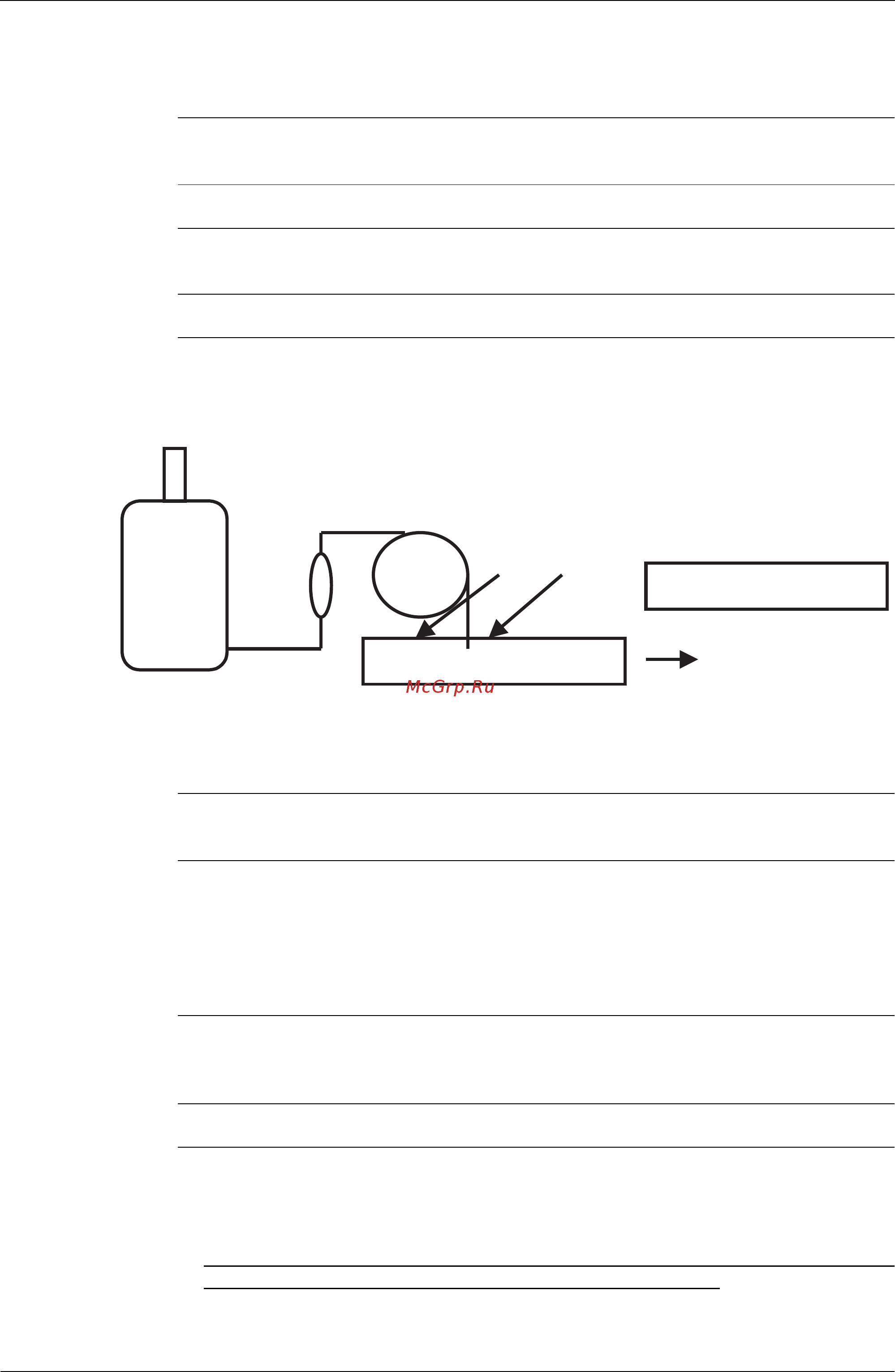

Маслоотделитель
Трубопровод всасывания
A
B
Компрессор
A+5°C < B или более
