Принципы регулирования хладагента в системе VRV SiU30-408
24 Основные сведения
3. Принципы регулирования хладагента в
системе VRV
3.1 Процесс охлаждения
Регулирование хладагента зависит от количества работающих блоков (вкл. термостат),
мощности, расхода воздуха, температуры всасывания, и изменения влажности для
внутренних блоков
Нагрузка на всю систему изменяется.
Нагрузки на каждый внутренний агрегат различны.
Управление
мощностью
компрессора
Для того, чтобы поддерживать мощность охлаждения в соответствии с мощностью
испарителя и изменением нагрузки на основе давления, определяемого датчиком низкого
давления наружного блока (Pe), мощность компрессора регулируется так, чтобы
эквивалентные температуры насыщения при низком давлении (температура испарения = Te)
были близки к заданному значению.
Регулирование
степени
перегрева с
помощью
электронного
расширительного
клапана
внутреннего
блока
Для того чтобы поддерживать степень перегрева в испарителе и обеспечивать необходимый
расход хладагента, несмотря на различные нагрузки на каждый внутренний блок, на основе
температуры, определяемой термисторами трубопроводов для жидкости и для газа,
электронный расширительный клапан внутреннего блока регулируется так, чтобы степень
перегрева на выходе испарителя была близка к заданному значению.
• Степень перегрева SH = (температура трубопровода для газа внутреннего блока –
температура трубопровода для жидкости внутреннего блока)
Регулирование
степени перегрева

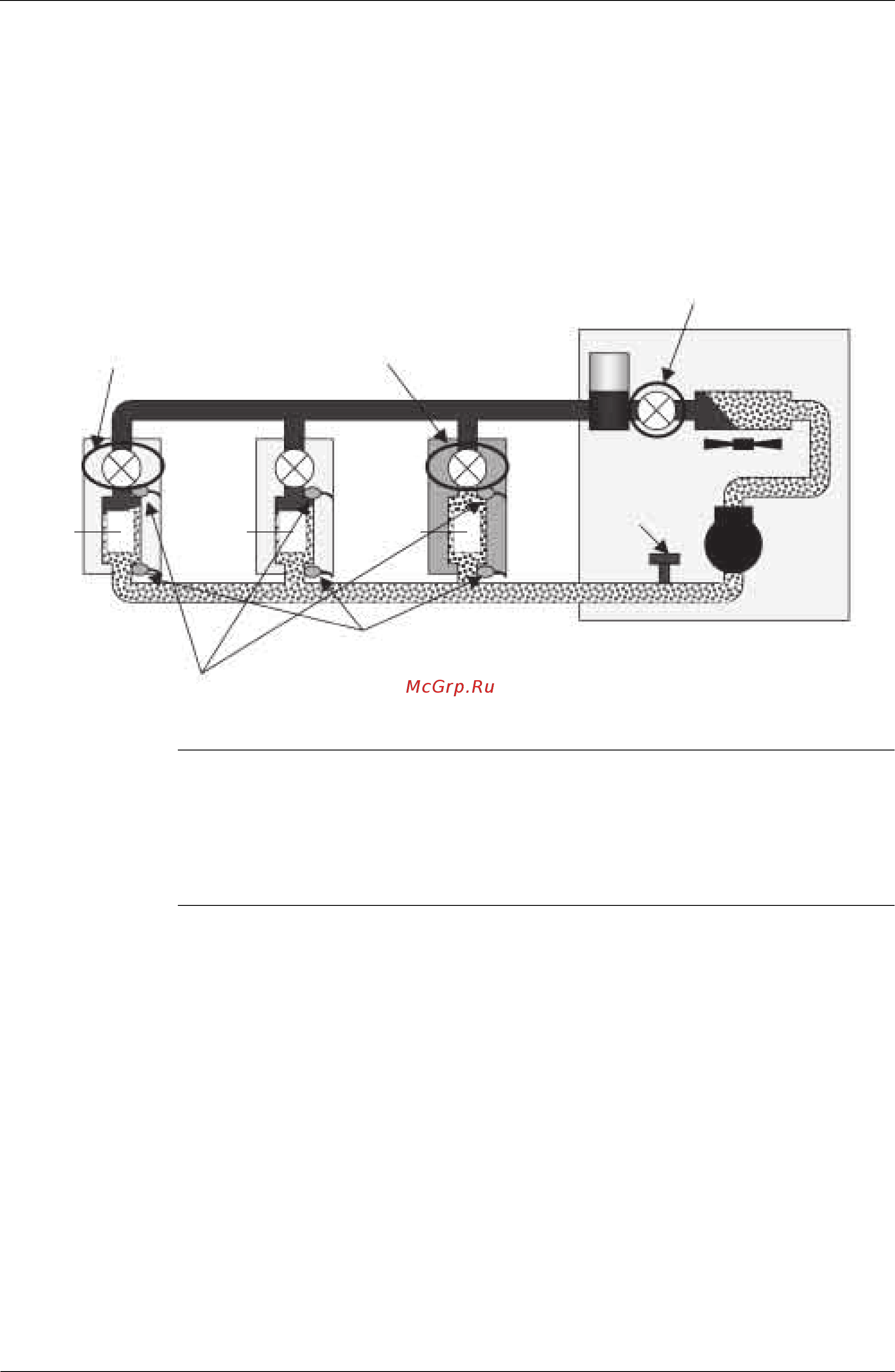

Электронный расширительный клапан наружного блока полностью открыт.
Охлаждение
Компрессор
Сборник
Датчик низкого
давления
Термистор трубопровода для газа
Термистор трубопровода для жидкости
Работа
Работа Остановка
Для останова блока и отключения термостата, сервоклапан
нужно полностью закрыть, чтобы хладагент не поступал в
теплообменнике внутреннего блока.
