Регулирование внутреннего блока SiU30-408
34 Основные сведения

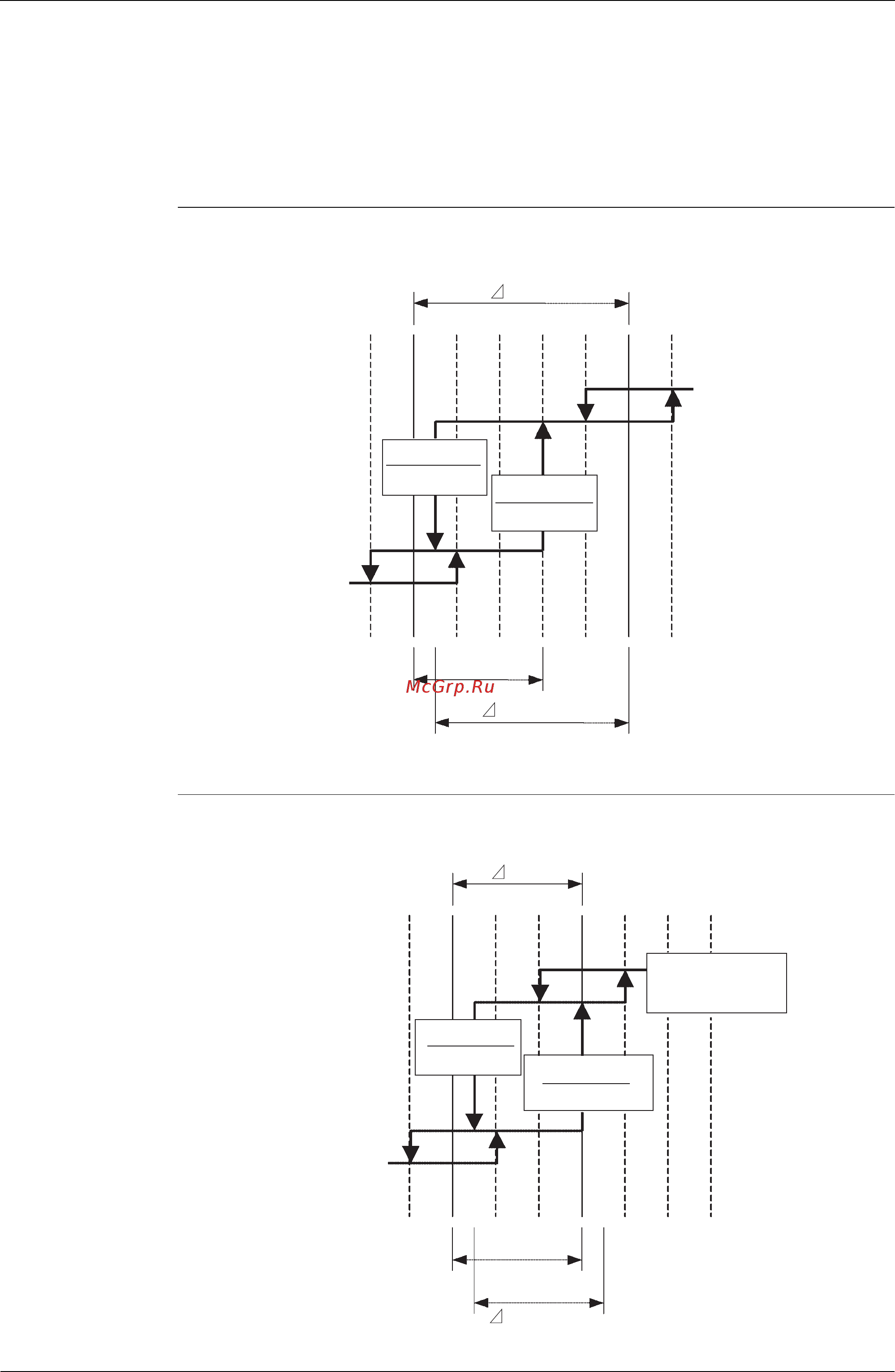

4.5 Термостатное регулирование при автоматическом
переключении режимов охлаждение/обогрев
При автоматическом переключении режимов охлаждение/обогрев, блок регулируется, как
показано ниже, на основе “значения разности температур”. Заводская установка значения
разности равна 5°C. Способ введения значения установки описан на стр. 43 и 44.
Разность
охлаждение/
обогрев:
при 5°C
Разность
охлаждение/
обогрев:
при 3°C
3°C
T=5°C
T/2+2°C(4,5°C)
Автоматический
обогрев 22°C
Автоматическое
охлаждение 27°C
Выбор вывода
Охлаждение→Обогрев
Выбор вывода
Обогрев→Охлаждение
Термостат
охлаждения ВКЛ
Термостат
охлаждения ВЫКЛ
Термостат
обогрева ВЫКЛ
Термостат
обогрева ВКЛ
3°C
T=3°C
T/2+2°C(3,5°C)
Автоматическое охлаждение
25°C
Автоматический
обогрев 22°C
Термостат охлаждения ВКЛ
Термостат охлаждения ВЫКЛ
Термостат обогрева ВЫКЛ
Термостат обогрева ВКЛ
Выбор вывода
Охлаждение→Обогрев
Выбор вывода
Обогрев→Охлаждение
