Принципы регулирования хладагента в системе VRV SiU30-408
26 Основные сведения
3.3 Управление мощностью компрессора
При управлении мощностью компрессора системы VRV, давление (Pe или Pc), определяемое
датчиком давления, установленным на наружном блоке, преобразуется в эквивалентную
температуру насыщения, а температура испарения (Te) при охлаждении или температура
конденсации (Tc) при обогреве изменяется на основе ПИД-регулирования так, чтобы они были
близкими заданному значению, с целью поддержания устойчивой мощности, несмотря на
мгновенно изменяющуюся нагрузку
. (См. таблицу ниже, где приведены заданные значения.)
* Все приведенные выше заданные температуры являются средними температурами
насыщения на стороне газа.
Потеря давления в трубопроводе повышается в зависимости от длины соединительного
трубопровода и рабочей мощности компрессора. Для компенсации понижения мощности,
вызванного потерей давления в трубопроводе, выполняются следующие коррекции.
Коррекция заданной температуры испарения с помощью ∆P.
Коррекция заданного значения выполняется
местной установкой.
Длинный соединительный трубопровод на монтажной площадке может увеличить
потерю давления в трубопроводе, а установка в другом порядке (наружный блок
располагается ниже внутреннего блока) может увеличить внутреннее давление
в трубопроводе для жидкости. В этом случае, “более низкая” местная установка
заданной температуры испарения обеспечит устойчивую работу.
И наоборот, при коротком соединительном трубопроводе стабильная работа
обеспечивается более высокой установкой.
Кроме того, выборка температуры испарения и конденсации выполняется так, чтобы
давление, определяемое каждым датчиком высокого/низкого давления, считывалось
и рассчитывалось каждые 20 секунд. При каждом считывании, мощность компрессора
(инверт. частота или СТАНД ВКЛ/ВЫКЛ) регулируется так, чтобы устранить отклонение
от
заданного значения.

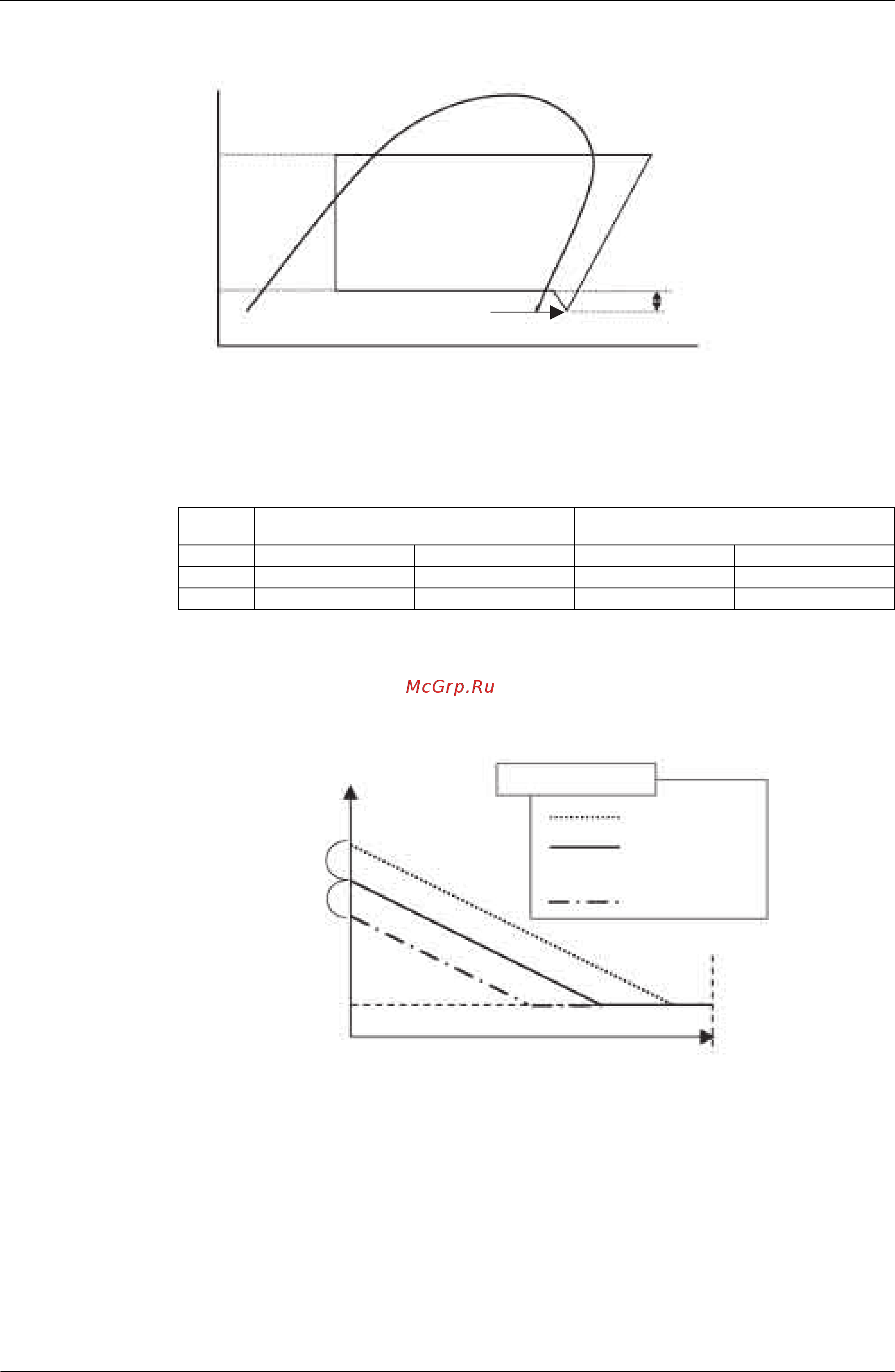

P (МПа)
Заданная температура
конденсации
Заданная температура испарения
ч (кДж . кг
-1
)
Давление всасывания Pe:
определяется датчиком низкого
давления
∆P = потеря давления
(определяется рабочей мощностью
компрессора и длиной трубопровода)
Давление нагнетания Pc:
Определяется датчиком
высокого давления
Заданная температура конденсации/
Высокое давление
Заданная температура испарения/
Низкое давление
R22 46 °C 1,8 МПа 5,5 °C 0,59 МПа
R407C 48 °C 1,9 МПа 7,5 °C 0,58 МПа
R410A 46 °C 2,8 МПа 6,0 °C 0,96 МПа
Заданная температура испарения
Рабочая мощность компрессора
: Установка "Выс."
: Установка "Норм."
(заводская установка)
: Установка "Низк."
Макс.
Мин.
+3°C
–3°C
Установка заданной
температуры испарения
