SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 209
5.2.2 Проводка
1. Сначала нужно выполнить монтаж проводки между внутренним и наружным блоками,
между соответствующим источником электропитания, а также между внутренним
блоком и пультом дистанционного управления, и затем проверить нормально ли
работают блоки. (В частности, для использования адаптера вместе с функцией
группового управления пульта дистанционного управления, необходимо проверить
проволочную перемычку.)
Более подробная информация
приведена в инструкциях по установке внутренних
и наружных блоков.
2. Затем необходимо подсоединить PCB адаптера для дистанционного управления к
главному корпусу внутреннего блока, выполнить установку переключателя вывода
(SS3) и подсоединить проволочную перемычку.
Более подробную информацию см. в параграфе “Подсоединение к внутреннему блоку”.
3. Наконец, необходимо выполнить проводку к внешнему оборудованию, например,
монитору централизованного управления
и различные установки.
Более подробная информация приведена в параграфе “Монтаж проводки к внешним
пультам управления (например, монитору централизованного управления)”.
Примечание
Установки N° адреса для централизованного управления не требуются. (Автомат. установка)

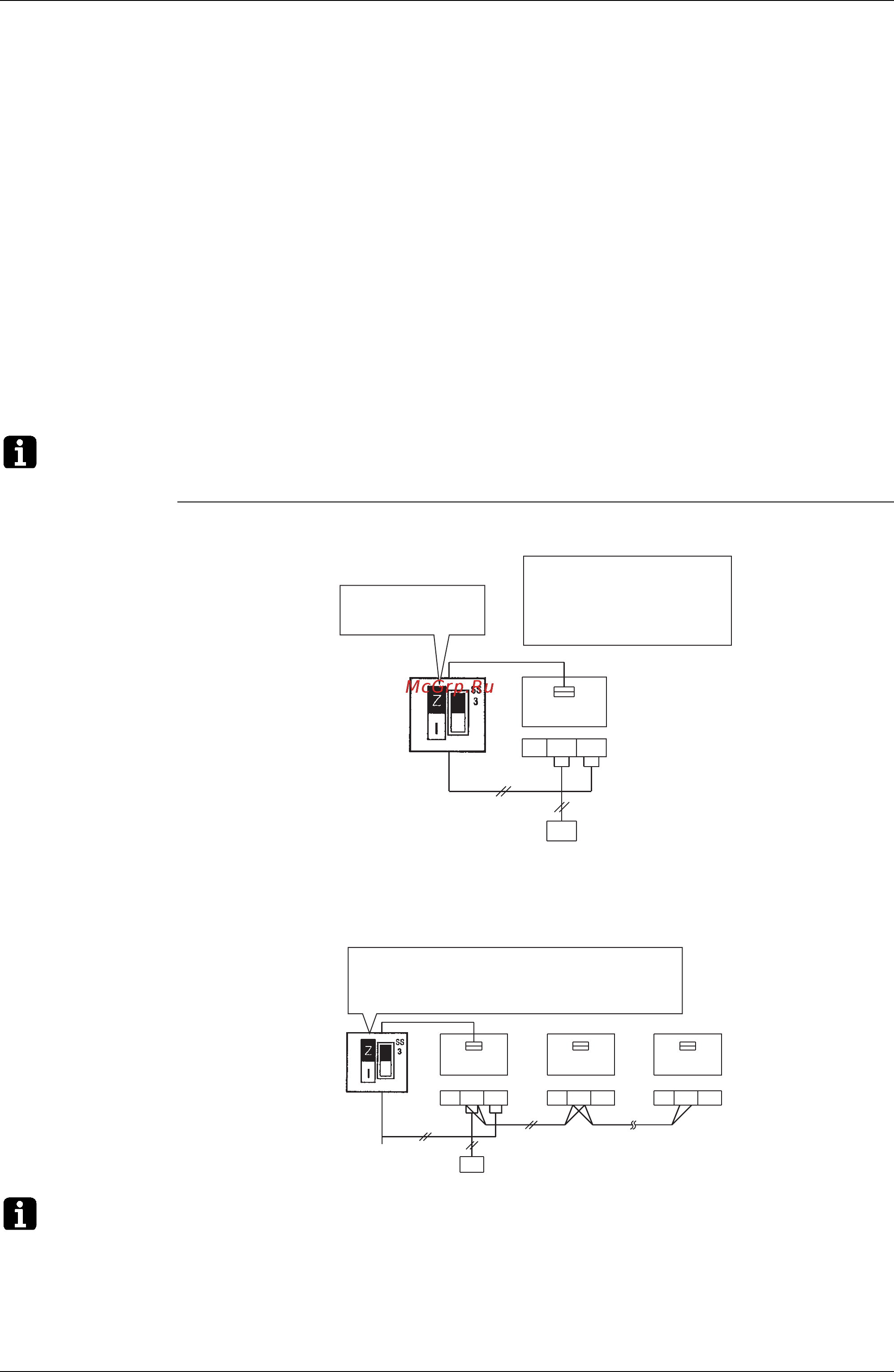

Подсоединение
к внутреннему
блоку
1. Для индивидуального управления
2. Для группового унифицированного управления
Для группового унифицированного вывода: Процедура монтажа электропроводки
аналогична процедуре для индивидуального управления.
Примечание Пульт дистанционного управления может быть установлен на внутренних блоках,
к которым не подсоединен напрямую адаптер PCB.
PCB адаптера
Узел PCB
X18A
P1,P2 F1,F2
Пульт дистанционного
управления
R/C
Подсоединить соединитель питания к
соединителю (CN18) на узле PCB
внутреннего блока, а провод передачи - к
клеммам (F1, F2) на клеммной колодке для
соединения проводов. (Провод передачи
данных не имеет полярности.)
Установить переключатель
вывода (SS3) в Зональное
управление.
ВЫВОД
Узел PCB Узел PCB Узел PCB
X18AX18AX18A
F1,F2F1,F2F1,F2
P1,P2 P1,P2 P1,P2
Пульт дистанционного управления
R/C
Установить переключатель вывода (SS3) в Зональное управление.
(Если этот переключатель установлен в положение
Индивидуальное управление, то на выход будут подаваться только
сигналы о сбоях внутренних блоков, подсоединенных к адаптеру.)
А
даптер
PCB
Максимум
16 блоков
ВЫВОД
