Адаптеры для подсоединения кондиционеров SiU30-408
210 Приложение
Для индивидуального вывода: Процедура монтажа электропроводки аналогична
процедуре для индивидуального управления.
Примечание Пульт дистанционного управления может быть установлен на внутренних блоках,
к которым не подсоединен напрямую адаптер PCB.

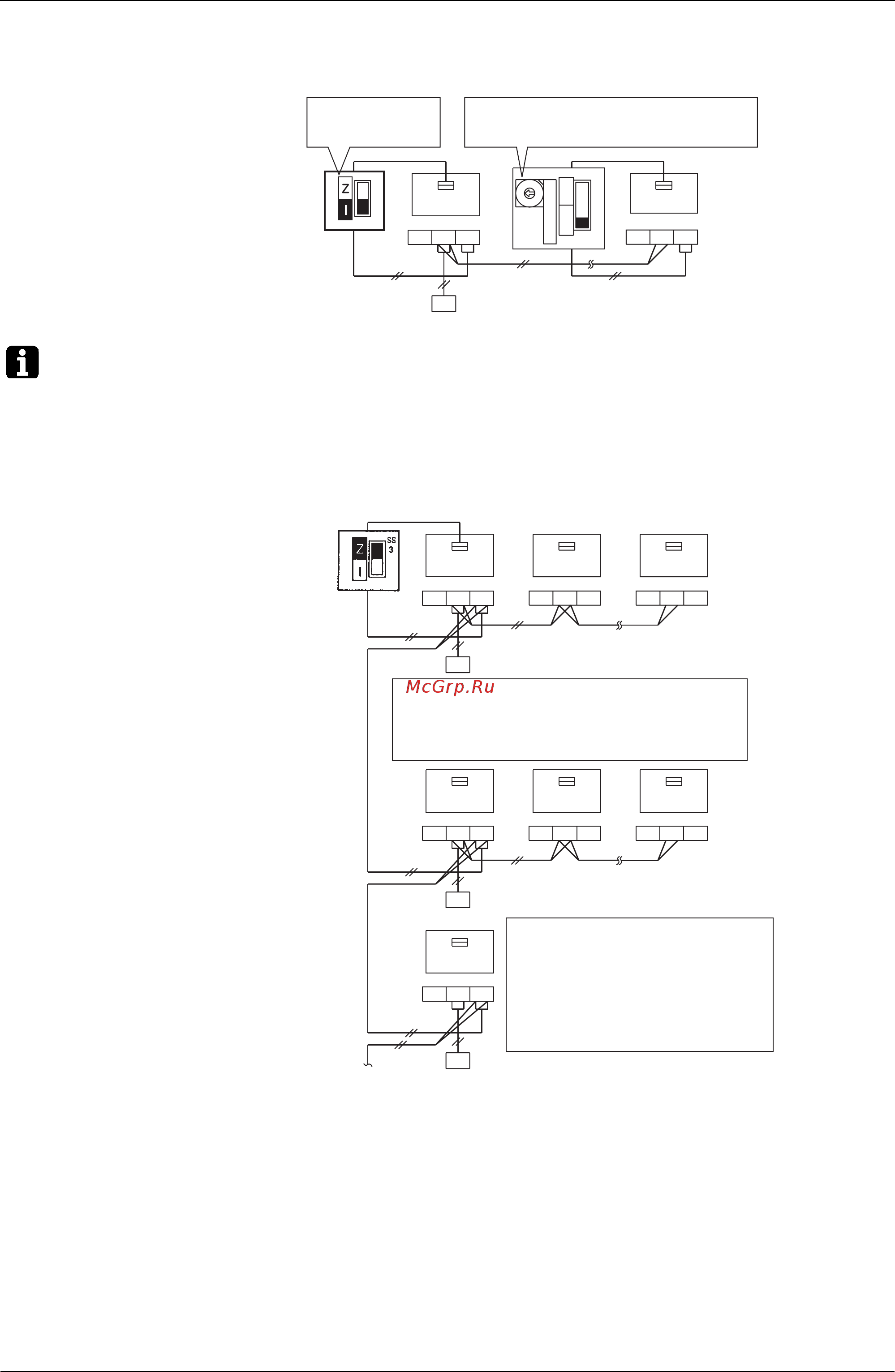

3. Для зонального унифицированного управления: Процедура монтажа
электропроводки аналогична процедуре для индивидуального управления.
Установить переключатель вывода (SS3) в Зональное управление.
Узел PCB
Узел PCB
X18A
F1,F2P1,P2 P1,P2
SS
3
Пульт дистанционного управления
R/C
RS1
X18A
F1,F2
0
Z
I
Вывод
Адаптер PCB
РЕЖИМ УПРАВЛЕНИЯ
А
даптер
PCB
Максимум
16 блоков
Не устанавливать селекторный переключатель режима
управления (RS1) в положение 0. В противном случае
система не будет работать из-за неверной установки.
ВЫВОД
SS
3
Установить
переключатель вывода
(SS3) в Индивидуальное
управление.
ВЫВОД
Узел PCB Узел PCB Узел PCB
Узел PCB
Узел PCB
Узел PCB Узел PCB
Пульт дистанционного управления
Пульт дистанционного управления
Пульт дистанционного управления
X18AX18AX18A
F1,F2
P1,P2P1,P2P1,P2
X18AX18AX18A
P1,P2P1,P2P1,P2
P1,P2
F1,F2F1,F2
R/C
F1,F2F1,F2F1,F2
R/C
X18A
F1,F2
R/C
Примечание: Провода централизованных линий (F1, F2) к
внутренним блокам подсоединяются к любому внутреннему блоку
из одной и той же группы. (Допускается подсоединять провода к
любому внутреннему блоку, кроме блоков, к которому
непосредственно подсоединен пульт дистанционного управления.)
(Технические характеристики проводки)
Типы проводов Жилы с виниловой оболочкой или
кабели (2 жилы)
Сечение провода…0,75 - 1,25 мм
2
Общая длина проводов…максимум 1000 м
<Предостережение>
Чтобы не допустить сбоев, эта проводка должна
находиться на расстоянии от линий
электропитания.
ВЫВОД
ВЫВОД
Максимум
16 блоков
Адаптер
PCB
Максимум
16 блоков
Максимум
64 группы
