SiU30-408 Способ поиска неисправностей
Поиск неисправностей 95
3.9 Диагностика неисправности системы передачи
данных
3.9.1 Общее представление о системе (Обобщенная схема системы.)
Главным при анализе неисправности системы передачи данных должно быть
понимание принципов работы системы в целом.
Необходимо изучить, как на площадке выполнена соединительная проводка между
устройствами, и составить схему соединений.
На основе этого можно найти причину возникновения неисправностей и предпринять меры.
На этапе тестирования или на других этапах подрядчик по монтажу оборудования
может представить монтажные схемы и др. Однако в большинстве случаев схема
может существенно изменяться из-за различных ограничений на площадке. Поэтому
первоначальная монтажная схема должна рассматриваться как справочная
информация. (Особенно это относится к случаю, когда работают разные подрядчики
по
монтажу трубопроводов и электропроводки, например, при масштабных проектах.)
Необходимо самостоятельно выполнить проверку целостности
для того, чтобы
правильно понять особенности системы, хотя при этом потребуется много затрат
рабочего времени.
Анализ реальной системы может подсказать меры по усовершенствованию
неправильных ответвлений или определению лучшего места расположения
адаптеров-расширителей DIII-NET.
Также возможна прокладка временной проводки
для исследования причин
неисправности.
(Может оказаться полезной подготовка кабелей VCTF 1,2 мм
2
длиной 100 м.)
Сохраняйте монтажные схемы, выполненные в конце последних работ по обслуживанию
и отражающих реальное состояние системы. Правильная схема может сократить время
повторного анализа и ускорить решение при анализе в будущем.
(Монтажные схемы также уменьшают время на обсуждения.)

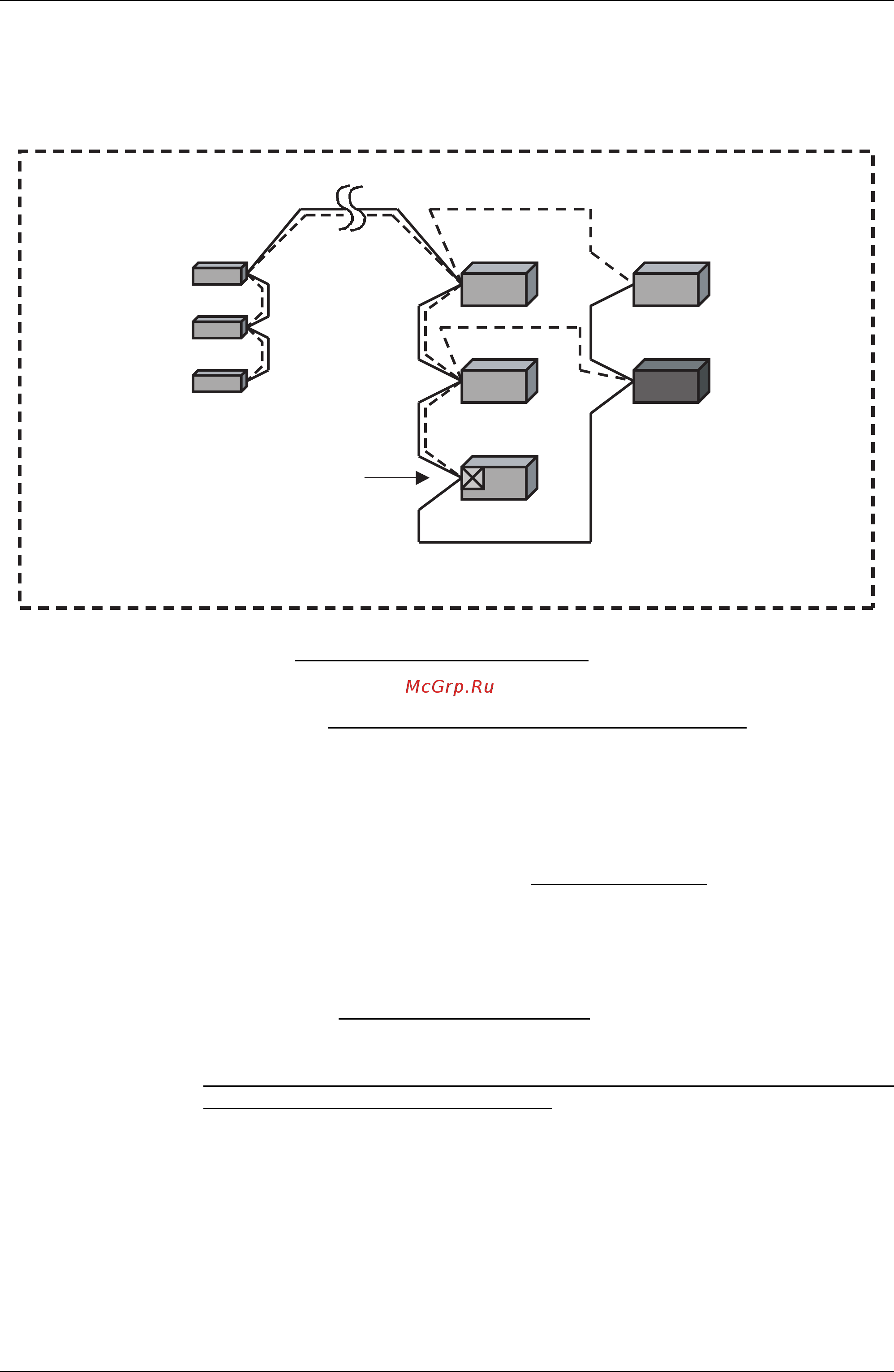

[Пример]
Установка адаптера-расширителя DIII-NET
PAC-1
PAC-4
PAC-5
PAC-2
PAC-3
Выдаются U4 и U9
Централизованный пульт
дистанционного
управления
Пульт ВКЛ/ВЫКЛ
Программируемый таймер
На рисунке выше каждая линия означает:
Сплошная линия: усовершенствованная проводка
Пунктирная линия: Фактическая проводка (неверная)
