Способ поиска неисправностей SiU30-408
92 Поиск неисправностей
3.8 Диагностика по коду неисправности инверторной
системы

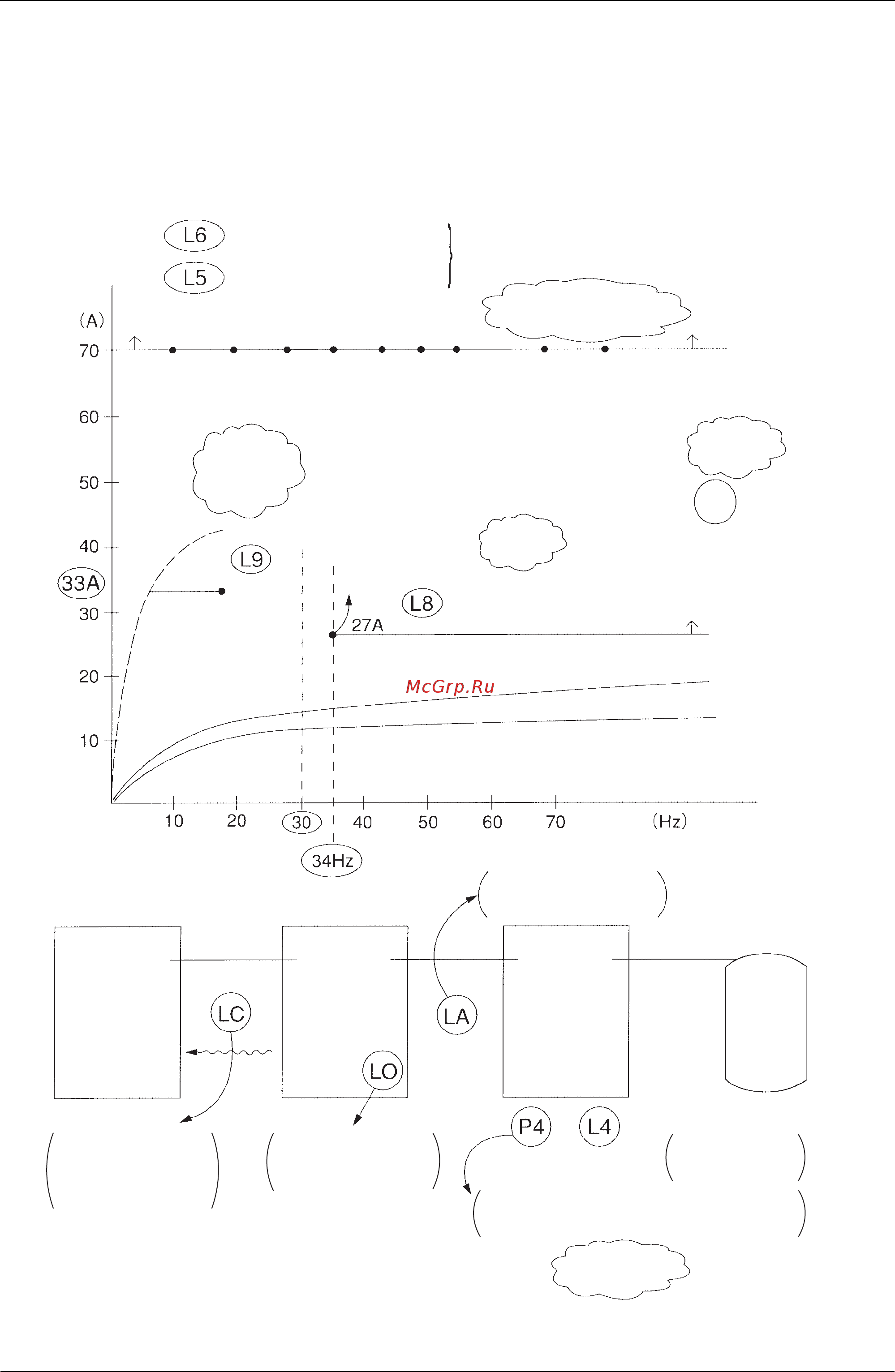

3.8.1 Представление о коде неисправности
Модель с 3-фазным питанием, 200~220 В
Когда постоянный ток превышает 70 A мгновенно.
(Предотвращение остановок)
При превышении в
течение 5 секунд.
(Не более 30 Гц)
Перегрузка
(Электронный термодетектор)
(В некоторых случаях определяется 54 A)
Основные
причины
При нормальной работе
PCB управления
PCB инвертора Блок питания
Компрессор
Сигнал
Неисправность передачи
Неисправность передачи
между PCB внешнего
управления и PCB
инвертора.
Инверторный
микрокомпьютер включает
защитное устройство
инверторной системы
Во время остановки компрессора температура
оребрения равна не меньше 90°C, и не опускается до
80°C в течение 30 минут.
Когда температура
оребрения 90°C и
выше
(Включается термодатчик
оребрения)
(Мгновенный ток / ток перегрузки) пер. т., пост.т.
(Мгновенный ток / ток перегрузки) пер. т., пост.т.
Вибрация компрессора
Короткое замыкание
транзистора питания.
Перепад давления
Возврат жидкости
Недостаток масла
Код
неисправности
Сигнал обнаружения
блока питания с PCB
инвертора
Температура
оребрения
