SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 207
5.2 Проводной адаптер для доп. элект. оборуд. (1)
(KRP2A61, 62)
Применение/
Назначение
Этот адаптер обеспечивает работу следующих функций: дистанционное управление,
дистанционную установку температуры, визуализацию работы, визуализацию
неисправностей, и др., но он не может использоваться вместе с другими пультами
централизованного управления.
Поскольку этот адаптер подсоединен к линии централизованного управления, то
кондиционеры, подсоединенные к линиям централизованного управления (F1/F2),
должны все управляться с унифицированного пульта.

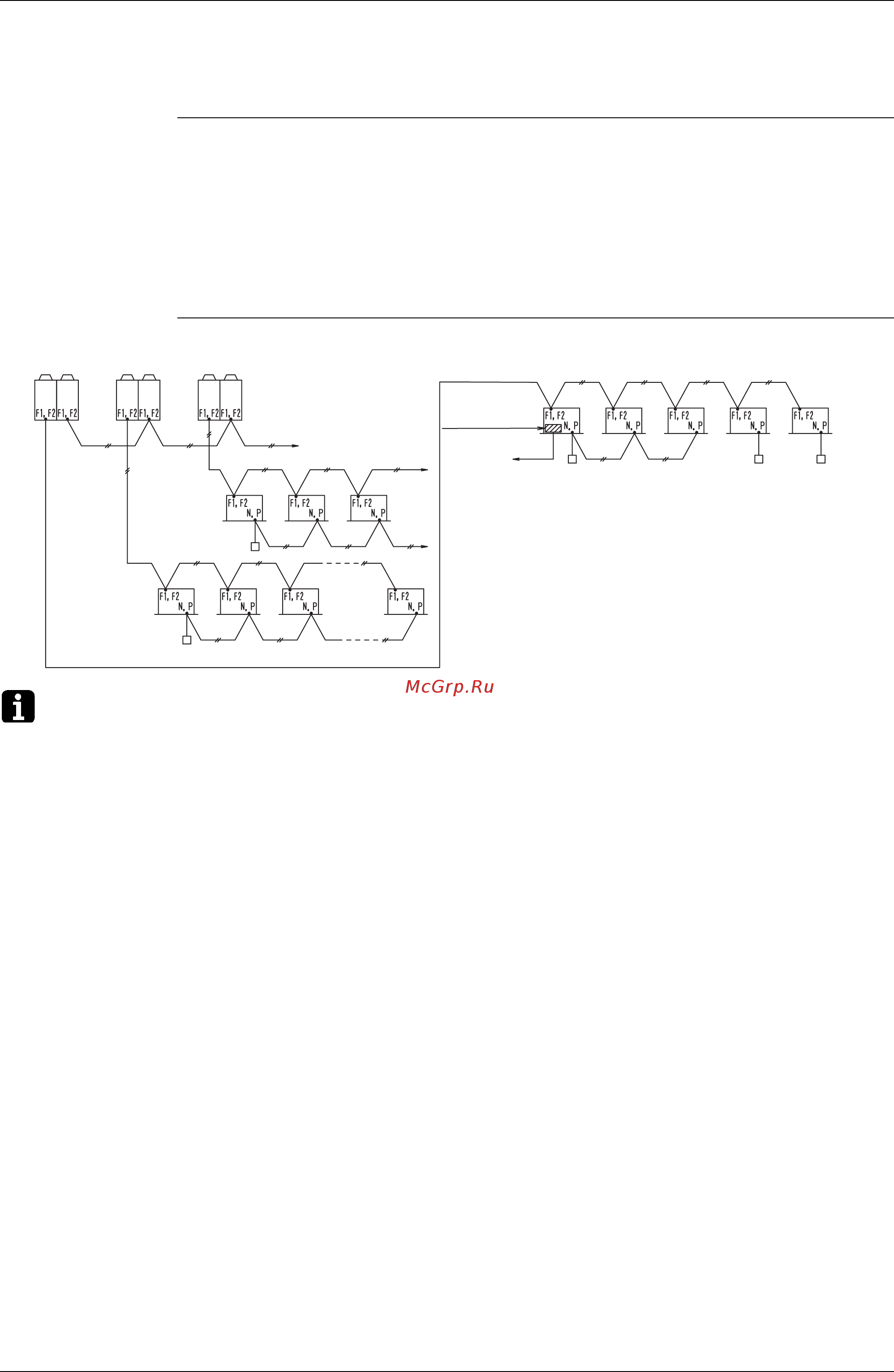

Краткое описание системы
Примечания 1. Затемненная область: Представляет проводной адаптер для дополнительного
электрического оборудования (1).
2. Проводной адаптер для дополнительного электрического оборудования (1)
используется для “работы всех внутренних блоков, подсоединенных к линиям
централизованного управления (т.е., клеммам F1 и F2), в режиме унифицированного
управления”. Другими словами, внутренние блоки все работают под управлением
одной системы через проводной адаптер для дополнительного
электрического
оборудования (1) от монитора централизованного управления.
3. Для отдельного группового управления внутренними блоками, необходимо использовать
проводной адаптер для дополнительного электрического оборудования (2) (KRP4A51,
52, 53, 54). Проводной адаптер для дополнительного электрического оборудования (1)
для такого управления отсутствует.
Наружный блок
К наружному блоку
Внутренний блок
Монитор
централизованного
управления
Проводной
адаптер для доп.
элект. оборуд. (1)
