SiU30-408 Местные установки с пульта дистанционного управления
Местные установки с пульта дистанционного управления 51
1.2 Режим обслуживания
Работа кнопки пульта дистанционного управления разрешает получение “данных
обслуживания” и выполнение “установок обслуживания” в режиме обслуживания.

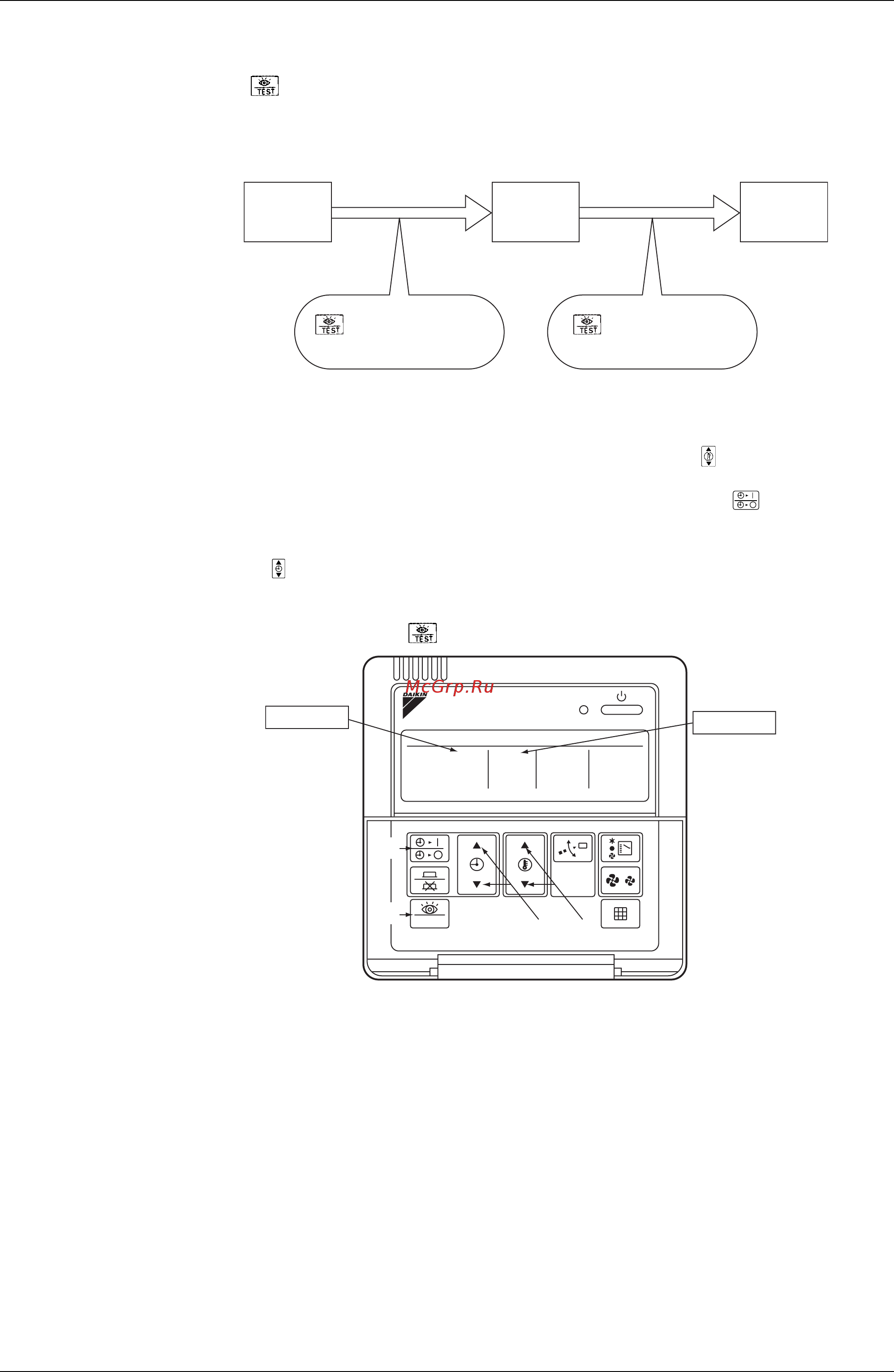

Как войти в режим обслуживания
1.2.1 Проверка данных обслуживания
1 Выбрать N° режима.
Выбрать требуемый N° режима 40 или 41 с помощью кнопки .
2 Выбрать N° блока (Только для группового управления).
Выбрать N° внутреннего блока для установки с помощью кнопки .
3 Выбрать N° истории неисправностей или N° данных датчика.
Выбрать требуемый N° истории неисправностей или N° данных датчика с помощью
кнопки .
4 На экран выводятся данные. (См. таблицу на следующей стр.)
5
Возвратиться в нормальный режим работы.
Нажать один раз кнопку .
Режим
обслуживания
Нормальный
режим
работы
Режим
местной
установки
Кнопка 2
в течение не менее
четырех секунд.
Кнопка 1
в течение не менее
четырех секунд.
1-00
1
AIR CONDITIONER
UNIT No.
TEST
(VL042)
1
Режим N°
3
5
2
Блок N°
40
SETTING
