Адаптеры для подсоединения кондиционеров SiU30-408
208 Приложение

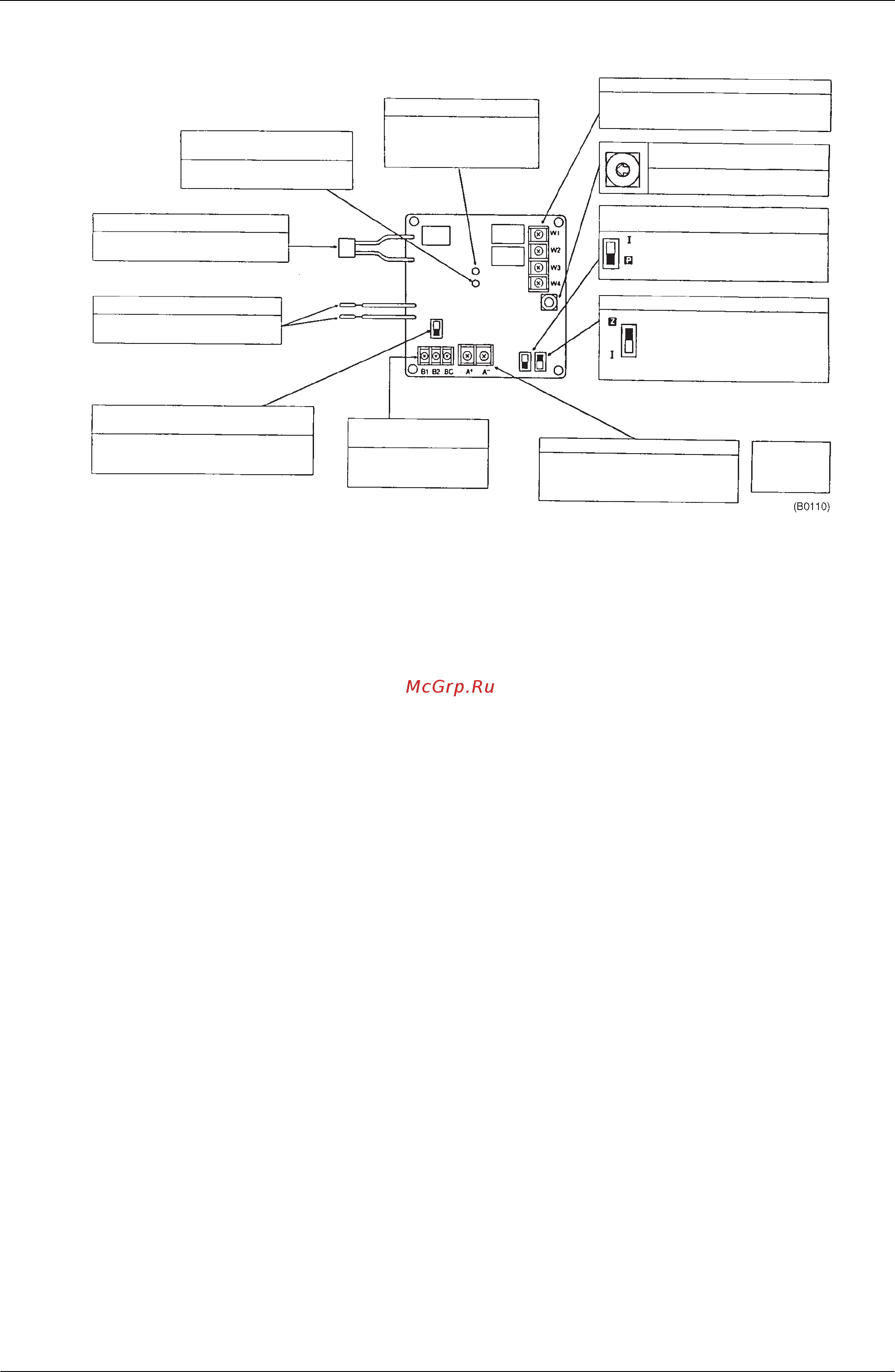

5.2.1 Названия и функции компонентов
Индикатор нормальной работы
микрокомпьютера (HAP: ЗЕЛЕНЫЙ)
Мигает, когда микрокомпьютер работает
нормально.
Клеммная коробка вывода (X2M)
Соединяет индикацию работы и ошибок с удаленным местом
(панель вывода главного компьютера и др.) (Нормальная работа:
W1, W2; неисправность: W3, W4)
Индикатор ошибок (H10P: КРАСНЫЙ)
Загорается при возникновении неисправности
в электропроводке или деталях.
Работа с пульта дистанционного управления
запрещается.
(СИД не горит при нормальной работе.)
Селекторный переключатель режима
управления (RS1) (Заводская установка: 0)
Для выбора режима работы системы с
пульта дистанционного управления.
Соединитель питания (D1, D2)
К соединителю питания адаптера (X1BA) на
внутреннем блоке
Проводка передачи данных (F1, F2)
К F1 и F2 на клеммной коробке входов
внутреннего блока
Входной переключатель (SS1) (Заводская установка:
НАПРЯЖЕНИЕ)
Установить в соответствии с типом входного сигнала
(напряжение/ нулевое напряжение), посылаемого на клеммную
коробку входа пульта дистанционного управления (X1M)
Клеммная коробка входа пульта
дистанционного управления (X1M)
Соединяет вход управления для пульта
дистанционного управления (панель вывода
главного компьютера, таймер, и т.д.).
Входные клеммы установки температуры (A+, A-)
Установка температуры определяется значением
сопротивления от 0 до 135 В.
НИКОГДА не подавать напряжение на эту клемму, ни
при каких обстоятельствах.
Особенности
исполнения проводки
см. в монтажной
схеме (тыльная
поверхность).
Переключатель ВКЛ/ВЫКЛ установки температуры
(SS2)(Заводская установка : P)
Для разрешения установки температуры с пульта
дистанционного управления, установить "Запрещение".
Для установки температуры только с пульта
дистанционного управления, установить "Разрешение".
Переключатель вывода (SS3) (Заводская установка: Z)
Для вывода всех блоков управления как
унифицированной зоны, установить в “Зональное
управление”.
(Заводская установка)
SS3
SS3
Примечание: Не устанавливайте в
“Индивидуальное управление”.
Это приведет к ошибке системы
(H10P мигает.)
