Характеристики и функции системы HRV SiU30-408
240 Приложение
7.4.5 Работа пульта дистанционного управления по внешнему входу
Назначение
ифункции
Блоком HRV можно управлять дистанционно в режиме “Вкл/Выкл” по сигналу
нормально разомкнутого контакта нулевого напряжения.
Предостережения:
1. Когда система работает в режиме группового управления, сигнал внешнего входа
обеспечивает совместное управление работой “ВКЛ/ВЫКЛ”, если установлен
вход в одном из блоков.

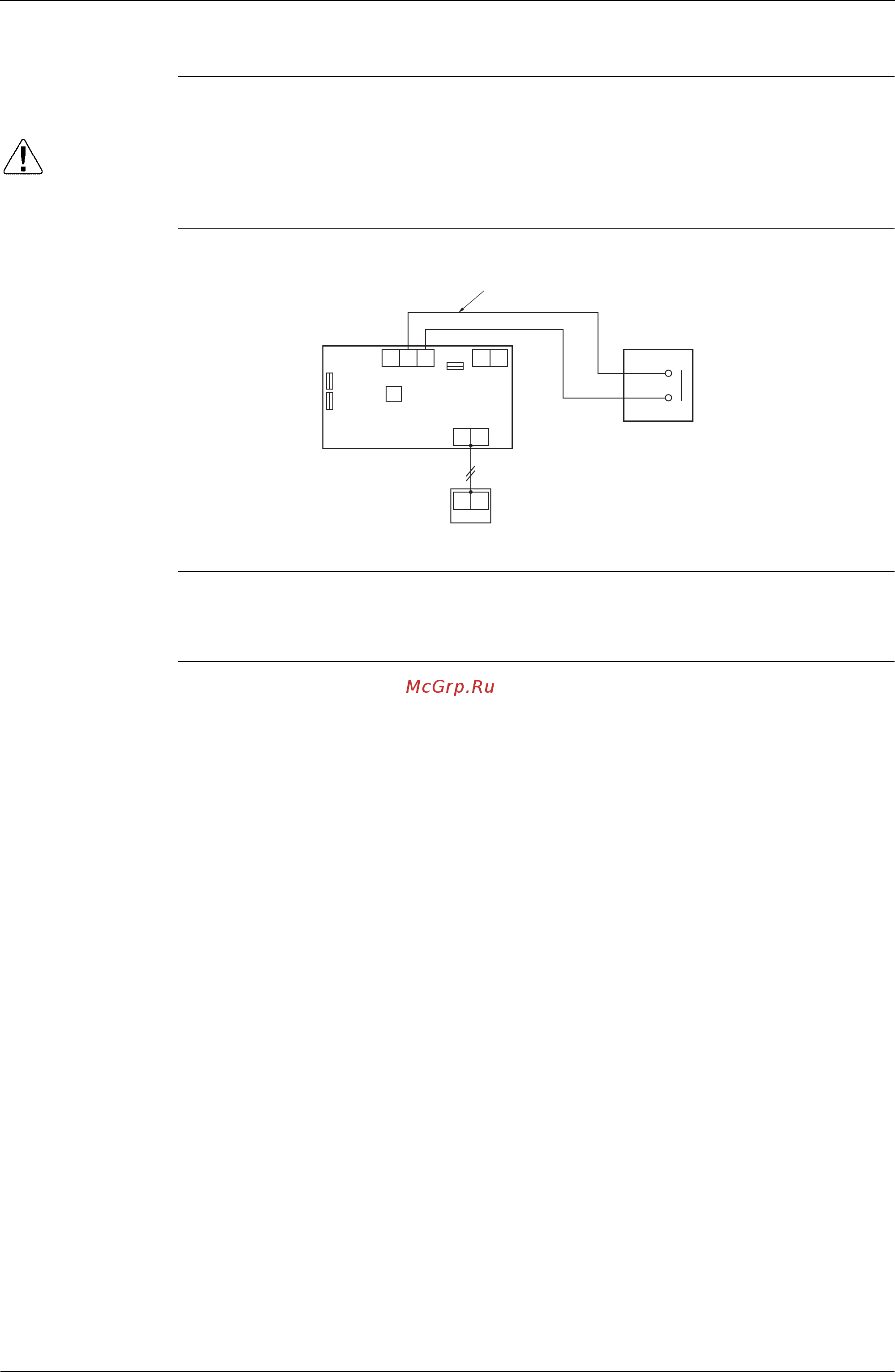

Пример
проводки
управления
Установка
переключателей
блока HRV
Изменения не требуются.
Требуемые
дополнительные
аксессуары
Нет
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
P1P2
JC
SS1
Соединительная линия может иметь максимальную длину 50 м.
Блок HRV
Пульт дистанционного управления блоком HRV
(HC0034)
(Клемма для местного
подсоединения Нормально
разомкнутый контакт
нулевого напряжения для
микротока)
(16 В, 10 мA)
