Методы анализа данных SiU30-408
188 Программа проверки, тип 3, прикладная версия
(Пример) Станд. Ve-up RSXYP 5-10L: Неисправный обогрев (Все внутренние блоки находятся
врежиме работы вентилятора)
Особенности данных
Выполняется управление перегрузкой при обогреве (снижение высокого давления).
Температура конденсации (высокое давление) достигла заданного значения.
Рабочая частота инверторного компрессора не возрастает.
(Стандартный компрессор прекращает работать.)
Степень открытия расширительного капкана наружного блока мала.
Ð
Диагностика
Компрессор работает на малой мощности, но достигает заданного значения Tc и
работает управление перегрузкой при обогреве. Следовательно, нагрузка компрессора
не возрастает, даже если повышение мощности запрашивается внутренним блоком.
Причина
Возможно, в системе хладагента смешался неконденсируемый газ.
Мера противодействия
Система возвращается в нормальные условия работы путем замены хладагента.
(Произошло слишком сильное
повышение высокого давления в блоке возврата
при работе в режиме возврата хладагента. ← Неконденсируемый газ.)

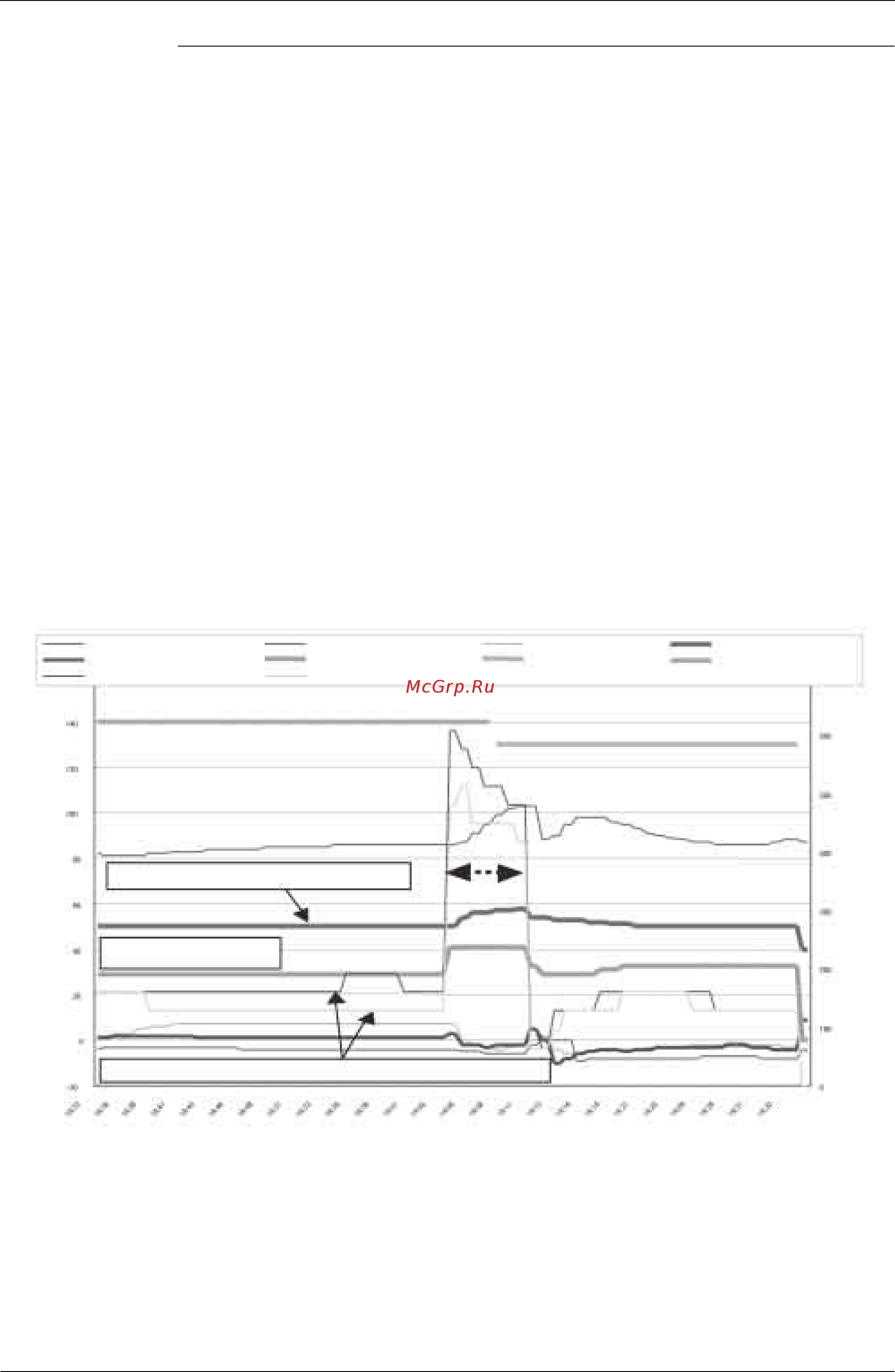

OUT1 - R2-11T: Темп. теплообмена 1.
OUT1 - Темп. испарения (Te)
OUT1 - Степень открытия 1 эл
расшир. клап. вн. блока
OUT1 - R3-11T: Темп. вып. (INV)
OUT1 - Частота INV
OUT1 - R6-1T: Темп. всас.
OUT1 - Перегрузка при
обогреве 2
OUT1 - Темп. конденсации (Tc)
OUT1 - Перегрузка при
обогреве 3
OUT1 - Степень открытия 2 эл.
расшир. клап. вн. блока
Темп. [°C]
Время
Степень открытия расш. клап. [имп.]
Tc достигла заданного значения при работе в режиме
обогрева.
Принудительная работа внутреннего блока.
Перегрузка при обогреве 2 (снижение высокого давления)
Перегрузка при обогреве 3 (снижение высокого давления)
Компрессор INV работает на
минимальной частоте.
Степень открытия расш. клап. наружного блока мала (Количество циркулирующего хладагента мало.)
