Регулирование внутреннего блока SiU30-408
32 Основные сведения
4.3 Управление предотвращением образования льда
Управление предотвращением образования льда на основе цикла выключений.
(Управление выполняется с индивидуальным внутренним блоком.)
Когда температура, определенная термистором трубопровода для жидкости (Th2)
теплообменника внутреннего блока, падает, и условие ВКЛ выполняется, то блок
входит в режим управления предотвращением образования льда (принудительное
выключение термостата).
При работе в режиме предотвращения образования льда, скорость вентилятора
является
постоянной при интенсивности L. Работа останавливается при выполнении
условия ВЫКЛ, описанного ниже.
Условие ВКЛ: Температура (Th2) равна –1 °C или меньше, всего в течение 40 мин.,
или температура равна –5 °C или меньше, всего в течение 10 мин.
Условие ВЫКЛ: Температура (Th2) равна +7 °C или более, непрерывно в течение 10 мин.
Принцип
управления
предотвращением
образования льда
Профилактика образования льда
• Стремление ограничить частоту Вкл/Выкл термостата и поддерживать
комфортность.
→ Обеспечение непрерывной работы в широком диапазоне.
• Обеспечение надежной работы компрессора.
→ Частота Вкл/Выкл компрессора ограничена (регулирование мощности
электронного расширительного клапана внутреннего блока).
Возможность удаления продуктов замерзания.
• Предотвращение утечек воды.
→ Полностью обеспечивается условие удаления продуктов замерзания.
Примечание: Когда многопоточная система кассетного типа (“супер”) внутреннего блока имеет
двух- или трехпоточную подачу, условие включения изменяется следующим образом:
1°C или ниже в течение суммарных 15 минут, или
0°C или ниже, непрерывно в течение одной минуты
При включении режима предотвращения образования льда, скорость вентилятора
постоянна, и установлена на
очень низкую интенсивность LL.
(Условие выключения аналогично стандартному)

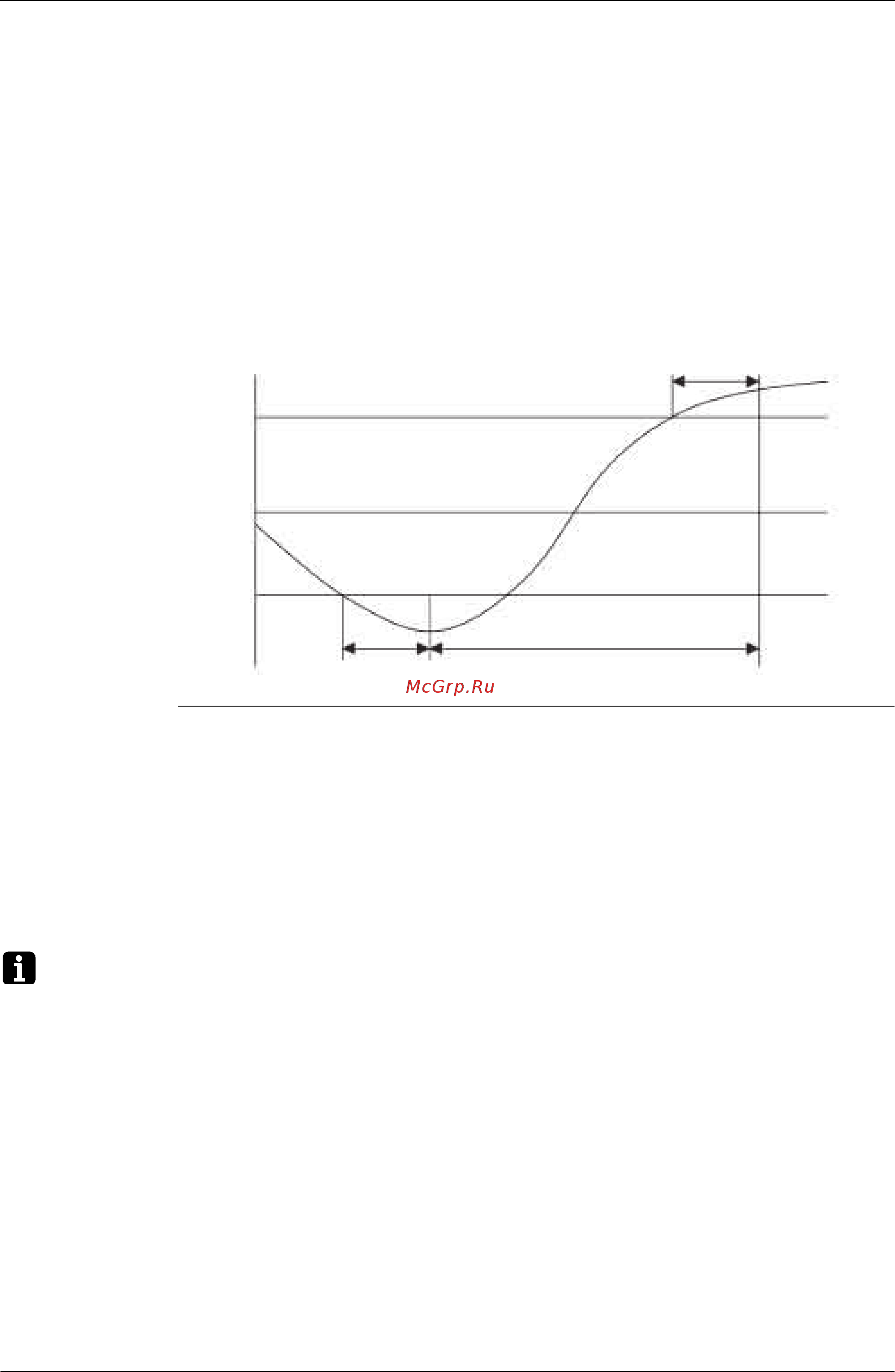

–5°C
0°C
+7°C
Пример: Случай, когда температура равна –5°C или меньше,
в сумме в течение 10 мин.
В теч. 10 мин.
В теч. 10 мин.
Регулирование предотвращения
образования льда Принудительное
ВЫКЛ термостата
