SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 215
5.3 Внешний адаптер управления для наружного блока
<DTA104A53, 61, 62>
Применение/
Назначение
Этот адаптер встроен во внутренний блок или блок BS, подсоединенный через DIII-NET
для группового выбора режима работы (Охлаждение/обогрев/работа вентилятора) для
системы с несколькими наружными блоками.
Краткое
описание
системы

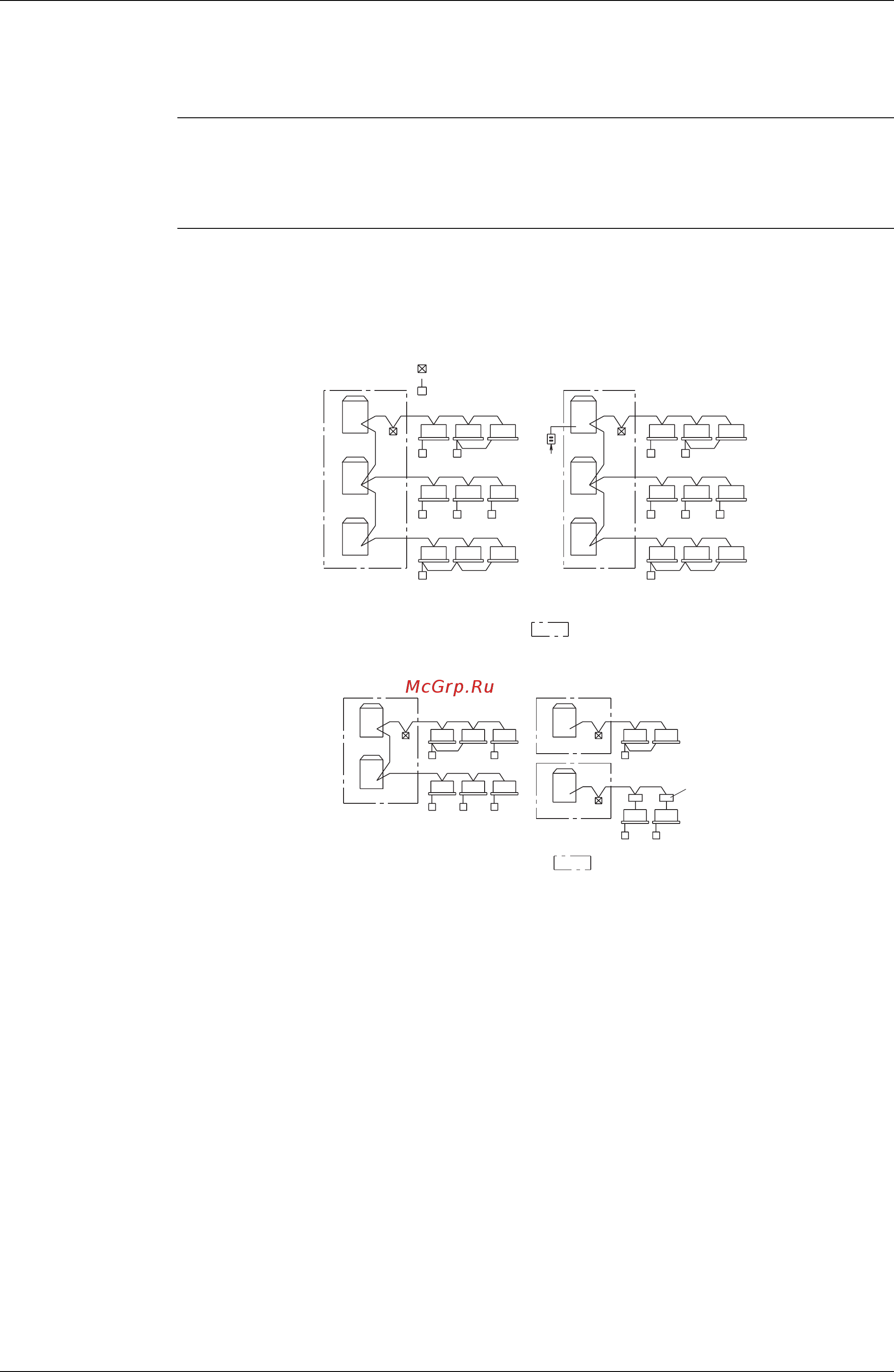

1. Групповой выбор режима работы (Охлаждение/обогрев/работа вентилятора)
Для выбора режима работы с помощью пульта дистанционного управления
внутреннего блока или пульта дистанционного управления с выбором режима
охлаждения/обогрева
(Возможно только если внутренние блоки относятся к типу RSX(Y) - KY1 • YAL • TAL.)
2. Регулирование нагрузки/управление низким уровнем шума
(Возможно только если внутренние блоки
относятся к типу RSX(Y) - KY1 • YAL • TAL.)
Внешний адаптер управления для наружного блока
Пульт дистанционного
управления внутреннего
блока
Пульт дистанционного
управления с выбором
режима охлаждения /
обогрева
Этот режим разрешает групповой выбор наружных
блоков, заключенных в .
Блок BS
Этот режим разрешает групповое регулирование
нагрузки и управление низким уровнем
шума наружных блоков, заключенных в .
