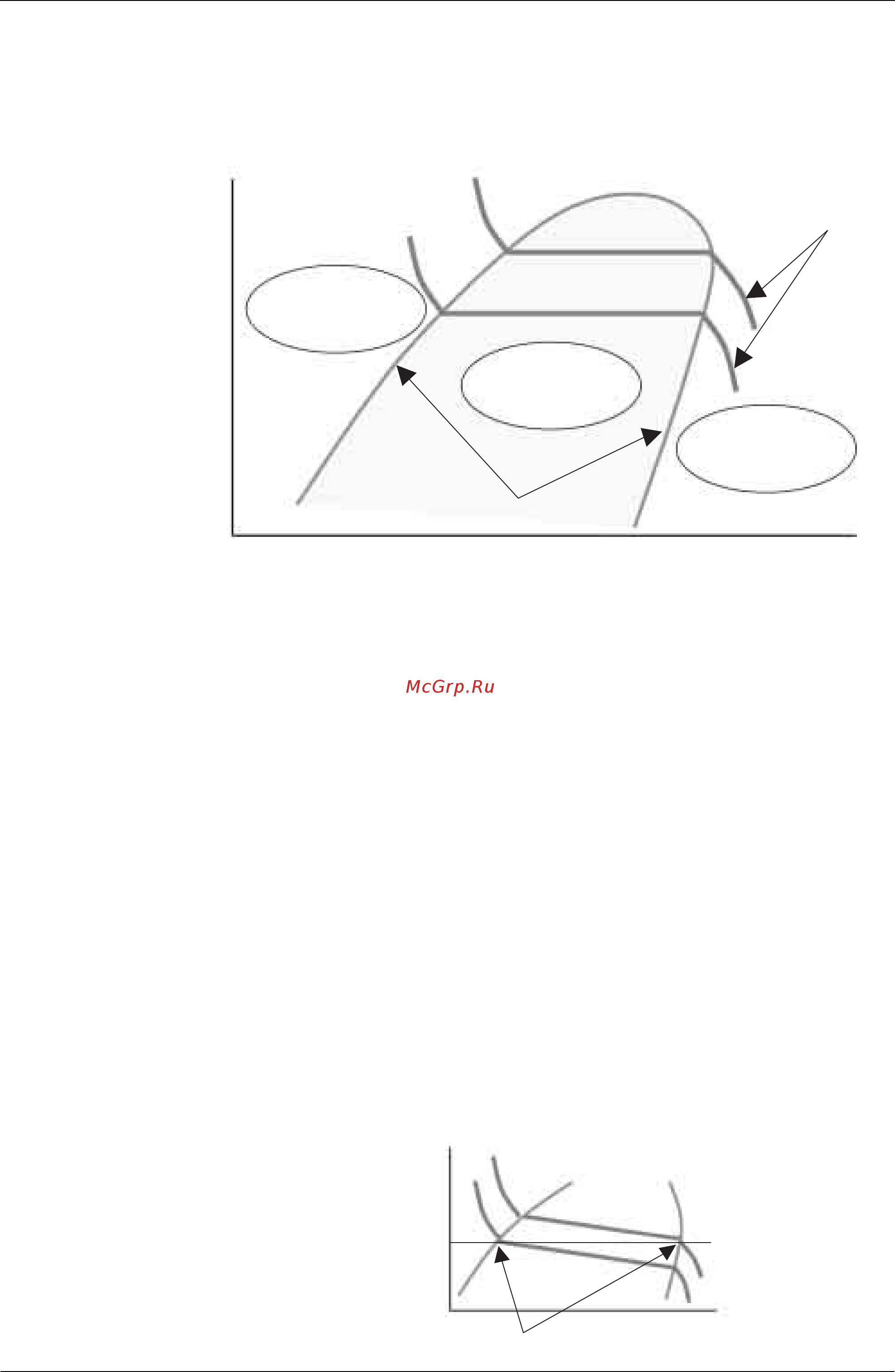

Пояснения к схеме P-H (Таблица характеристик хладагента) SiU30-408
22 Основные сведения
1. Пояснения к схеме P-H (Таблица характеристик
хладагента)
Схема P-H, на которой вертикальная ось представляет давление, а горизонтальная -
энтальпию, отражает характеристики различных хладагентов.
Переход вещества из жидкого состояния в газообразное называется конденсацией,
аиз газообразного в жидкое - испарением. Граничное состояние каждого изменения
называется насыщением, а температура, при которой происходит насыщение -
температурой насыщения.
Температура насыщения зависит от типа хладагента и давления
. Характеристики
температуры насыщения приводятся на схемах P-H для различных хладагентов,
и называются кривыми насыщения.
Характеристики температурных градиентов для давления и энтальпии приводятся на
схемах P-H, и называются изотермами. Зная область, разделяемую кривой насыщения,
в которой находится точка пересечения давления и изотермы, можно получить данные
о состоянии хладагента. Такое пересечение можно получить путем измерения
давления
и температуры хладагента в определенной точке.
Для отдельных хладагентов (R22, R134A, и т.д.), изотерма не имеет градиента в
области насыщения, т.е., температура насыщения при некотором давлении одинакова
на стороне жидкости и стороне газа. Для смеси хладагентов (R407C, R410A, и т.д.),
в которой разные хладагенты имеют разные температуры кипения, их изотермы имеют
градиенты в области насыщения, поэтому температуры насыщения при некотором
давлении различны на стороне жидкости и стороне газа. Такие составные хладагенты
называются цеотропными хладагентами, за исключением R410A, называемого
псевдо-цеотропным хладагентом.
Состояния хладагентов делятся на следующие 3 категории.
Перегретый пар: хладагент находится в газообразном состоянии
Насыщенный пар: хладагент находится и в жидком, и
в газообразном состоянии
(называемом также влажным паром)
Переохлажденная жидкость хладагент находится в жидком состоянии
Изотерма
Кривая насыщения
Энтальпия ч (кДж . кг
-1
)
Давление P(МПа)
Насыщенная область
(Насыщенный пар)
Область
переохлаждения
(Переохлажденная
жидкость)
Область перегрева
(Перегретый пар)
Цеотроповый хладагент R407C имеет разные температуры насыщения на стороне
жидкости и стороне газа. (выше на стороне газа по сравнению со стороной жидкости)
