Характеристики и функции системы HRV SiU30-408
236 Приложение
7.4 Дополнительные функции
7.4.1 Работа по вкл/выкл электропитания [блок HRV]
Назначение
ифункции
Работа блока HRV осуществляется по “Вкл/Выкл” главного автоматического
выключателя. Возможна только независимая система работы. (Когда основное
электропитание отключено, будет выводиться ошибка передачи данных, если
блок HRV сблокирован с внутренним блоком или управляется с пульта
централизованного управления.)
Предостережения:
1. На воздуховыпускных и воздухозаборных отверстиях установите проволочную сетку
для защиты от насекомых. (Если отключение питания происходит при открытой
заслонке, то она остается открытой, и насекомые могут попасть в помещение.)
2. При установке пульта дистанционного управления возможна нормальная работа
после подачи электропитания.

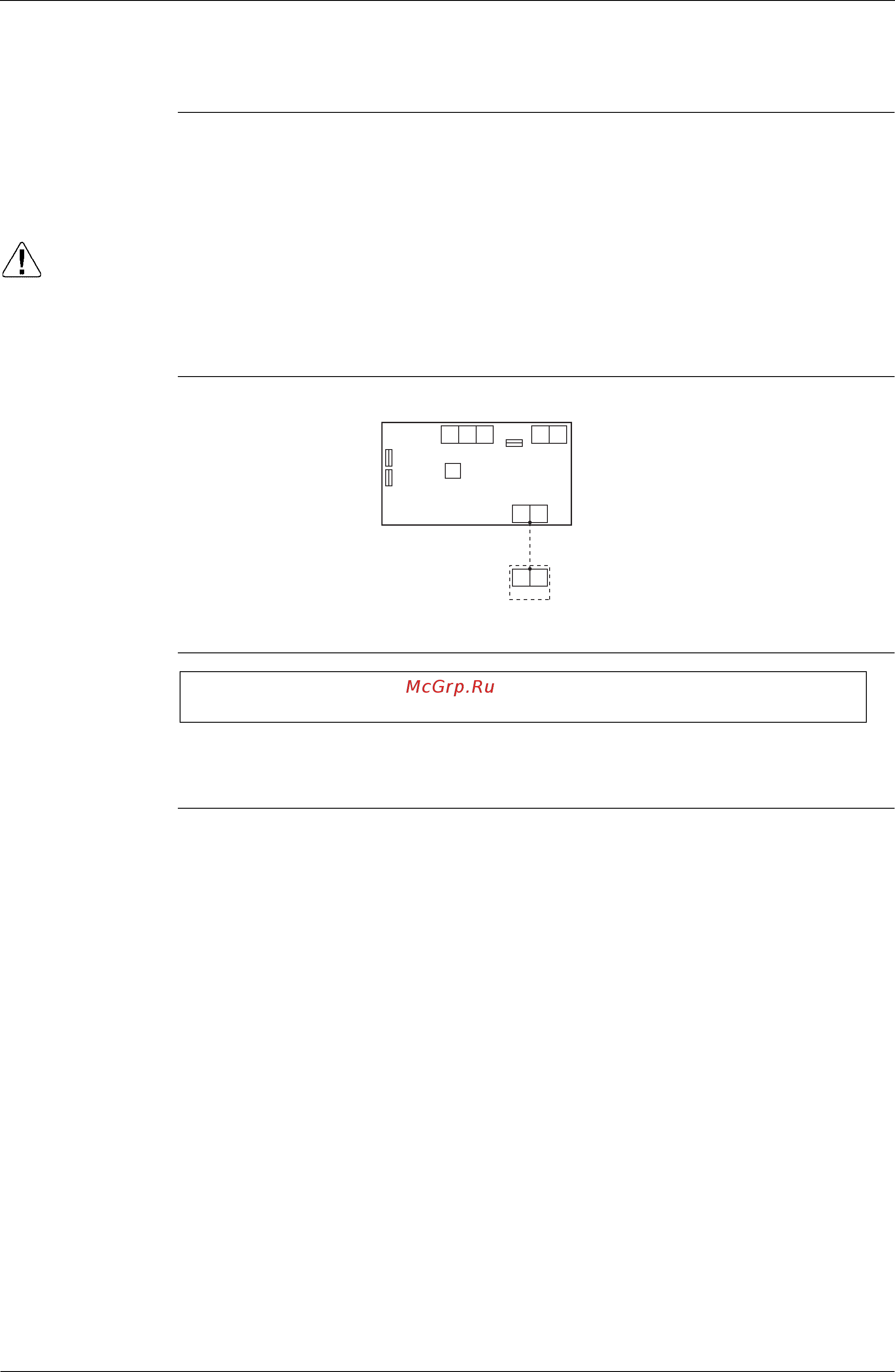

Пример
проводки
управления
Установка
переключателей
блока HRV
Установить пульт дистанционного управления внутренним блоком для начальной
установки. После завершения начальной установки снять пульт дистанционного
управления.
Требуемые
дополнительные
аксессуары
Нет
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
Блок HRV
Пульт дистанционного управления блоком HRV
(HC0030)
Требуется начальная установка с пульта дистанционного управления внутренним
блоком. Установка включения питания..... “ВКЛ” [18(28)·1·02]
