Способ поиска неисправностей SiU30-408
90 Поиск неисправностей
3.6 Конструкция и принцип работы двухходового
электромагнитного клапана
В режиме обогрева, когда стандартный наружный блок не работает, двухходовой
электромагнитный клапан останавливает поток в трубопроводе для газа.
Этот клапан относится к типу внешнего уравнивания, перепад давления, вызывающий
перемещение катушки, может создаваться за пределами клапана.
Клапан “закрывается”, когда катушка запитана, и “открывается”, когда катушка не запитана.
Форма клапана аналогична форме четырехходового клапана; для работы требуется
около 0,35 МПа.
Принцип работы
клапана
Принцип работы этого клапана в основном такой же, что и четырехходового клапана.

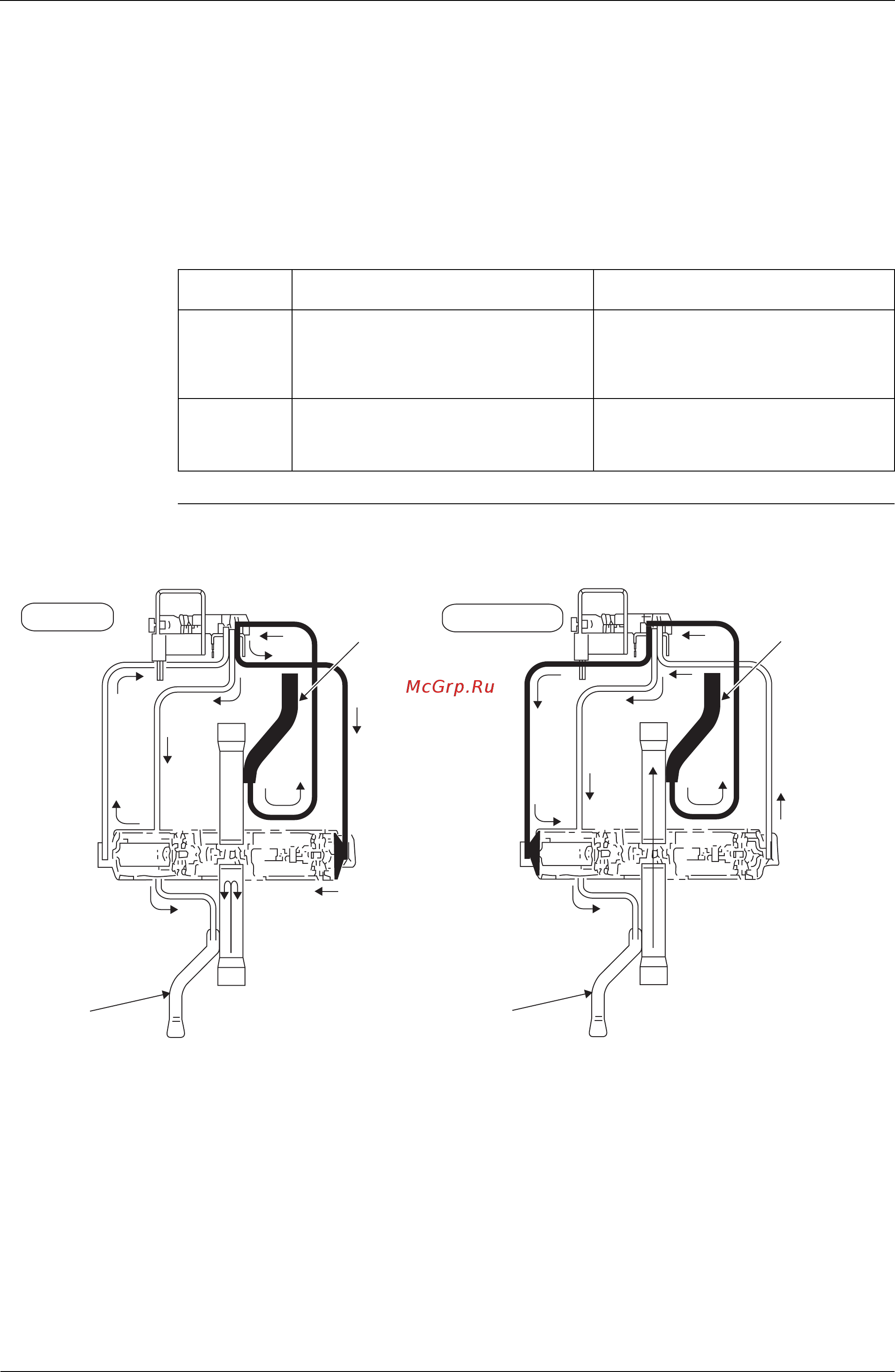

Работа клапана показана на рисунке ниже.
Режим
работы
Стандартный наружный блок работает
Стандартный наружный блок
не работает
Процесс
охлаждения
Состояние клапана: “открыт: не запитан”
Линия, включая клапан, является
линией
низкого давления для каждого
стандартного наружного блока.
Состояние клапана: “открыт: не запитан”
Клапан открывается для сбора
хладагента в инверторном блоке, чтобы
предотвратить накопление хладагента
при остановке блока.
Процесс
обогрева
Состояние клапана: “закрыт: запитан”
Линия является линией выпускного газа
для каждого стандартного наружного
блока.
Состояние клапана: “открыт: не запитан”
Клапан закрывается, чтобы
предотвратить попадание выпускного
газа в блок при остановке.
Запитан
Не запитан
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выпуск
Выс.
Выс.
Выс.
Выс.
Выс.
Выс.
Выс.
Выс.
Высокое
давление
Выпуск в линию
уравнителя
Выпуск в линию
уравнителя
Высокое
давление
