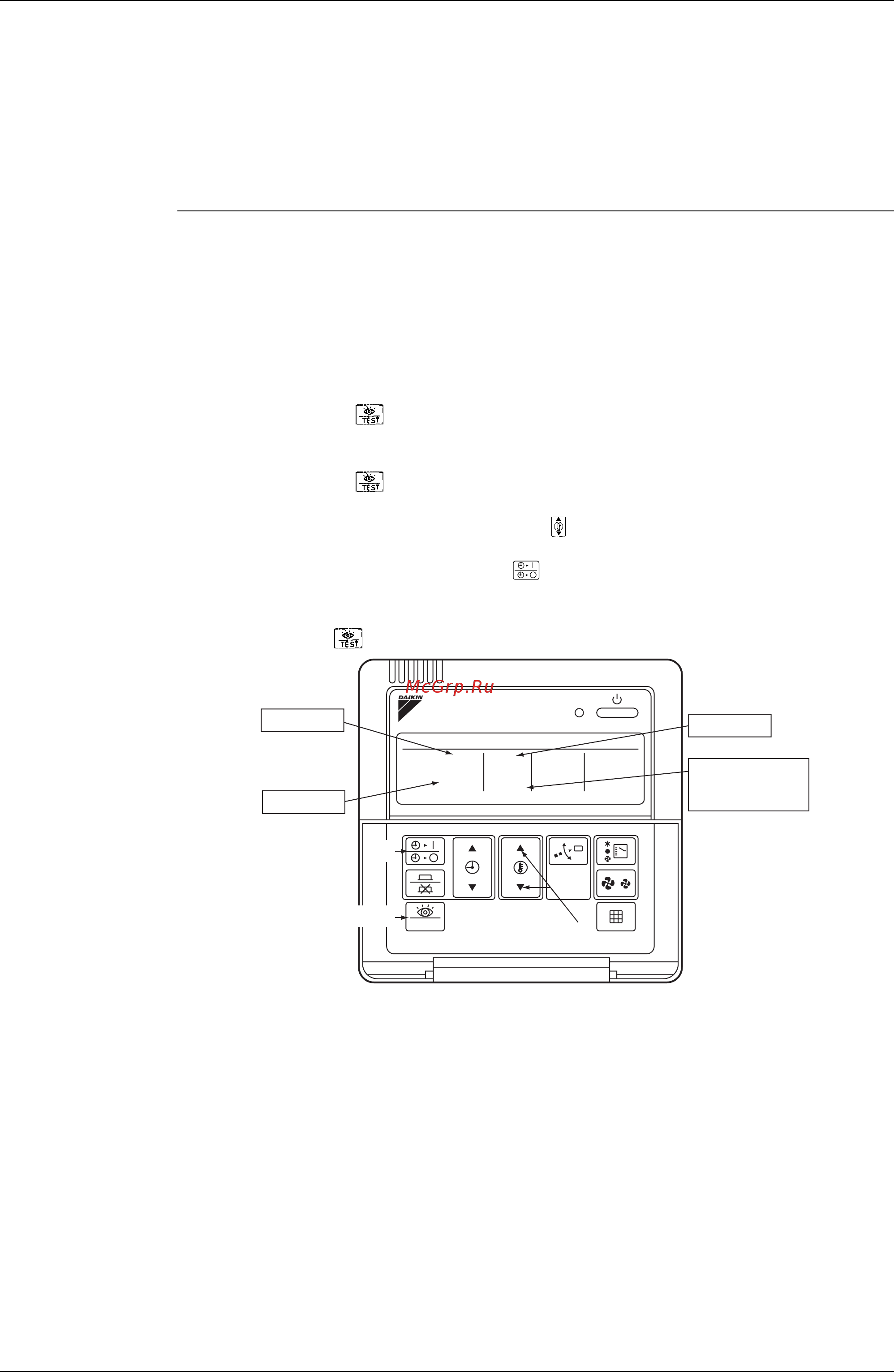

SiU30-408 Местные установки с пульта дистанционного управления
Местные установки с пульта дистанционного управления 55
Способ задания N° внутреннего блока
Для внутренних блоков с групповым управлением, N° режима 43 (принудительное
включение вентилятора) используется для определения места установки внутреннего
блока с определенным N°.
(Если в группе дистанционного управления произошла неисправность, то вышеуказанный
способ можно использовать для определения неисправного внутреннего блока.)
Процедура Включить электропитание.
1 Включить электропитание внутреннего блока (+ центральный пульт дистанционного
управления.).
(Установки можно сделать только при включении электропитания.)
Перед включением электропитания, проверить установку и электропроводку.
(При включенном электропитании возможны случаи, когда работа не принята,
ивыводится код “88”.)
2 Войти в режим установки
Нажимать кнопку в течение не менее четырех секунд, чтобы система
перешла
в “Режим местной установки”.
3 Войти в режим обслуживания.
Нажимать кнопку в течение не менее 4 секунд, или еще раз.
4 Выбрать N° режима.
Выбрать N° режима 43 с помощью кнопки . (Блок N° 1-16)
5 Выбрать N° блока.
Выбрать N° блока с помощью кнопки . (Блок N° 1-16)
6 Вентилятор в соответствующих внутренних блоках начинает работать.
7 Возвратиться в нормальный режим работы.
Нажать
кнопку .
1-00
1
43
SETTING
AIR CONDITIONER
UNIT No.
TEST
(VL042)
4
Режим N°
732
5
Блок N°
Режим местной
установки
Группа N°
Содержание
