SiU30-408 Принципы регулирования хладагента в системе VRV
Основные сведения 25
3.2 Процесс обогрева
Регулирование хладагента зависит от количества работающих блоков (вкл. термостат),
мощности, расхода воздуха, температуры всасывания для внутренних блоков
Нагрузка на всю систему изменяется.
Нагрузки на каждый внутренний агрегат различны.
Управление
мощностью
компрессора
Для того чтобы поддерживать мощность обогрева в соответствии с мощностью
конденсатора и изменением нагрузки на основе давления, определяемого датчиком
высокого давления наружного блока (Pc), мощность компрессора регулируется так,
чтобы эквивалентные температуры насыщения при высоком давлении (температура
конденсации = Tc) были близки к заданному значению.

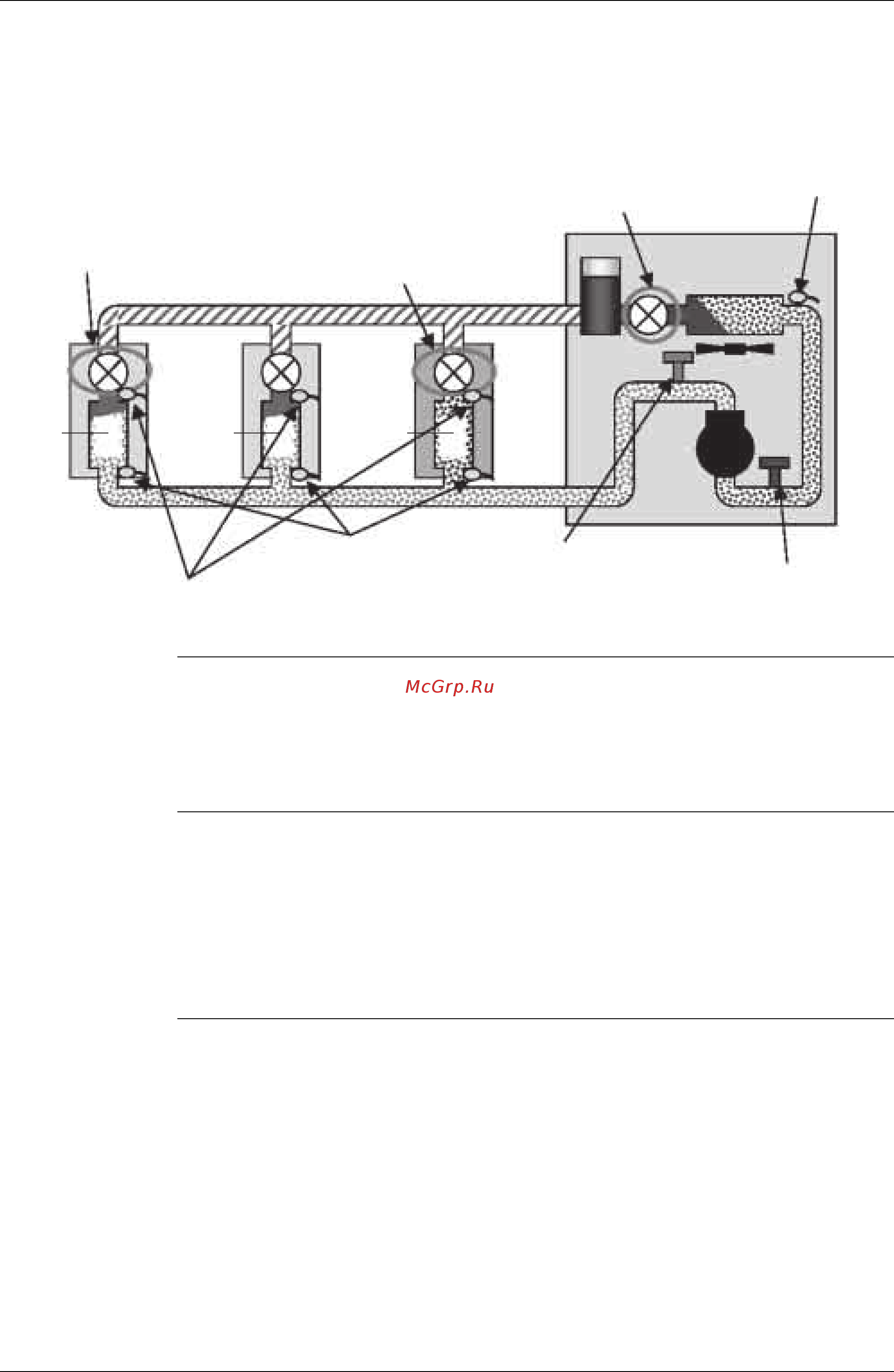

Регулирование
степени
перегрева с
помощью
электронного
расширительного
клапана
наружного блока
Для того, чтобы поддерживать степень перегрева в испарителе на основе давления,
определяемого датчиком низкого давления наружного блока (Te) и температуры,
определяемой термистором температуры трубопровода всасывания, электронный
расширительный клапан наружного блока регулируется так, чтобы степень перегрева
на выходе испарителя была близка к заданному значению.
• Степень перегрева SH = (температура трубопровода всасывания наружного блока –
температура трубопровода
испарения наружного блока)
Регулирование
степени
переохлаждения
с помощью
электронного
расширительного
клапана
внутреннего
блока
Для того чтобы правильно распределять расход хладагента несмотря на различные
нагрузки на каждый внутренний блок, на основе давления, определяемого датчиком
высокого давления наружного блока (Tc) и температуры, определяемой термистором
трубопровода для жидкости внутреннего блока, электронный расширительный клапан
внутреннего блока регулируется так, чтобы степень переохлаждения на выходе
конденсатора была близка к заданному значению
.
• Степень переохлаждения SC = (температура конденсации наружного блока – температура
трубопровода для жидкости внутреннего блока)
Регулирование
степени
переохлаждения
Регулирование степени перегрева
Термистор
трубопровода
всасывания
Обогрев
Компрессор
Датчик низкого давления
Сборник
Датчик высокого давления
Термистор трубопровода для газа
Термистор трубопровода для жидкости
Для остановки блока и отключения термостата,
электронный расширительный клапан нужно ненадолго
закрыть (около 200 имп.), чтобы хладагент не
собирался в теплообменнике внутреннего блока.
Работа
Работа Остановка
