SiU30-408 Какие функции может выполнять программа проверки
Программа проверки, тип 3, прикладная версия 135

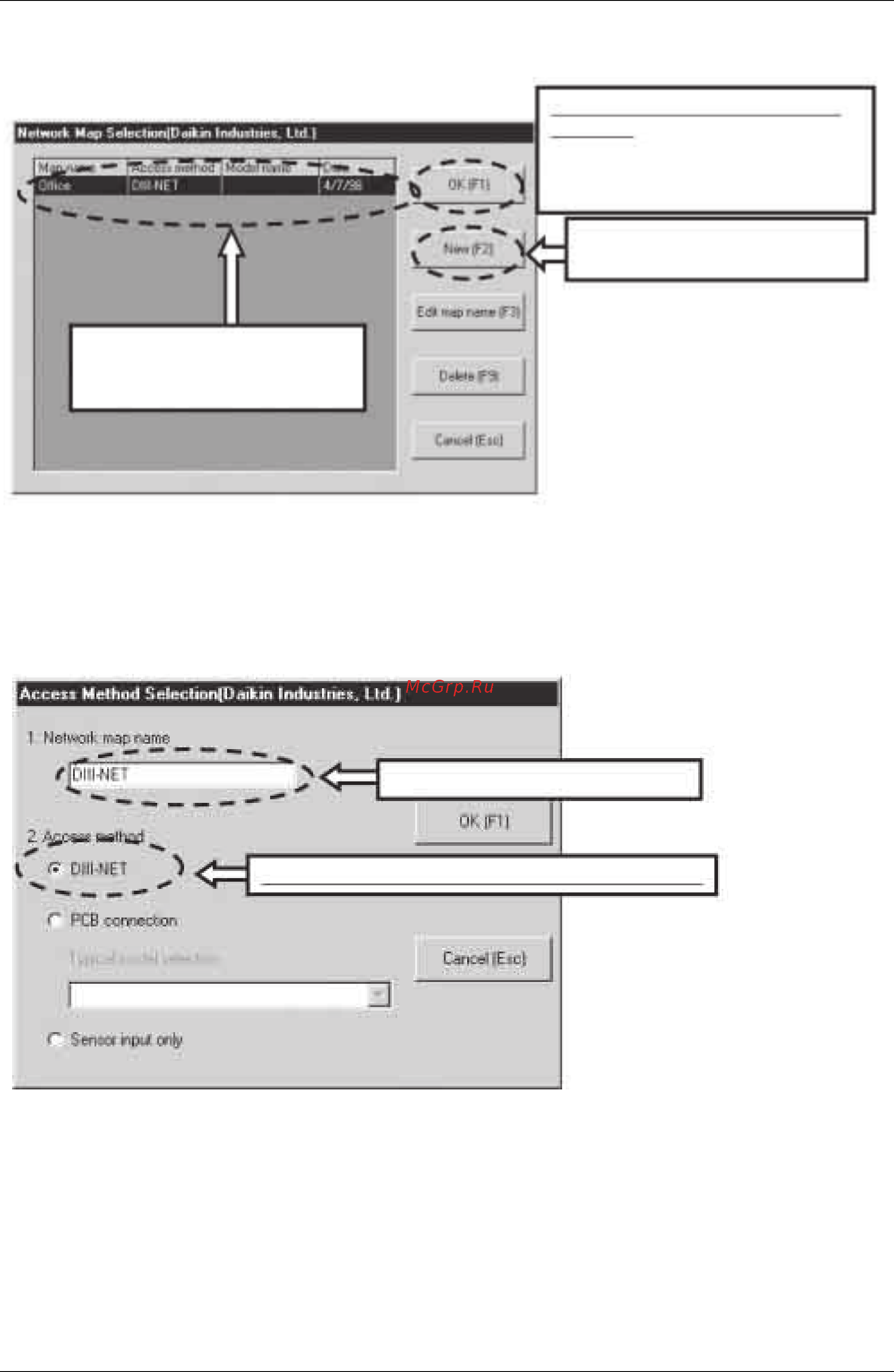

Процедура Зарегистрируйте систему.
Выберите меню “For a new customer” (“Для нового заказчика”) или “For a project with
Customer Name registered” (“Для проекта с зарегистрированным именем заказчика”).
Здесь выводится зарегистрированная
система.
Выберите систему из этого окна.
Для проекта с зарегистрированным именем
заказчика
Если существует ранее зарегистрированная
система, щелкните кнопку “OK” для выбора
системы.
Для регистрации новой системы
щелкните кнопку “NEW” (“НОВАЯ”).
Введите имя системы для регистрации.
Для использования DIII-NET (позиция F1, F2), проверьте DIII-NET.
