SiU30-408 Способ поиска неисправностей
Поиск неисправностей 91

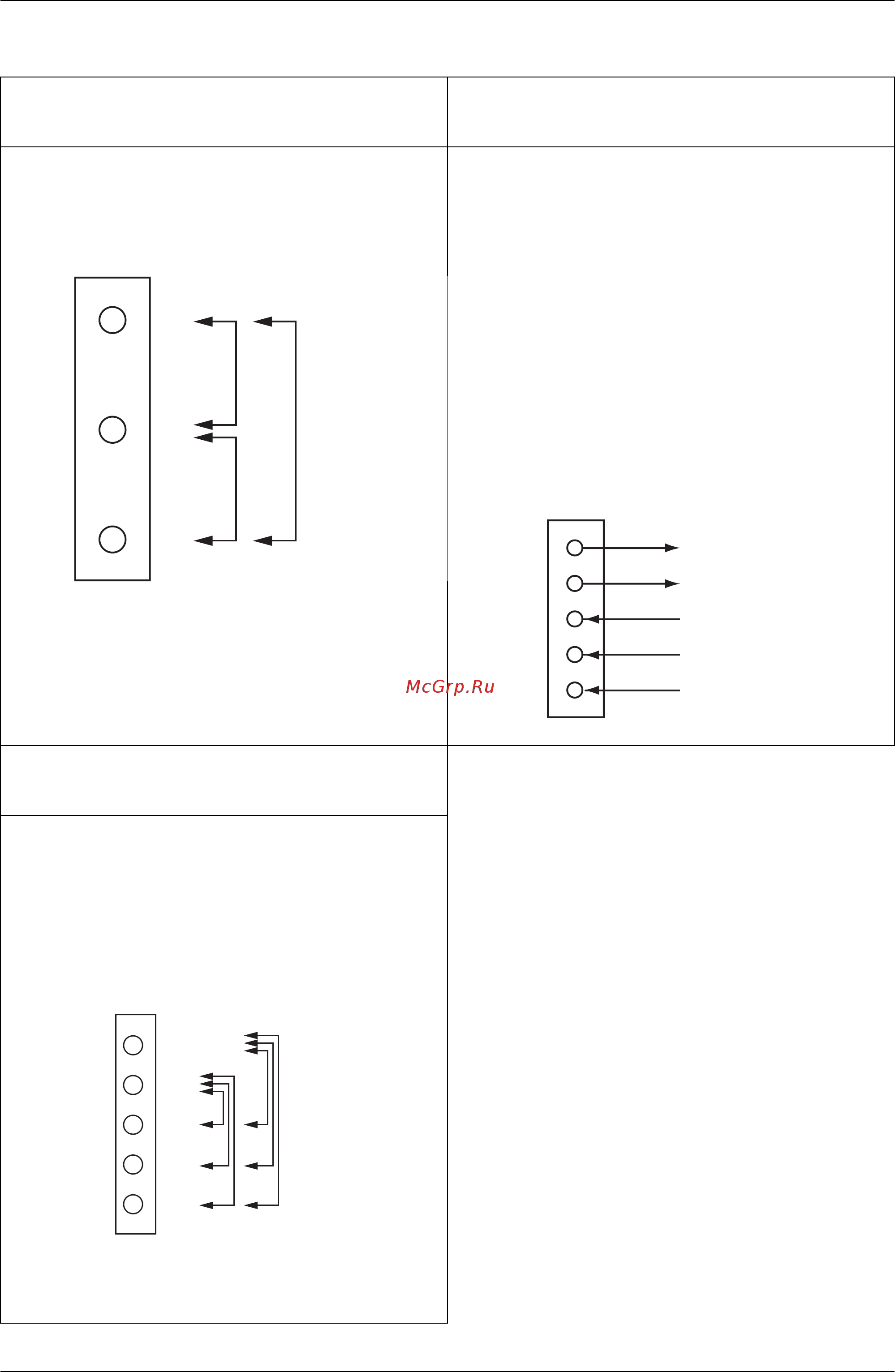

3.7 Проверки двигателя вентилятора наружного блока
Проверка 1
Проверка соединителя двигателя вентилятора
(кабель электропитания)
Проверка 3
Проверка входного импульса сигнала
положения PCB инвертора вентилятора
(1) ВЫКЛ питание.
При разъединенном соединителе или соединителе
реле, измерить омический баланс и наличие короткого
замыкания между фазами, измерив каждое
сопротивление между фазам U, V, и W с соединителем
(3 жилы) на стороне двигателя.
(1)Разъединить соединитель X2A при ВЫКЛ электропитании
и ВЫКЛ работе.
(2) Проверить, чтобы было приблизительно 15 В между
выводами 4 и 5 на X2A после ВКЛ питания.
(3) Подсоединить соединитель X2A при ВЫКЛ
электропитании и ВЫКЛ работе.
(4) Повернуть рукой двигатель вентилятора на один
оборот при ВКЛ электропитании и ВЫКЛ работе,
и проверить следующие позиции.
Импульсы (около 0 В и около 5 В) поступают
четыре раза между выводами N° 1 и 5 на X2A.
Импульсы (около 0 В и около 5 В) поступают
четыре раза между выводами N° 2 и 5 на X2A.
Импульсы (около 0 В и около 5 В) поступают
четыре раза между выводами N° 3 и 5 на X2A.
Позиция (2) выше не выполняется. → Неисправная
PCB → Заменить PCB.
Позиция (4) выше не выполняется. → Неисправна
интегральная схема Холла → Заменить двигатель
вентилятора наружного блока.
Проверка 2
Проверка соединителя двигателя вентилятора
(кабель управления)
(1) ВЫКЛ питание.
(2) При разъединенном соединителе или соединителе
реле, измерить омический баланс (± 20 % или
меньше), измерив каждое сопротивление
между Vcc и U, V, W, и GND, а также U, V, W,
с соединителем (5 жил) на стороне двигателя.
Красный
Белый
Черный
U
V
W
Измерение всех
сопротивлений между
фазами
5 Серый
4 Розовый
3 Оранжевый
2 Синий
1 Желтый
GND
VCC (около 15 В)
Сигнал положения W
Сигнал положения V
Сигнал положения U
Измерить каждое
сопротивление
между Vcc и U, V,
W, и GND и U, V, W.
5 Серый
4 Розовый
3 Оранжевый
2 Синий
1 Желтый
GND (ЗЕМЛЯ)
VCC
W
V
U
