SiU30-408 Принцип действия холодильного цикла
Основные сведения 23
2. Принцип действия холодильного цикла
Холодильный цикл - это повторение следующего процесса.
“Сжатие
→ Конденсация → Расширение → Испарение”
Холодильная машина выполняет такой цикл с помощью компрессора, конденсатора,
расширительного клапана и испарителя.
Теоретический холодильный цикл пренебрегает потерей давления и другими факторам.

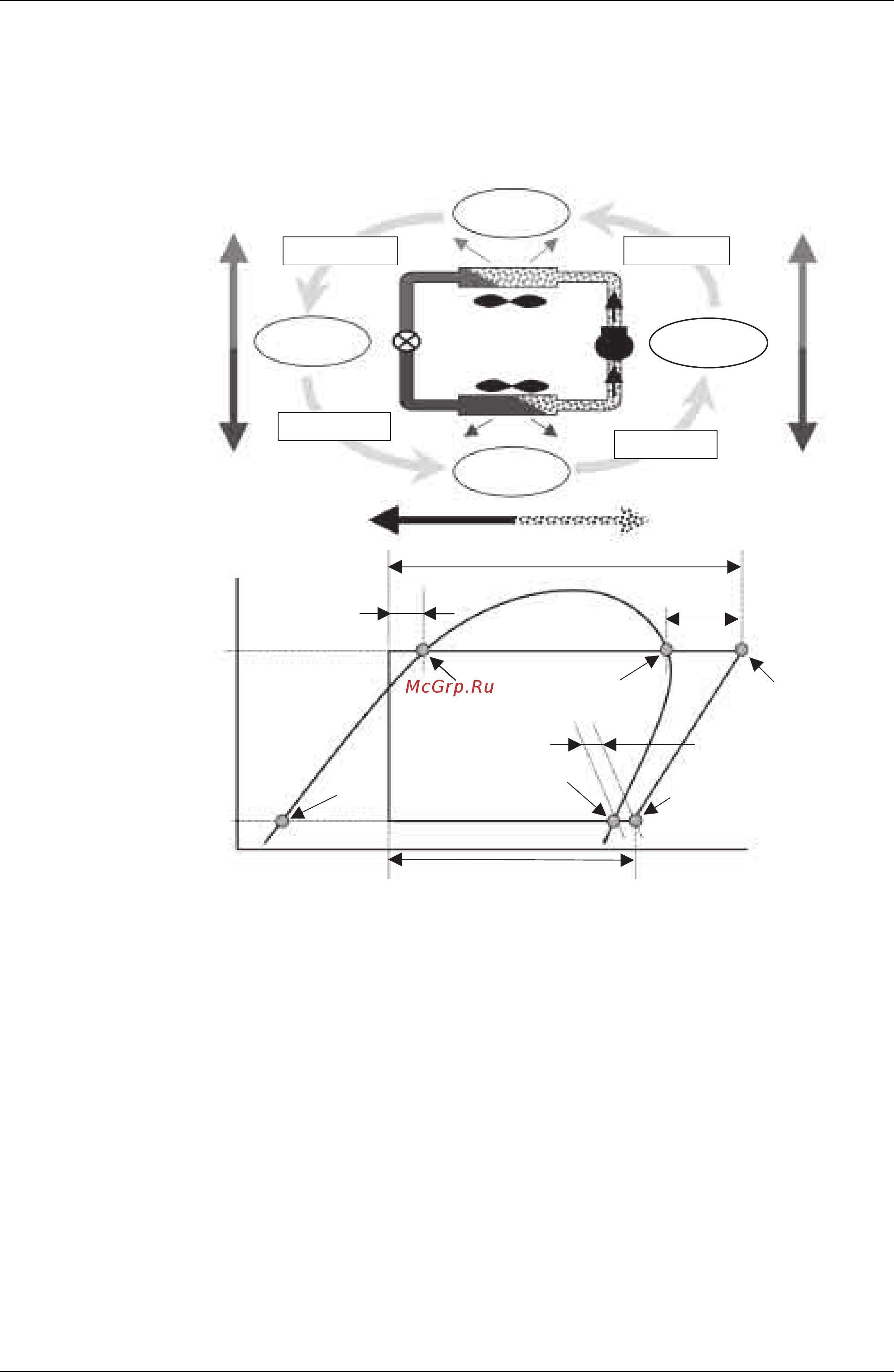

Он представлен в виде схемы P-H, показанной выше.
Разность между “температурой” и “эквивалентной температурой насыщения при
заданном давлении” называется степенью перегрева.
Разность между температурой выпускного трубопровода и температурой
конденсации
называется степенью перегрева на выпуске (DSH).
Разность между температурой трубопровода всасывания и температурой испарения
называется степенью перегрева на всасывании (SH).
(В общем случае, степень перегрева означает степень перегрева на всасывании.)
Разность между “температурой” и “эквивалентной температурой насыщения при заданном
давлении” для переохлажденной жидкости называется степенью переохлаждения (SC).
Для того, чтобы не
допустить влажную работу (*), на выходе испарителя обеспечивается
степень перегрева, а расход хладагента, поступающего в испаритель, регулируется
расширительным клапаном так, чтобы компрессор мог всасывать перегретый пар.
* Влажная работа - это рабочее состояние, при котором влажный пар, получаемый
из-за неполного испарения в испарителе, всасывается компрессором.
(Влажная работа может привести к повреждению компрессора
из-за сжатия жидкости,
разжижения масла контура охлаждения, и др.)
Конденсатор
Горячий
воздух
Холодный
воздух
P
Pc
Pe
Tcl
Tcg
h
Tel
Teg
Жидкость высокого
давления
Жидкость низкого
давления
Температура выпускного
трубопровода
Степень перегрева на
всасывании (SH)
Температура трубопровода
всасывания
Эффект охлаждения (Мощность испарения)
Газ
Жидкость
Эффект нагрева (Мощность конденсации)
Выс.
Низк.
Высокое давление
Низкое давление
Температура
Газ низкого
давления
Компрессор
Газ высокого
давления
Испаритель
Расширительный
клапан
Степень перегрева на выпуске (DSH)
Степень
переохладжения
(SC)
