SiU30-408 Трубопроводная сеть REFNET
Введение 19
5.1.2 Для RX(Y)(Q) ~ M
Допустимая длина труб с хладагентом (фактическая длина)
Допустимый перепад уровня
Примечания:
1. Для ответвительной части используйте материалы, относящиеся к трубопроводам REFNET.
2. Не выполняйте новое ответвление после ответвления с помощью разветвителя REFNET
типа “гребенка”.
Между ответвлением
наружного блока и
наружным блоком [a]
Между комплектом
ответвлений #1 и
внутренним блоком [c]
Между ответвлением наружного
блока и внутренним блоком [b + c]
Допустимая длина (м) Не более 10 мНе более 40 мНе более 150 м
Между наружным блоком и внутренним блоком [H
1]
Между
внутренними
блоками [H2]
Между наружными
блоками [H3]
Допустимый
перепад
уровня (м)
Не более 50 м
Если наружный блок расположен ниже
внутреннего блока: Не более 40 м
Не более 15 мНе более 5 м
H1
H3
H2
c
a

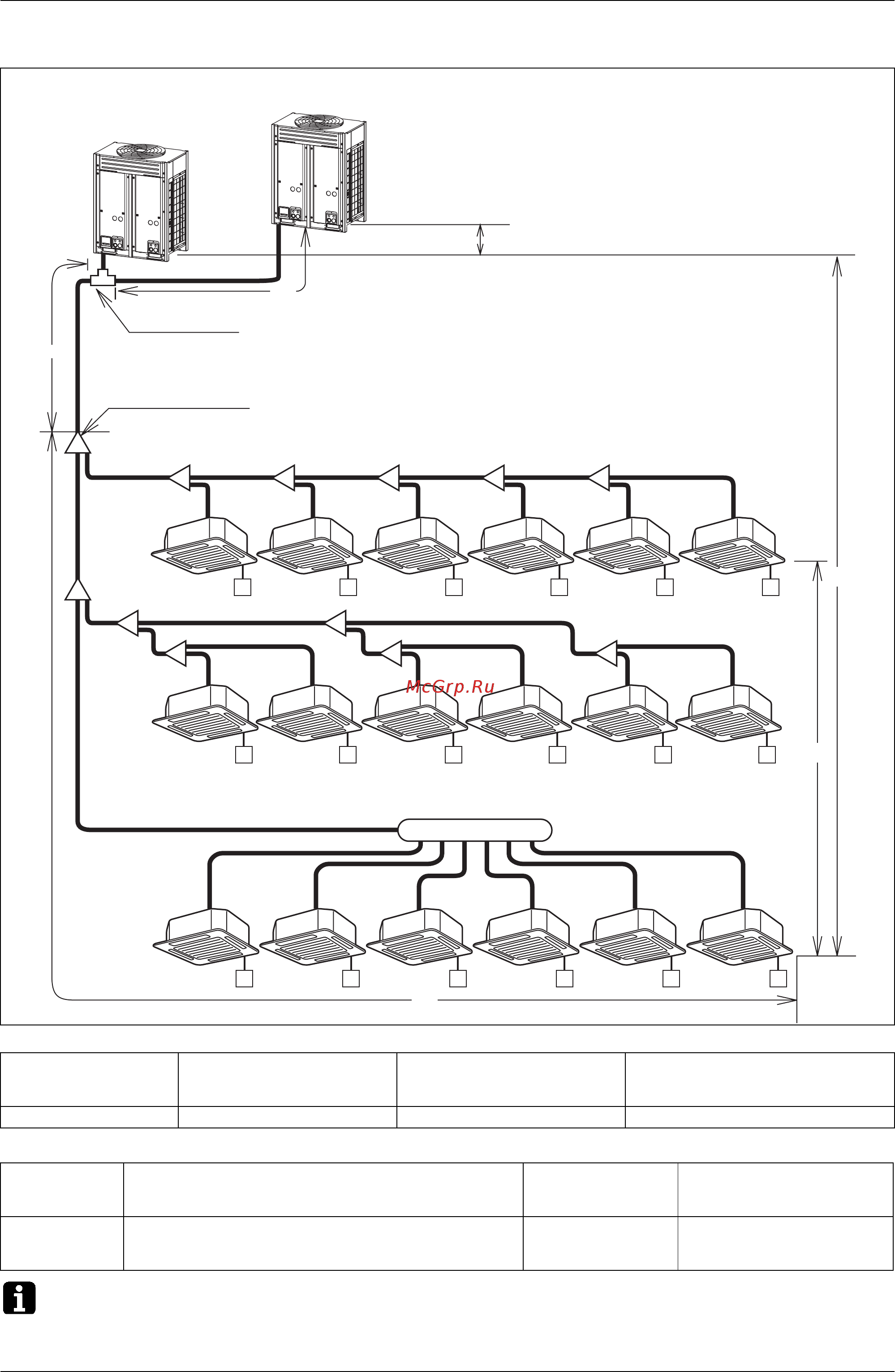

Наружный блок 1
Наружный блок 2
Внутренние блоки
Внутренние блоки
Внутренние блоки
#1 комплект ответвлений
труб с хладагентом
Комплект ответвлений
наружного блока
b
Разветвитель REFNET типа “гребенка”
