Сбор и считывание данных в программе проверки SiU30-408
148 Программа проверки, тип 3, прикладная версия
4.2 Извлечение обработанных данных

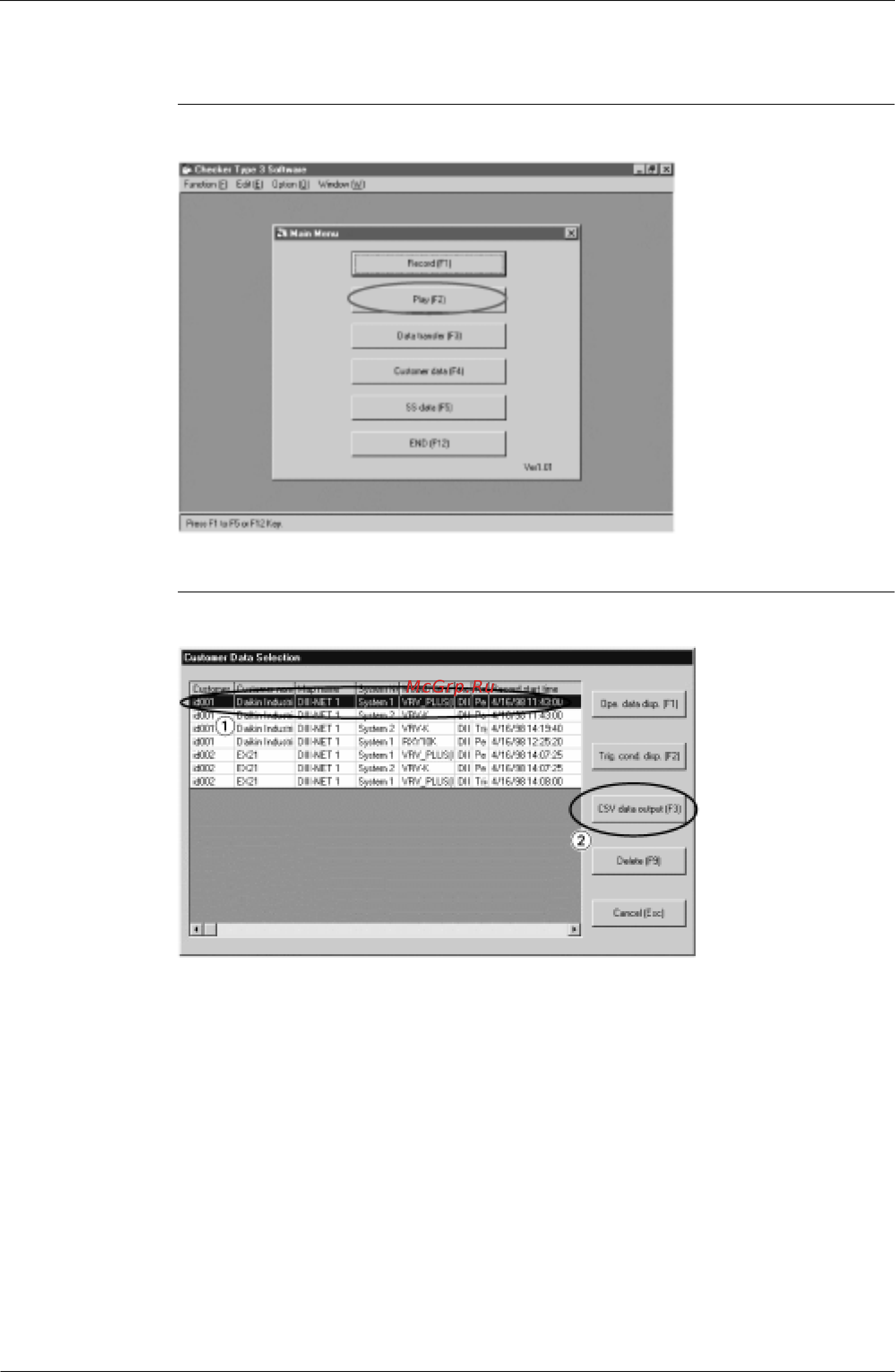

1. Загрузить программу проверки и щелкнуть кнопку “Play”.
2. Для преобразования данных CSV пользуйтесь следующей процедурой.
1. Выделить извлекаемые рабочие данные.
2. Щелкнуть кнопку “CSV data output (F3)”.
