SiU30-408 Характеристики и функции системы HRV
Приложение 243
7.5.3 Совместная работа [Адаптер PCB для дистанционного
управления серии KRP2A]
Назначение
ифункции
Можно совместно управлять максимум 64 группами в режиме “ВКЛ/ВЫКЛ”.
(Для индивидуального управления необходимо использовать централизованный
пульт дистанционного управления или унифицированный пульт Вкл/Выкл.)
Предостережения:
1. Адаптер PCB можно установить в блоке, подсоединенном к центральной линии
передачи данных.
2. Он не может использоваться с другим централизованным пультом управления.
3. Установка номера группы не требуется.
4. Блок HRV определяет режим вентиляции индивидуально.

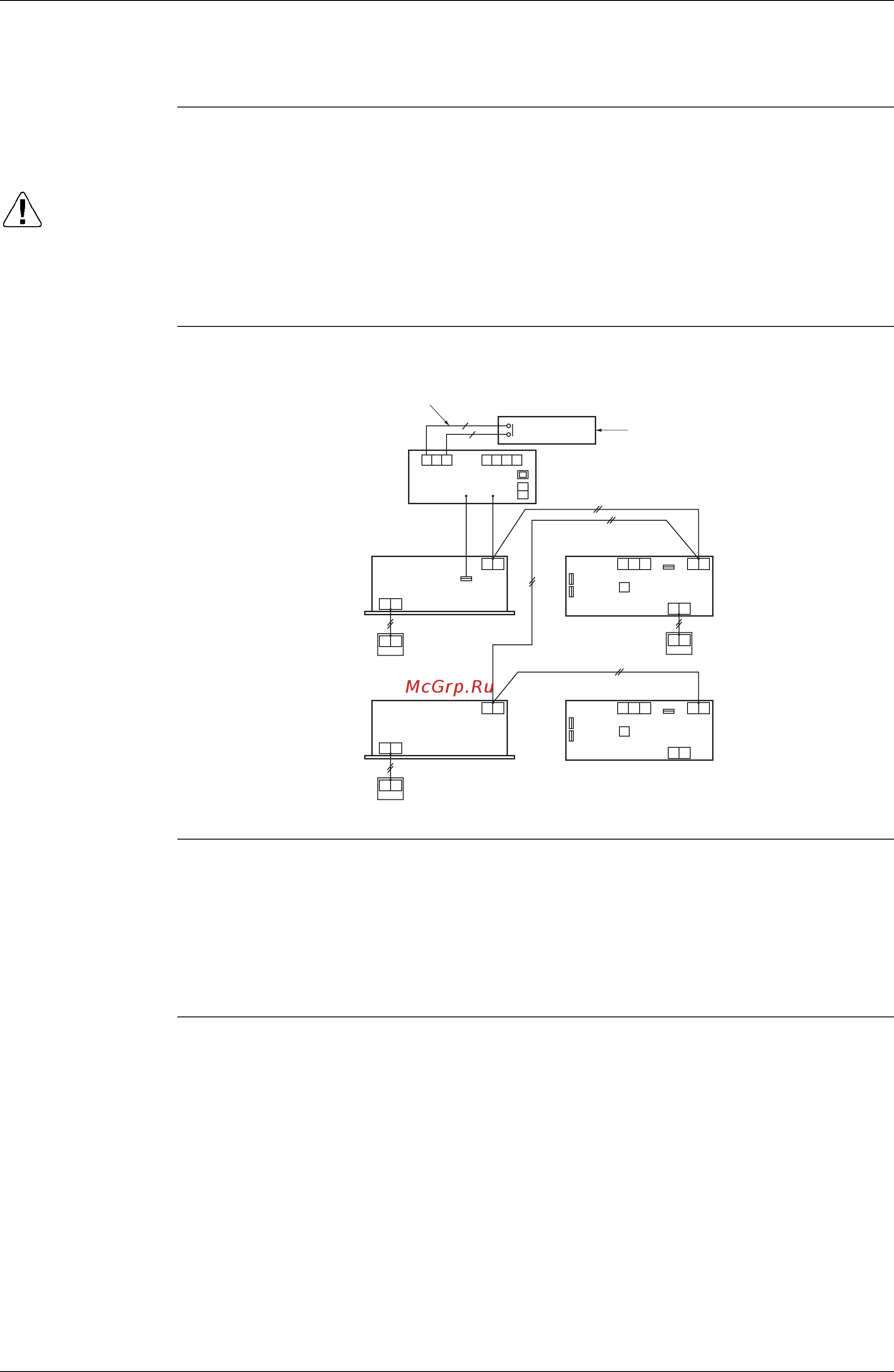

Пример
проводки
управления
Установка
переключателей
блока HRV
Требуется начальная установка с пульта дистанционного управления внутренним блоком
или блоком HRV.
Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . “ВЫКЛ” совместного
блокирования зоны (в соответствии с заводской установкой)
Установка переключателя на PCB
Переключатель напряжение/нулевое напряжение (SS1) . . . . . “Нулевое напряжение”
* Следует выбрать переключатель режима дистанционного управления (RS1).
Требуемые
дополнительные
аксессуары
Адаптер PCB для дистанционного управления KRP2A61
B1 B2 BC
W1 W2 W3 W4
X9A
X10A
X11A
J1 J2
X18A
F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
Внутренний блок
Блок HRV
Внутренний блок
Блок HRV
(HC0038)
Соединительная линия
может иметь максимальную
длину 150 м.
Плата дистанционного управления
(местная поставка)
ВКЛ/ВЫКЛ
Нормально
разомкнутый
контакт нулевого
напряжения для
микротока
Пульт дистанционного
управления блоком HRV
PCB серия KRP2A
(установлен во
внутреннем блоке)
