SiU30-408 Характеристики и функции системы HRV
Приложение 229

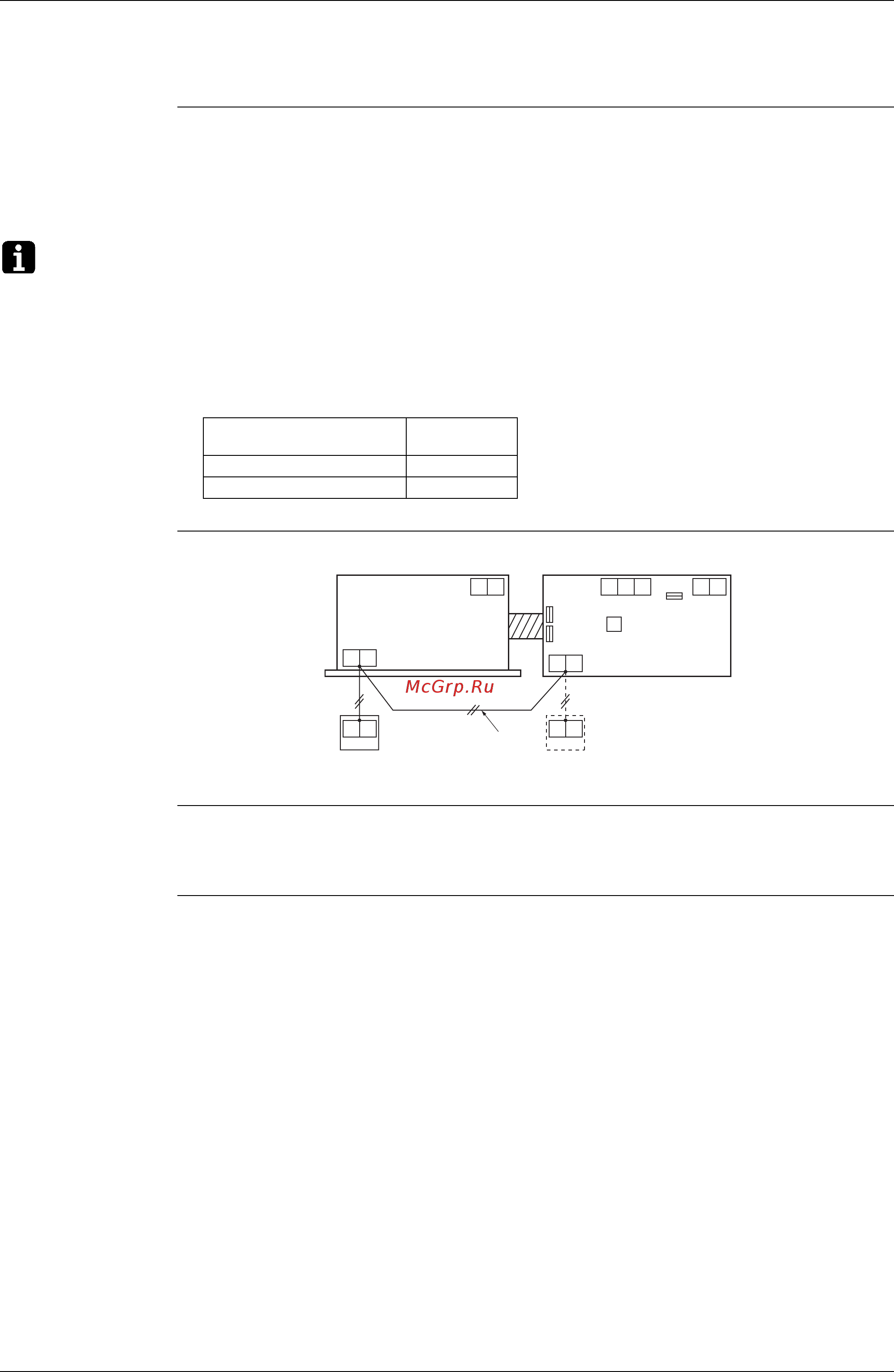

7.1.2 Сблокированная работа одной группы (прямое подсоединение
к воздуховоду)
Назначение
ифункции
Работа блока HRV сблокирована с внутренним блоком, подсоединенным через
воздуховод, имеющий впускное отверстие для забора свежего воздуха.
Это может уменьшить количество выпускных отверстий для приточного воздуха.
Блок HRV нельзя эксплуатировать независимо, чтобы не допустить обратного
потока свежего воздуха к стороне всасывания внутреннего блока, если не работает
вентилятор внутреннего блока.
Примечание:
1. Объем свежего воздуха, поступающего на внутренний блок, должен быть менее 20 %
общего объема воздуха внутреннего блока. (Если объем свежего воздуха слишком
большой, то мощность внутреннего блока может снизиться, а шум при работе - возрасти.)
2. Блок HRV можно эксплуатировать независимо, если работает вентилятор внутреннего
блока.
3. Поскольку это система с двумя пультами дистанционного управления (для внутреннего
блока и блока HRV), требуется установка Главный/Подчиненный
.
Пример
проводки
управления
Установка
переключателей
блока HRV
Начальная установка с пульта дистанционного управления внутренним блоком
Установка прямого подсоединения к воздуховоду............... “ВКЛ” [17(27)·5·02]
Требуемые
дополнительные
аксессуары
Нет
Пульт дистанционного
управления
Установка
Внутренний блок Подчиненный
Блок HRV Главный
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
Внутренний блок
Блок HRV
До 500 м
(HC0026)
Пульт дистанционного управления
внутренним блоком
Пульт дистанционного
управления блоком HRV
