SiU30-408 Регулирование внутреннего блока
Основные сведения 31

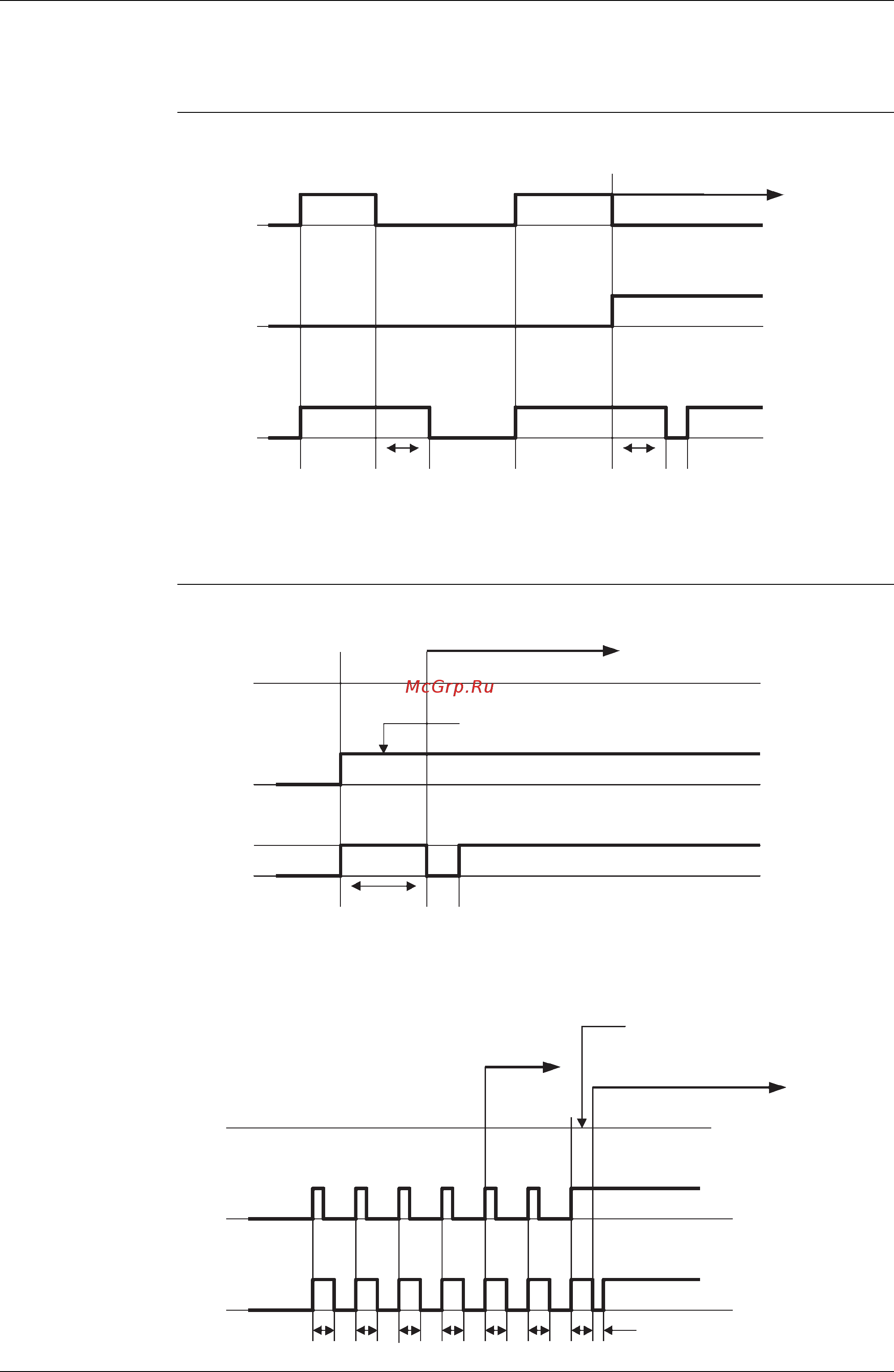

4.2 Управление дренажным насосом
4.2.1 Управление дренажным насосом
(1) Поплавковый выключатель включается при ВКЛ термостате охлаждения.
*1: Целью остаточной работы является полный дренаж влаги, оставшейся на оребрении теплообменника
внутреннего блока, когда термостат выключен.
(2) Поплавковый выключатель включается при ВЫКЛ термостате:
*2: При остановленной работе системы вывод неисправностей отсутствует; однако, при последующем пуске
системы осуществляется вывод возможных неисправностей.
Термостат (Работа)
Поплавковый
выключатель
Дренажный насос
5 мин.
5 сек.
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
5 мин.
*1 Остаточная работа
Остановка из-за
неисправности с выводом
“A3” на пульте
дистанционного
управления
Термостат (Работа)
Поплавковый
выключатель
Дренажный насос
5 мин.
5 сек.
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Остановка из-за неисправности с выводом “A3” на пульте
дистанционного управления*2
Вводит обработку неисправности, если
поплавковый выключатель не возвращается
в предыдущее состояние в течение 5 минут.
5 мин. 5 мин. 5 мин. 5 мин. 5 мин. 5 мин. 5 мин.
1-й раз 2-й раз 3-й раз 4-й раз 5-й раз
5 сек.
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
Вводит обработку
неисправности, если
поплавковый выключатель
не возвращается в
предыдущее состояние в
течение 5 минут.
Термостат (Работа)
Поплавковый
выключатель
Д
ренажный насос
Вывод "AF" на пульте дистанционного
управления *2 (блок может работать)
Остановка из-за
неисправности с выводом “A3”
на пульте дистанционного
управления*2
