Адаптеры для подсоединения кондиционеров SiU30-408
226 Приложение

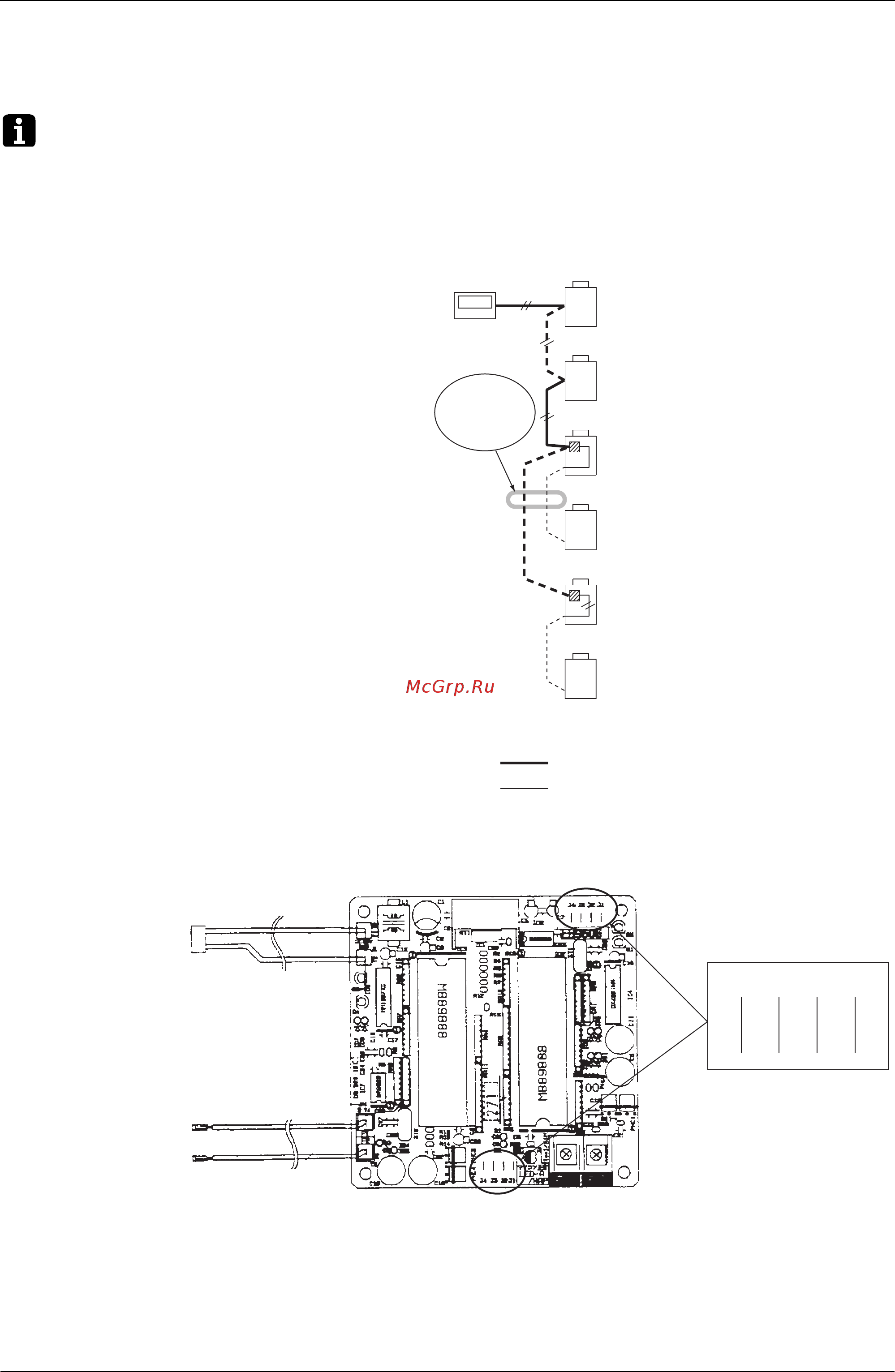

3. Способ расширения системы
С помощью двух блоков адаптера-расширителя можно подсоединить до 30 наружных
блоков (мощностью до 300 л.с.). Пример подсоединения показан на рисунке ниже.
Примечание:
Если необходимо установить дополнительные адаптеры-расширители для расширения или
какой-либо другой цели после того как выполнена проводка в соответствии с рисунком ниже,
потребуется существенное изменение схемы проводки системы. Поэтому, если запланировано
расширение, следуйте типовой схеме проводки, показанной на рисунке ниже.
Пример типовой схемы проводки
Даже если существуют некоторые ограничения на использование адаптеров-расширителей,
их можно снять путем удаления проволочных перемычек.
Удалить перемычку “J2”. → Разрешается использование адаптера-расширителя
совместно с пультом управления теплоаккумулирующим блоком.
Удалить перемычку “J3”. → Разрешается использование адаптера-расширителя
совместно с внешним адаптером управления для наружного блока.
1 блок
10 блоков
······
1 блок
10 блоков
······
1 блок
10 блоков
······
Примечание:
Ответвление \
той проводки
идет на две
системы.
: Главная шина
: Ответвление шины
J4 J3 J2 J1
Обрезать провода перемычки с
двух сторон в двух местах.
