Местные установки с пульта дистанционного управления SiU30-408
44 Местные установки с пульта дистанционного управления
1. Местные установки с пульта дистанционного
управления

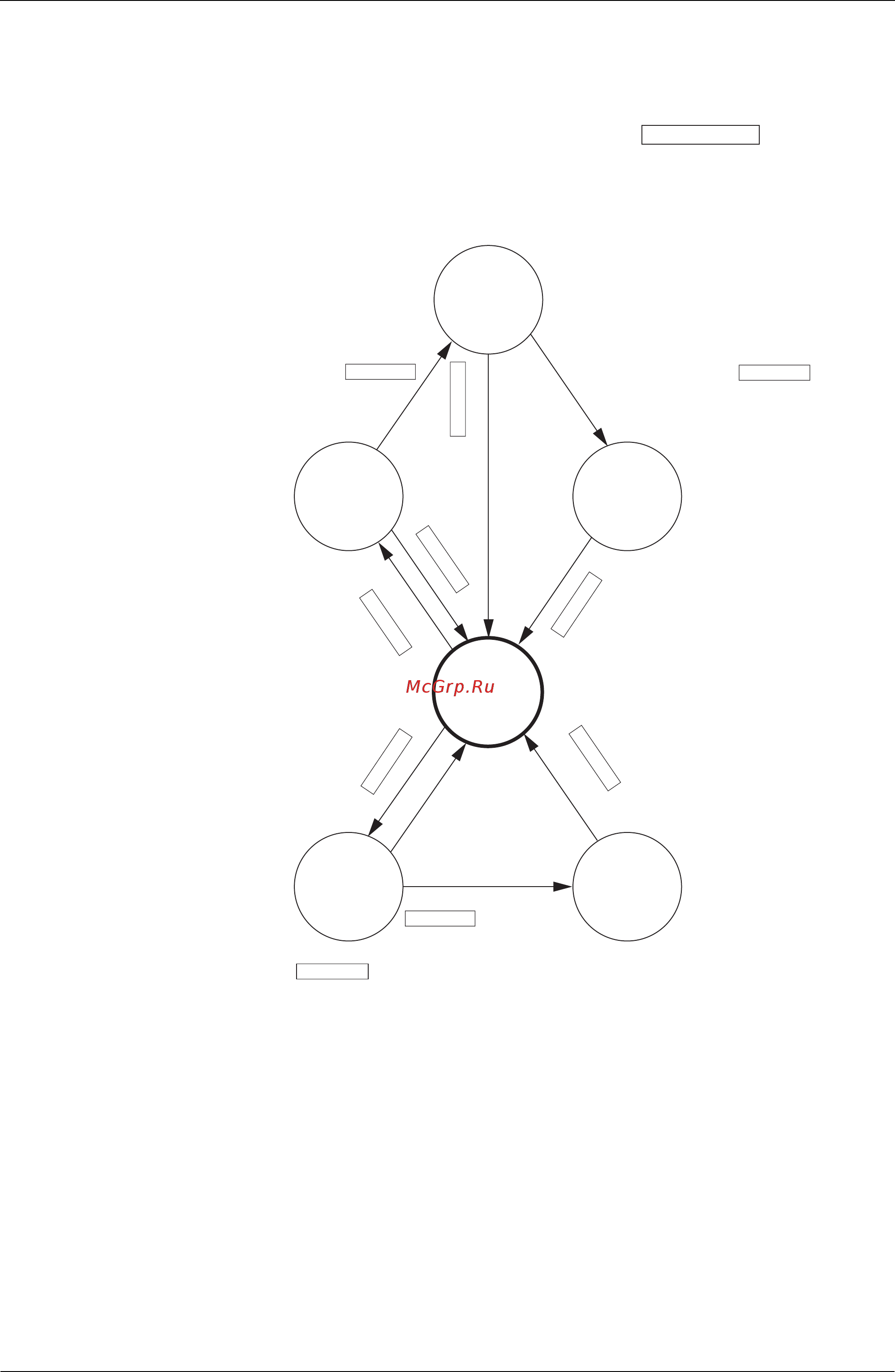

На пульте дистанционного управления с помощью кнопки можно выбрать
следующие режимы.
CHECK/TEST
Нормальный режим
Режим проверки
Режим тестирования
Режим
местной
установки
Режим
специальной
установки
Режим
обслуживания
Спустя 10 секунд
B.
C.
E.D.
A.
A
-1. Установка индивидуальной функции внутреннего блока
(N° режима от 10 до 15 / от 20 до 25)
A
-2. Установка централизованного управления
(N° режима 00 / 30)
A
-3. Установка адреса AirNet
(N° режима 03)
Нажмите и удерживайте кнопку CHECK/TEST
(ПРОВЕРКА/ТЕСТИРОВАНИЕ) в течение не
менее 4 секунд.
B-1. Вывод данных обслуживания
(N° режима 40 / 41)
B-2. Установка данных обслуживания
(N° режима 43 / 44)
Нажмите и удерживайте кнопку CHECK/TEST в
течение не менее 4 секунд.
C-1. Специальная местная
установка (N° режима 50)
Нажмите кнопку
CHECK/TEST один раз.
· Код неисправности
· Код модели внутреннего блока
· Код модели наружного блока
Следующие коды можно проверить при
однократном нажатии кнопки CHECK/TEST .
Когда система переходит в режим "TEST OPERATION"
("ТЕСТИРОВАНИЕ"), термостат принудительно
включается
(на дистанционном пульте управления выводится
"TEST OPERATION".)
Нажмите кнопку CHECK/TEST
один раз.
Нажмите кнопк
у
CHECK/TEST один
раз.
Нажмите кнопку
CHECK/TEST
один раз.
Нажмите и удерживайте
кнопку CHECK/TEST в
течение не менее
4 секунд.
Нажмите кнопку
CHECK/TEST
один
раз или через
30 минут.
Нажмите кнопку
CHECK/TEST
один
раз.
