SiU30-408 Местные установки с пульта дистанционного управления
Местные установки с пульта дистанционного управления 45
1.1 Режим местной установки
1.1.1 Установка индивидуальных функций внутреннего блока
Индивидуальные функции внутреннего блока могут быть изменены с пульта дистанционного
управления. Во время установки или после проверки/ремонта, выполнить местную
установку в соответствии со следующим описанием.
Неправильные установки могут привести к сбоям в работе системы.
(Если на внутреннем блоке установлены дополнительные аксессуары, то может
потребоваться изменение установок. (Более подробно информацию в руководстве
для дополнительных аксессуаров.)
Процедура 1 Включить электропитание.
Включить электропитание внутреннего блока. (Установка работает только при
включении электропитания.)
Перед включением электропитания, проверить установку и электропроводку.
(После вывода всех СИД при включении электропитания работа иногда может
не подтверждаться в течение около одной минуты; при этом выводится код “88”.)
2 Войти в режим местной установки.
В нормальном режиме, нажмите и
удерживайте кнопку в течение не менее
четырех секунд, чтобы система перешла в “Режим местной установки”.
3 Выбрать N° режима.
Выберите требуемый “N° режима” с помощью кнопки .
4 Выбрать N° внутреннего блока.
При групповом управлении, если необходимо сделать установку индивидуального
внутреннего блока (т.е. когда выбран режим N° 20, 21, 22, 23 или 25), нажать
кнопку и выбрать “N° внутреннего блока”, который нужно
установить.
(Эта операция не требуется в случае группового управления.)
5 Выбрать N° переключателя установки.
Нажать верхнюю кнопку и выбрать “N° переключателя установки”.
6 Выбрать N° положения установки.
Нажать нижнюю кнопку и выбрать “N° положения установки”.
7 Определить содержание установок.
Нажать кнопку один раз и “определить” содержание измененной установки.
8 Возвратиться в нормальный режим работы.
Нажать кнопку для возврата
в нормальный режим работы.
(Пример) Для установки времени очистки фильтра установлено в “Загрязнение фильтра -
Сильное”, находясь в режиме установки при групповом управлении, установить
N° Режима в “10”, N° переключателя установки в “0”, N° положения установки
в “02”.

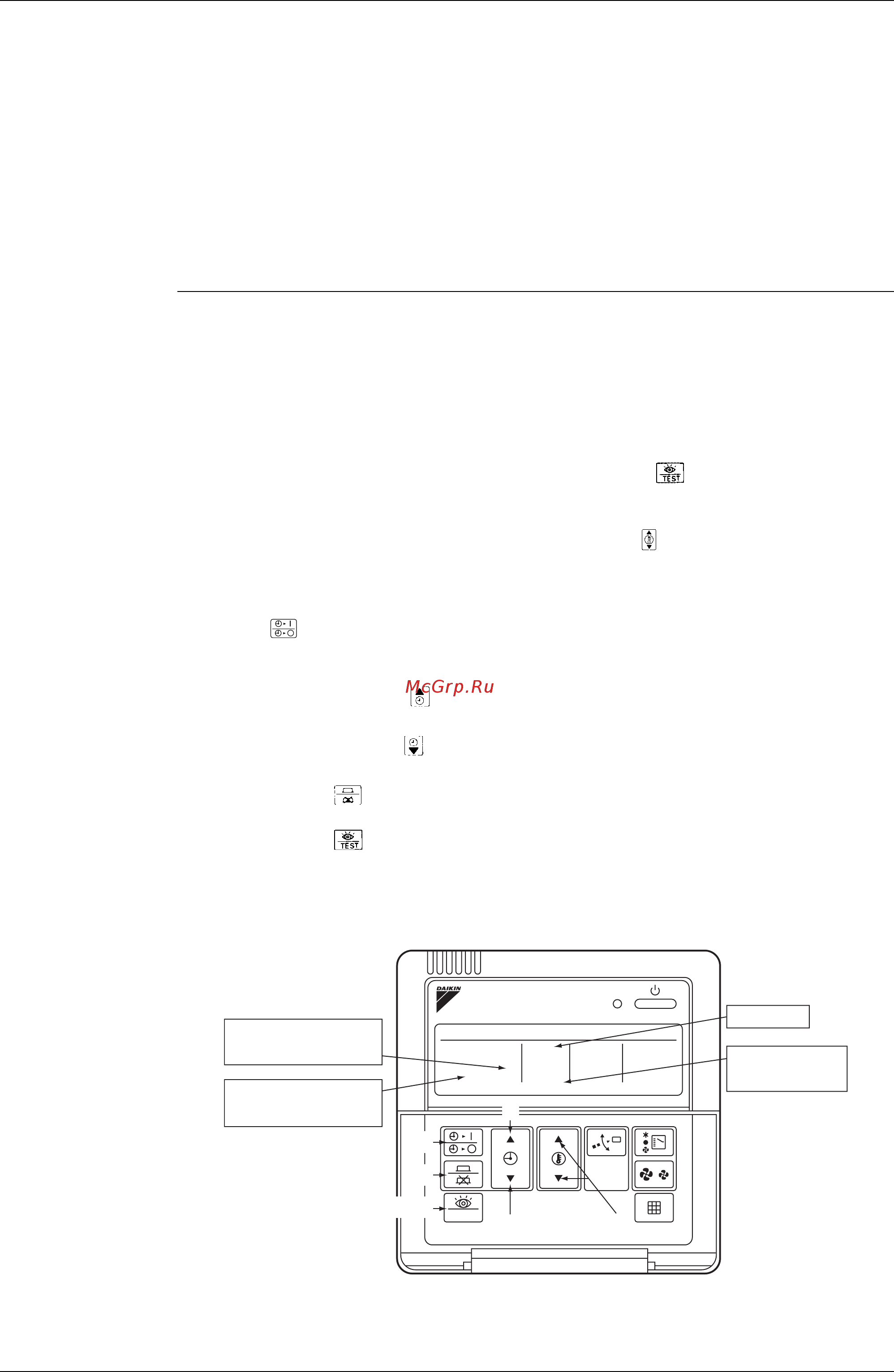

0-01
