SiU30-408 Способ поиска неисправностей
Поиск неисправностей 89

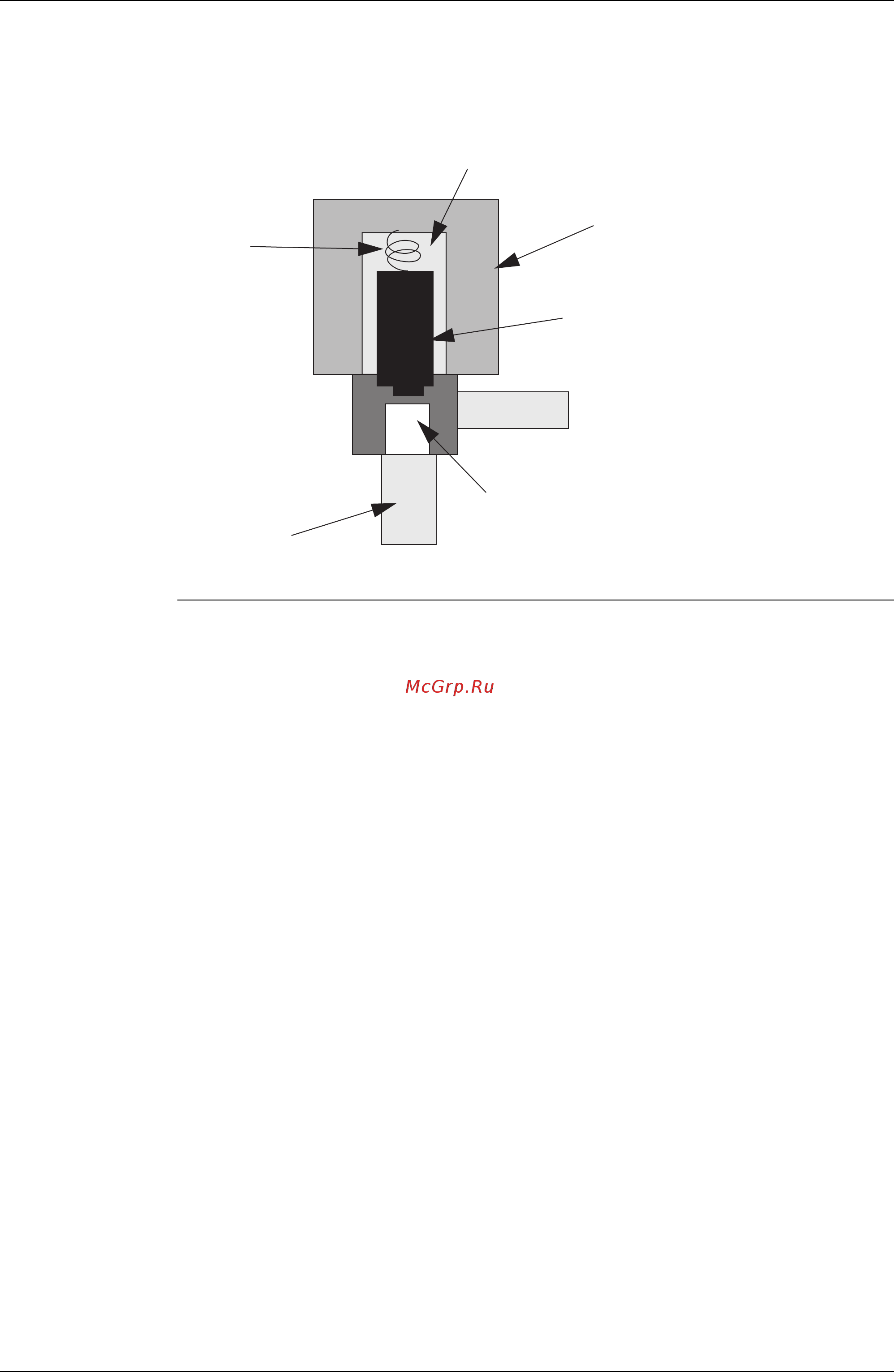

3.5 Конструкция и принцип работы электромагнитного
клапана
Впрыск
жидкости
Для предотвращения перегрева компрессора, хладагент впрыскивается во всасывающий
канал компрессора из трубопровода для жидкости, понижающего давление, через
капиллярную трубку.
Электромагнитный клапан работает следующим образом.
Толкатель, который перемещается внутри корпуса клапана, поднимается, что обеспечивает
перемещение хладагента при запитанной катушке. Когда катушка не запитана, толкатель
опускается, контактируя с седлом клапана под действием пружины, и закрывает поток
хладагента.
Направляющая трубка
Пружина
Труба с хладагентом
Седло клапана
Толкатель
Теплообменник
электромагнитного
клапана
