SiU30-408 Сбор и считывание данных в программе проверки
Программа проверки, тип 3, прикладная версия 173
[Ссылка 4]

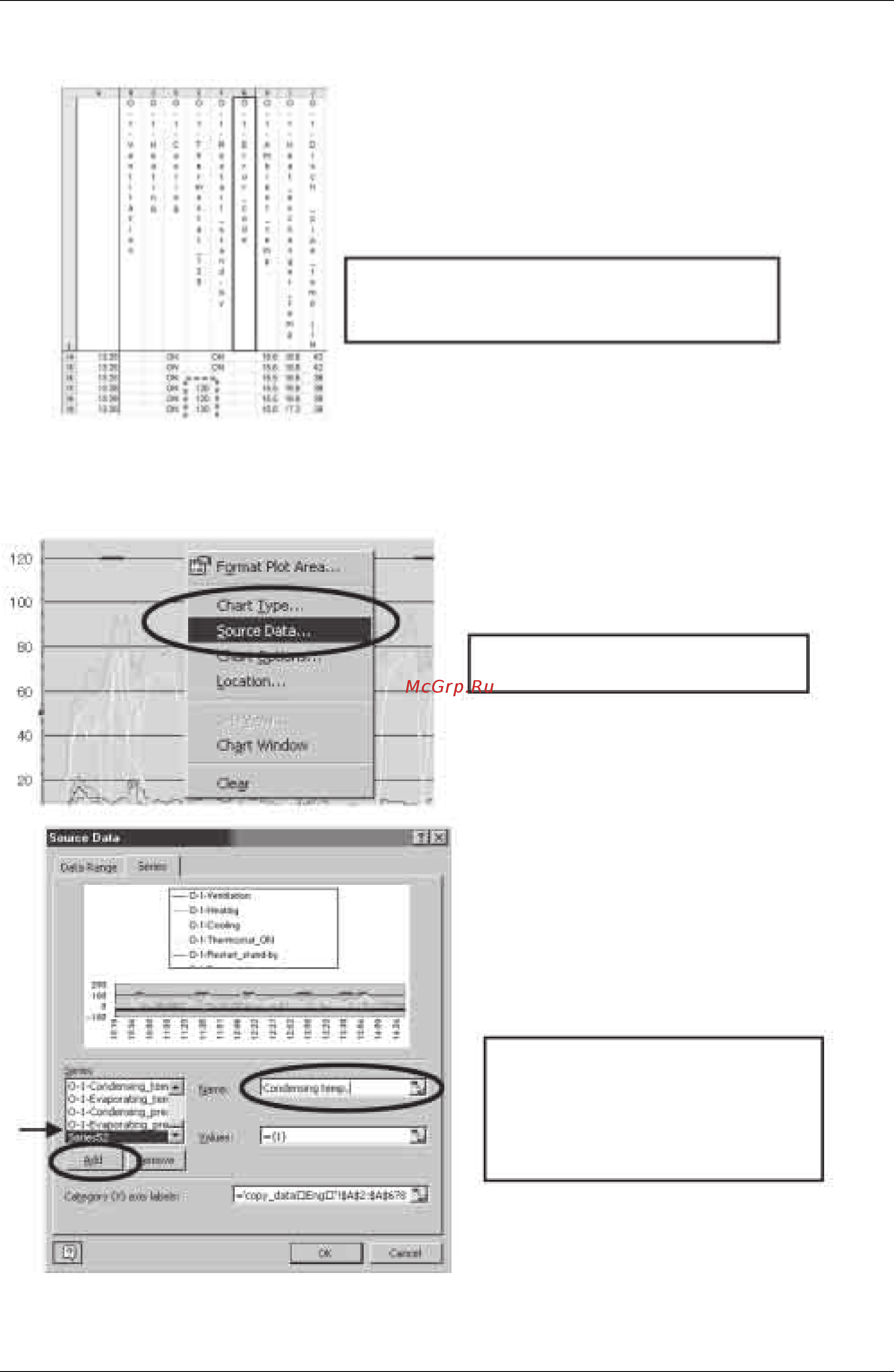

Добавление данных после вывода графика.
Поскольку данные “ВКЛ” преобразованы в числовое
представление (120), пользуйтесь процедурой построения
графиков для представления данных в виде графика.
Щелкните правой кнопкой на выведенный
график, затем щелкните на “Исходные данные
” (“Source Data”).
Если щелкнуть на кнопку “Добавить” (“Add”),
то будет добавлена новая серия (например,
серия 52 на рисунке слева).
Затем введите название добавляемой
серии.
