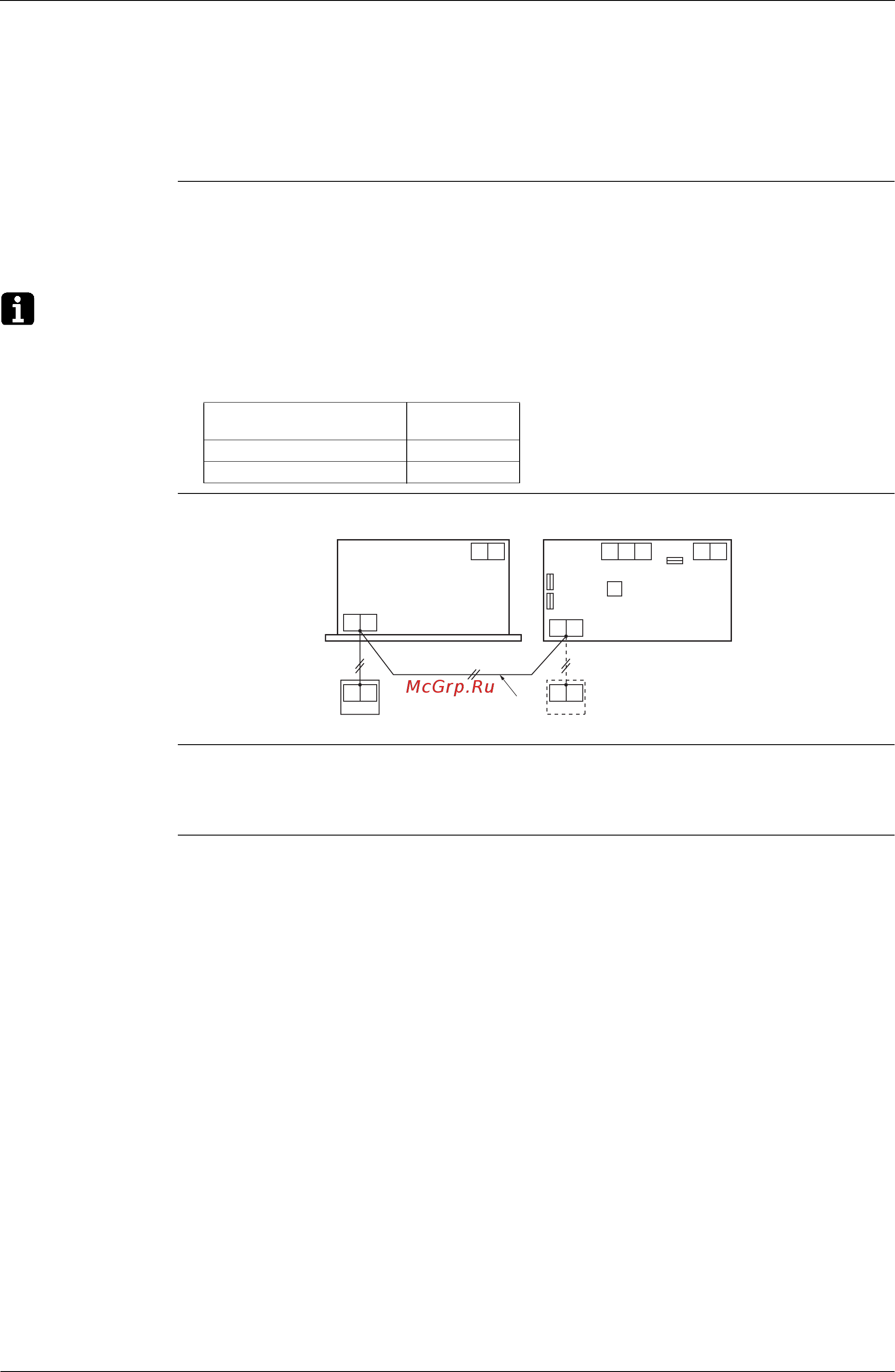

Характеристики и функции системы HRV SiU30-408
228 Приложение
7. Характеристики и функции системы HRV
7.1 Сблокированное групповое управление
7.1.1 Сблокированная работа одной группы (основная схема)
Назначение
ифункции
С помощью пульта дистанционного управления внутренним блоком можно управлять
работой, сблокированной с блоком HRV; можно выполнить начальную установку
расхода воздуха вентиляции, переключение режима вентиляции и подачу свежего
воздуха. Блок HRV можно эксплуатировать независимо, даже когда внутренний блок
не работает.
Примечание: 1. Пульт дистанционного управления можно подсоединить к клеммам N° P1 и P2,
так же, как и
в случае проводки группового управления внутренними блоками.
2. Поскольку это система с двумя пультами дистанционного управления (для внутреннего
блока и блока HRV), требуется установка Главный/Подчиненный.
Пример
проводки
управления
Установка
переключателей
блока HRV
Изменения не требуются. (в соответствии с заводской установкой)
Требуемые
дополнительные
аксессуары
Нет
Пульт дистанционного
управления
Установка
Внутренний блок Подчиненный
Блок HRV Главный
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
Внутренний блок
Блок HRV
Максимум до 500 м
(HC0025)
Пульт дистанционного
управления блоком HRV
