SiU30-408 Регулирование внутреннего блока
Основные сведения 29
4. Регулирование внутреннего блока
4.1 Термостатное регулирование

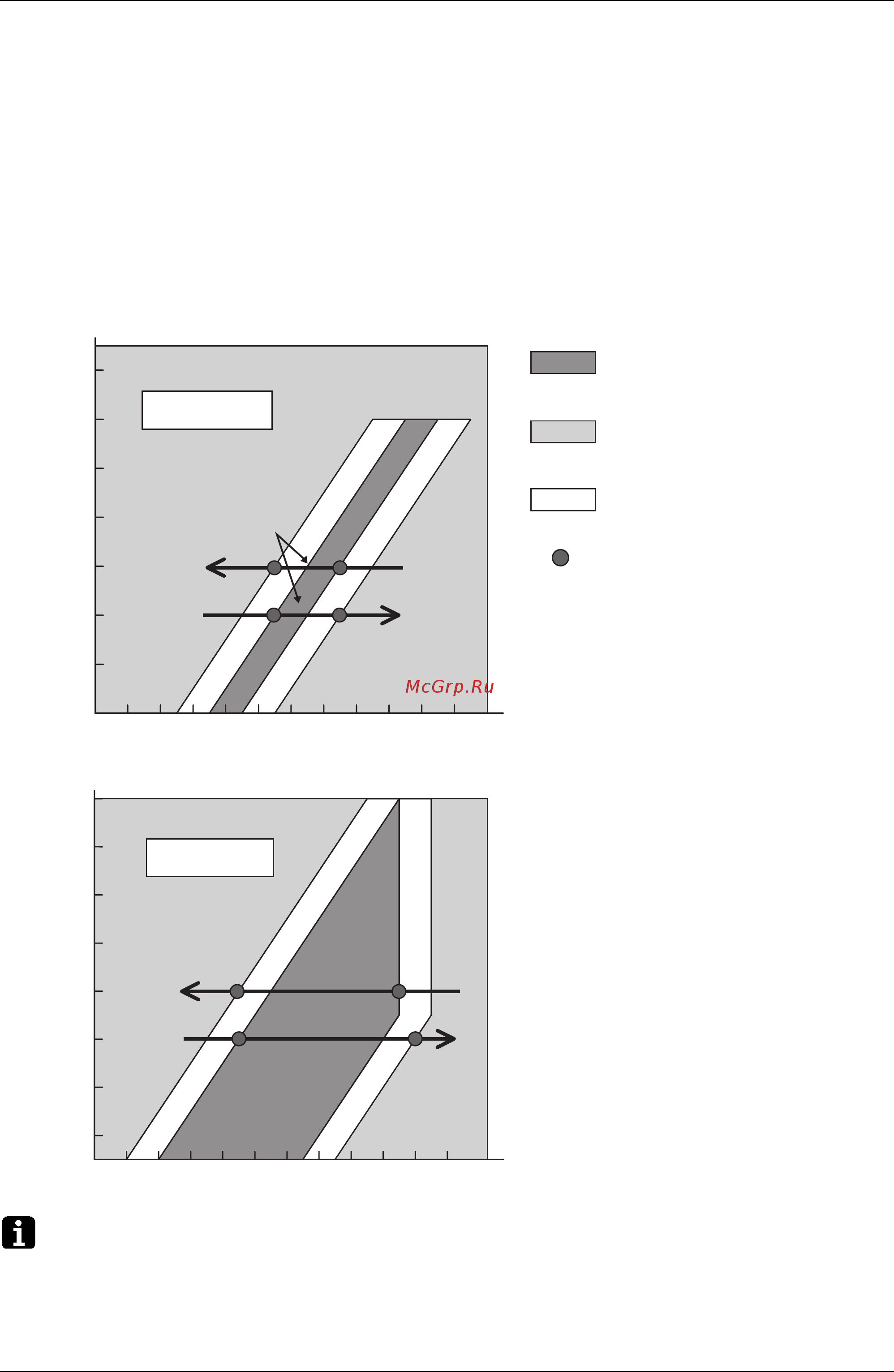

4.1.1 Диапазон регулирования термостата пульта дистанционного
управления
Температура в помещении регулируется термостатом пульта дистанционного управления
и термостатом воздуха всасывания (термостат на корпусе) на стороне внутреннего блока.
(Однако когда термостат пульта дистанционного управления установлен при местной
установке в “Не используется”, блок может регулироваться только термостатом,
установленным на корпусе.)
Примечание: При всасывании наружного воздуха (OA), смешанного с воздухом в помещении,
температура в помещении может отличаться от установленной температуры, поскольку
температура воздуха находится за пределами “рабочего диапазона термостата пульта
дистанционного управления”. В таком случае необходимо установить термостат пульта
дистанционного управления в помещении, где отсутствует влияние наружного воздуха.
Температура всасывания (TH1)
12 14 16 18 20 22 24 26 28 30 32 34
12 14 16 18 20 22 24 26 28 30 32 34
20
22
24
26
28
30
32
34
16
15
18
20
22
24
26
28
30
Температура всасывания (TH1)
Диапазон, в котором может использоваться
термостат корпуса
Разность
В процессе
охлаждения
В процессе обогрева
Точка переключения между термостатом
пульта дистанционного управления и
термостатом корпуса
Диапазон, в котором может использоваться
термостат пульта дистанционного
управления
Предварительно установленная
температура (TS)
Предварительно установленная
температура (TS)
Термостат корпуса
Термостат корпуса
Термостат корпуса Термостат корпуса
Термостат корпуса
Термостат корпуса
Термостат корпуса
Термостат корпуса
Термостат пульта
дистанционного
управления
Термостат пульта
дистанционного
управления
Термостат пульта
дистанционного
управления
