Характеристики и функции системы HRV SiU30-408
234 Приложение
7.2.2 Система зонального управления (Централизованный пульт
дистанционного управления DCS302B61)
Назначение
ифункции
Можно индивидуально управлять максимум 64группами в режиме Вкл/Выкл с одного
пульта. Кроме того, централизованный пульт дистанционного управления может
управлять Вкл/Выкл блоков совместно в каждой зоне. (Он также может управлять
сблокированной и независимой работой в заданной зоне.)
Если установка зоны не требуется или Вы желаете эксплуатировать блок HRV,
когда работает один
из внутренних блоков какой-либо группы, подсоединенной
к центральной линии передачи данных, обратитесь к соответствующей
применимой системе.
Предостережения:
1. Для централизованного управления требуется задать номер группы.
2. При эксплуатации блока HRV, сблокированного с работой внутреннего блока,
необходимо установить одинаковый номер зоны. В то же время необходимо
установить работу зоны на блоке HRV.
3. Нельзя управлять Вкл/Выкл с пульта дистанционного управления блоком HRV в зоне 1.
4. Нет необходимости устанавливать режим работы в зоне 2, который
уже установлен
на заводе.
Установка
переключателей
блока HRV
Требуется начальная установка с пульта дистанционного управления внутренним блоком
или блоком HRV.
Для зоны 1.........“ВКЛ” [17(27)·8·02]
Для зоны 2.........Заводская установка (Изменения не требуются)
Требуемые
дополнительные
аксессуары
Пульт дистанционного управления (только при использовании) BRC301B61
Пример

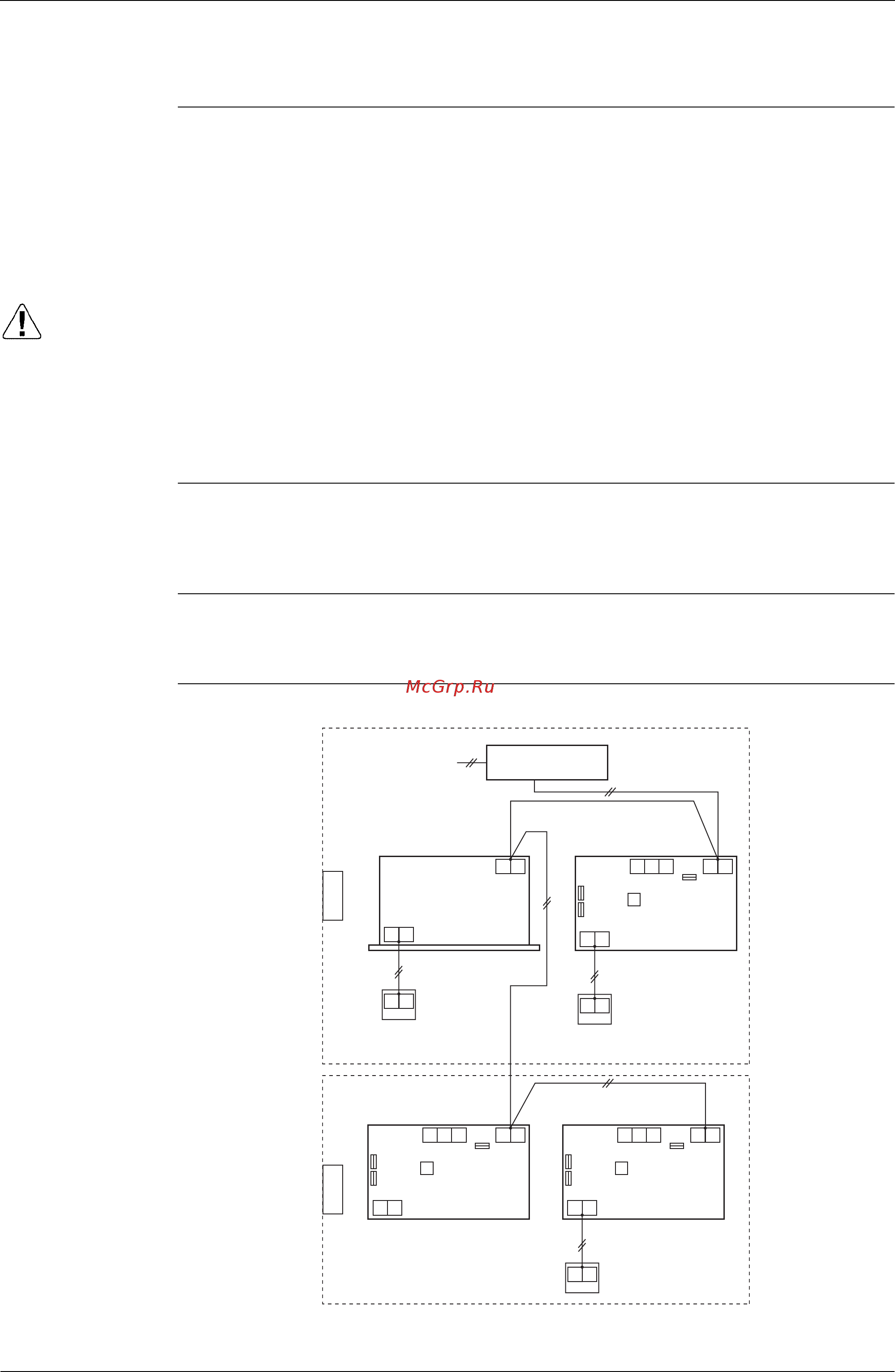

проводки
управления
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
JC
SS1
F1 F2
P1P2
P1P2
P1P2
P1P2
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
JC
SS1
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
JC
SS1
Зона 1Зона 2
Электропитание
Внутренний блок
Блок HRV
Блок HRV
Блок HRV
(HC0029)
Многофункциональный
централизованный
пульт управления
Пульт
дистанционного
управления
блоком HRV
Пульт дистанционного
управления внутренним блоком
Пульт дистанционного
управления блоком
HRV
