Способ поиска неисправностей SiU30-408
82 Поиск неисправностей
3.2.2 Датчик давления

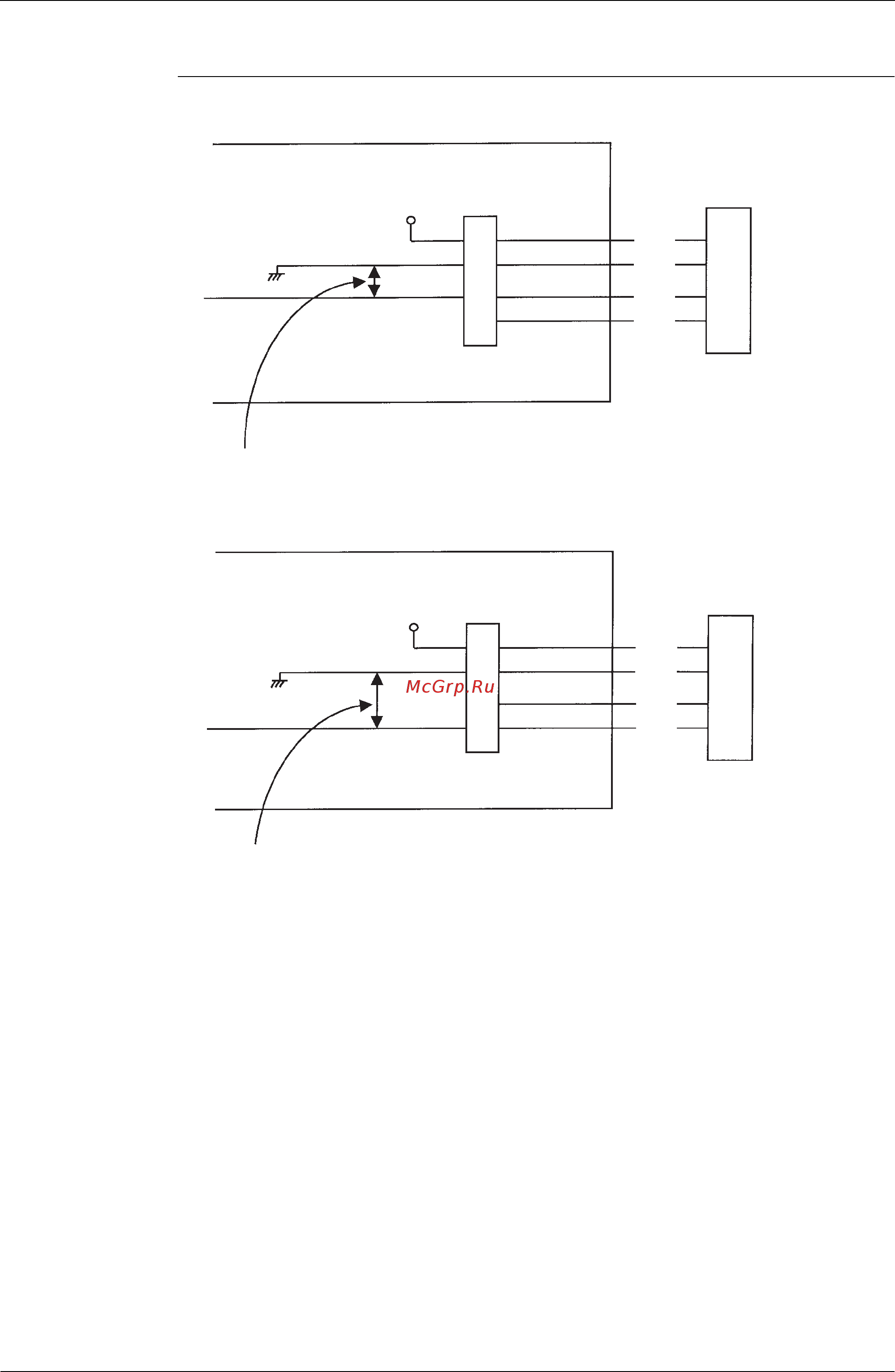

1. Точка измерения напряжения
Если цвет жгута проводки не соответствует описанному выше, определите точку
измерения следующим образом.
1. Черный - GND (земля).
2. Найти линию DC5V.
3. Остальная проводка относится к измерению.
(При одинаковом давлении датчиком низкого давления может быть определено
более высокое выходное напряжение, а датчиком высокого давления - более низкое
выходное напряжение.)
PCB наружного блока
(Синий)
+5 В
Датчик низкого
давления
Красный
Черный
Зеленый
Белый
А/Ц вход
микропроцессора
Измерить напряжение (пост.т.) между этими выводами.
PCB наружного блока
Соединитель для датчика высокого давления
(Красный)
+5 В
Датчик низкого
давления
Красный
Черный
Зеленый
Белый
А/Ц вход
микропроцессора
Измерить напряжение (пост.т.) между этими выводами.
