Местные установки с пульта дистанционного управления SiU30-408
48 Местные установки с пульта дистанционного управления
Примеры установок N° группы

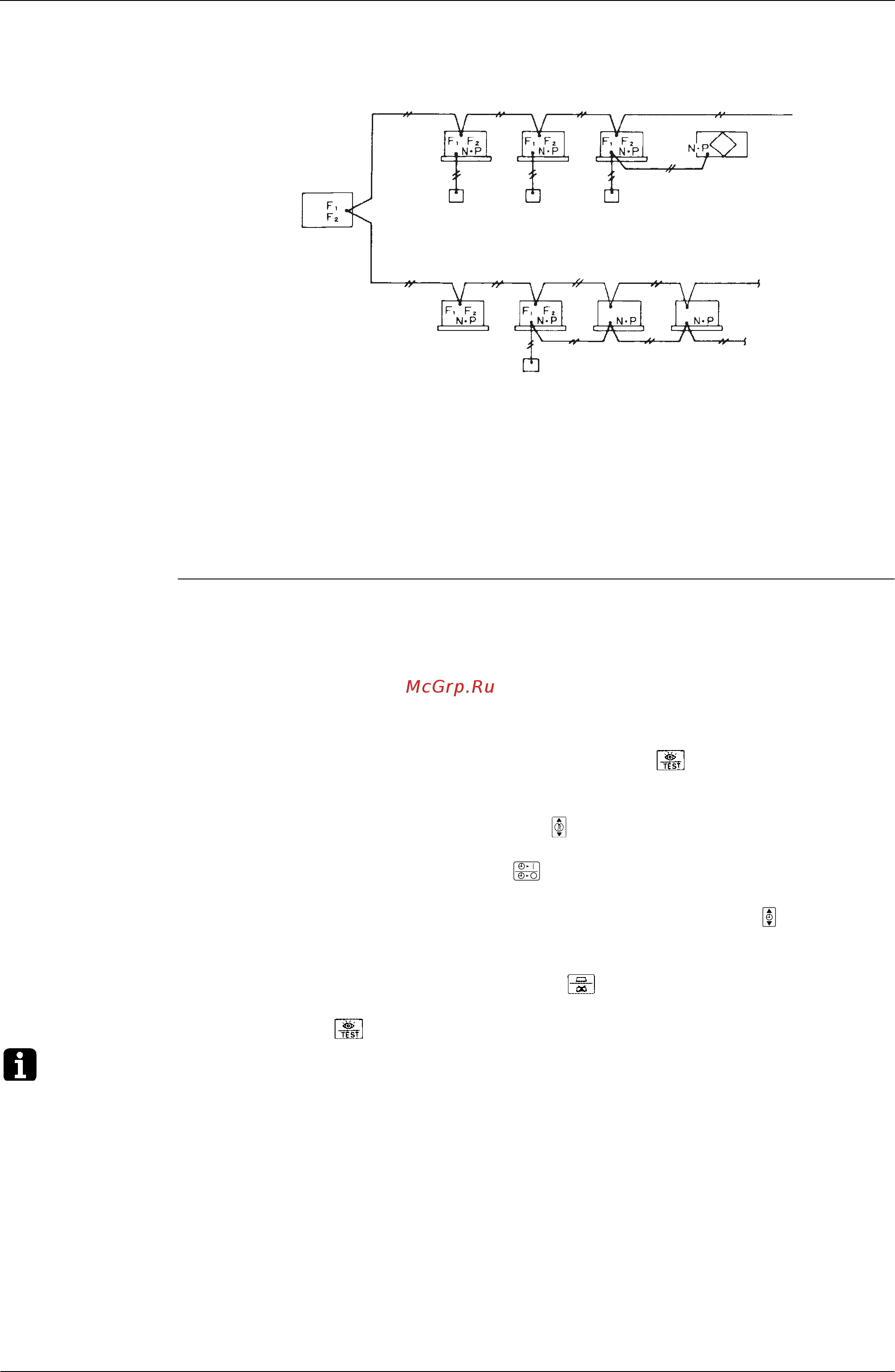

Способ установки адреса для индивидуальных блоков
При установке или настройке индивидуальных адресов группы внутренних блоков,
управляемых от одного пульта дистанционного управления, выбрать N° режима 30.
Затем сделать установки в соответствии со следующей процедурой.
Процедура 1 Включить электропитание.
Включить электропитание внутреннего блока (+ систему контроля расхода).
(Установка работает только при включении электропитания.)
Перед включением электропитания, проверить установку и электропроводку.
(После вывода всех СИД при включении электропитания работа иногда может не
подтверждаться в течение около одной минуты; при этом выводится код “88”.)
2 Войти в режим установки.
В нормальном
режиме, нажмите и удерживайте кнопку в течение не менее
четырех секунд, чтобы система перешла в “Режим местной установки”.
3 Выбрать N° режима.
Выбрать N° режима 30 с помощью кнопки .
4 Выбрать N° блока.
Выбрать N° блока с помощью кнопки .
5 Выбрать N° группы.
Выбрать требуемый N° группы с помощью верхней и нижней кнопки .
(N° группы возрастает в следующей последовательности: 1-00, 1-01 до 1-15, 2-00, до 4-15)
6 Определить N° группы.
Определить содержание с помощью кнопки .
7 Возвратиться в нормальный режим работы.
Нажать кнопку .
Примечание:
Обратитесь к инструкциям по установке для упрощенного пульта дистанционного управления.
Обращайтесь к приложенной информации для установки N° групп системы HRV или
различных видов адаптеров.
При установке или настройке индивидуальных адресов группы внутренних блоков,
управляемых от одного пульта дистанционного управления, выбрать N° режима 30.
Затем сделать установки в соответствии со следующей процедурой.
Внутренний
блок
HRV
1-00 1-01
1-03 1-04
1-02
Централизованный пульт
дистанционного
управления пульт
ВКЛ/ВЫКЛ
Группа N°
для
централизованного
управления
Без пульта дистанционного
управления.
Централизованное управление с помощью пульта
дистанционного управления (автоматический адрес)
Централизованное управление с
помощью пульта дистанционного
управления (автоматический адрес)
