SiU30-408 Запись и считывание рабочих данных
Программа проверки, тип 3, прикладная версия 141
Сделать установки периодической записи.

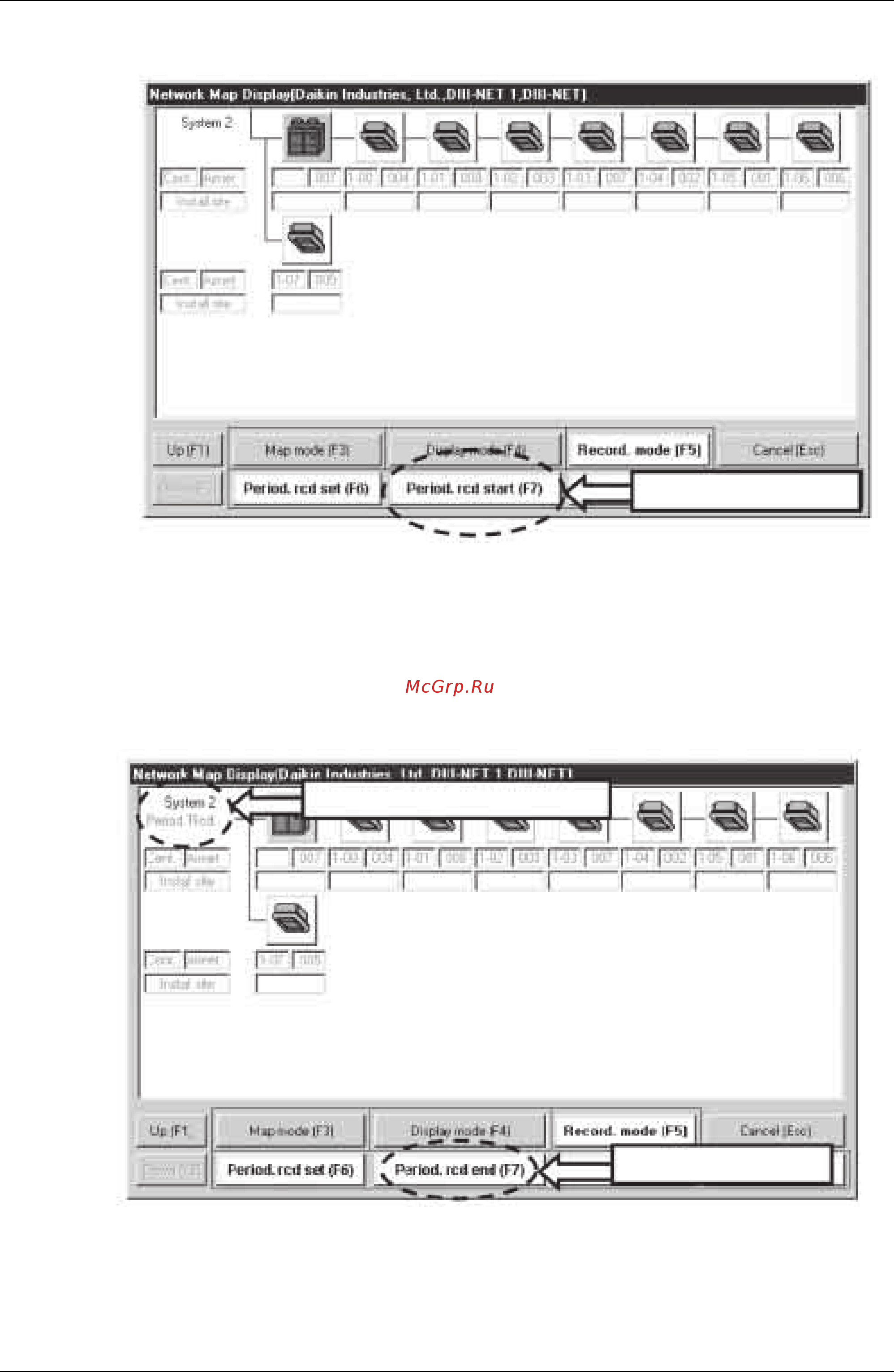

Щелкните на кнопку “Period. rcd. Start” (“Начало период. зап.”).
— Начинается периодическая запись —
Проверить, выполняется ли запись.
Проверить, выводится ли сообщение “In period. recording” (“Выполняется
периодическая запись”).
Для завершения записи
Щелкните на кнопку “Period. rcd. end” (“Окончание период. зап.”).
Завершите работу программы проверки и затем отсоедините проводку.
Кнопка начала период. зап.
(Period. rcd. start)
Кнопка завершения период.
зап. (Period. rcd. end)
Вывод “В период. записи” (“In period.
recording”)
