SiU30-408 Сбор и считывание данных в программе проверки
Программа проверки, тип 3, прикладная версия 159
Здесь показано, что произошла неисправность “E0” в 16:01, строка 484.
В этом случае отмените автофильтр и определите причины неисправности на основе
данных, полученных до и после того, как произошла неисправность.
Кроме того, использование автофильтра позволяет выполнить проверку следующим
образом.
Проверить каждое максимальное (минимальное) значение температуры/давления.
Извлечь режим разморозки и возврата масла, затем проверить
рабочие данные.
Отредактировать и распечатать данные EXCEL, затем выполнить анализ данных.

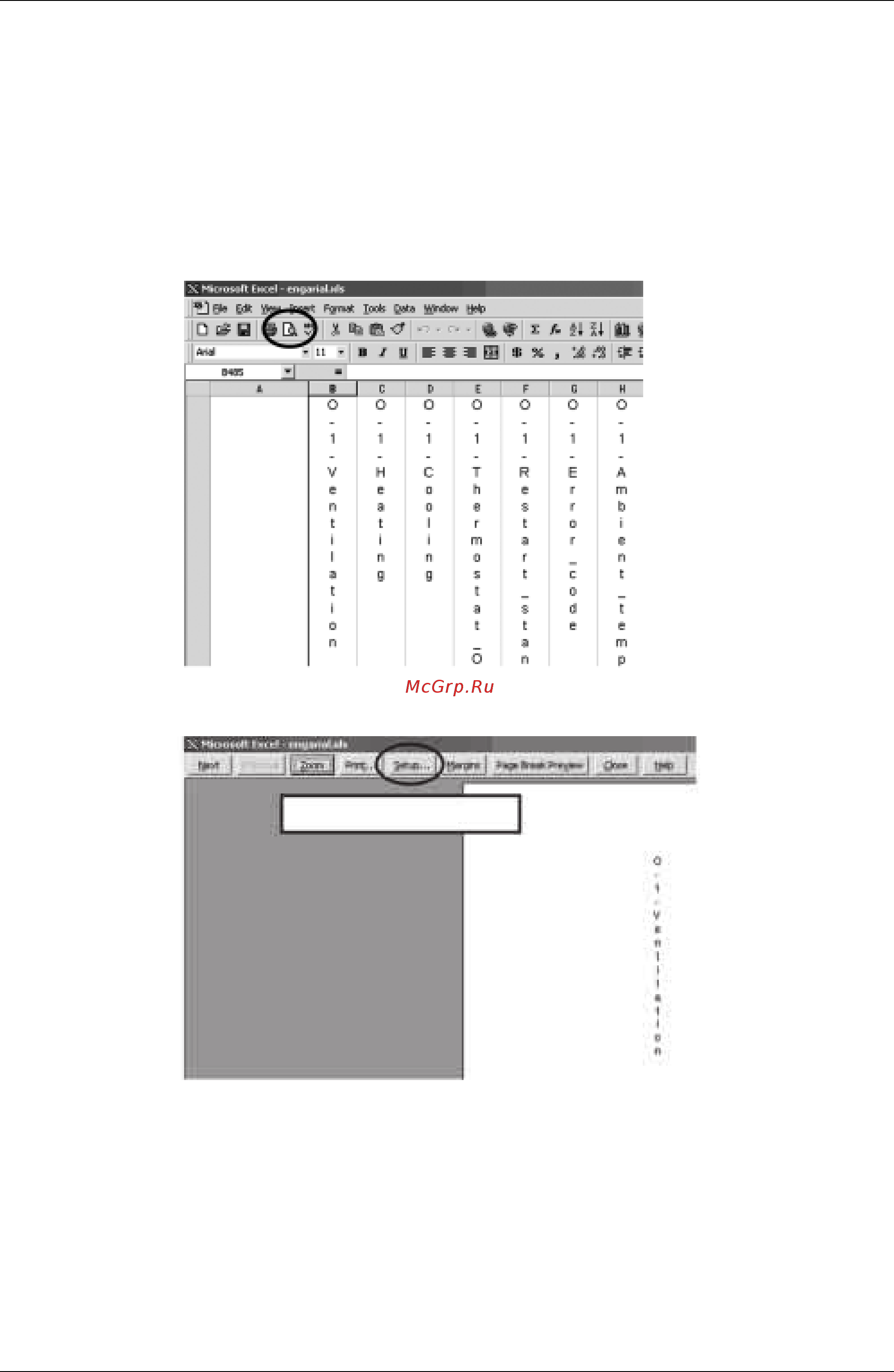

Щелкнуть кнопку “Print preview” (“Предварительный просмотр”).
Щелкните на элемент “Setup” (“Установка”).
