Сбор и считывание данных в программе проверки SiU30-408
162 Программа проверки, тип 3, прикладная версия

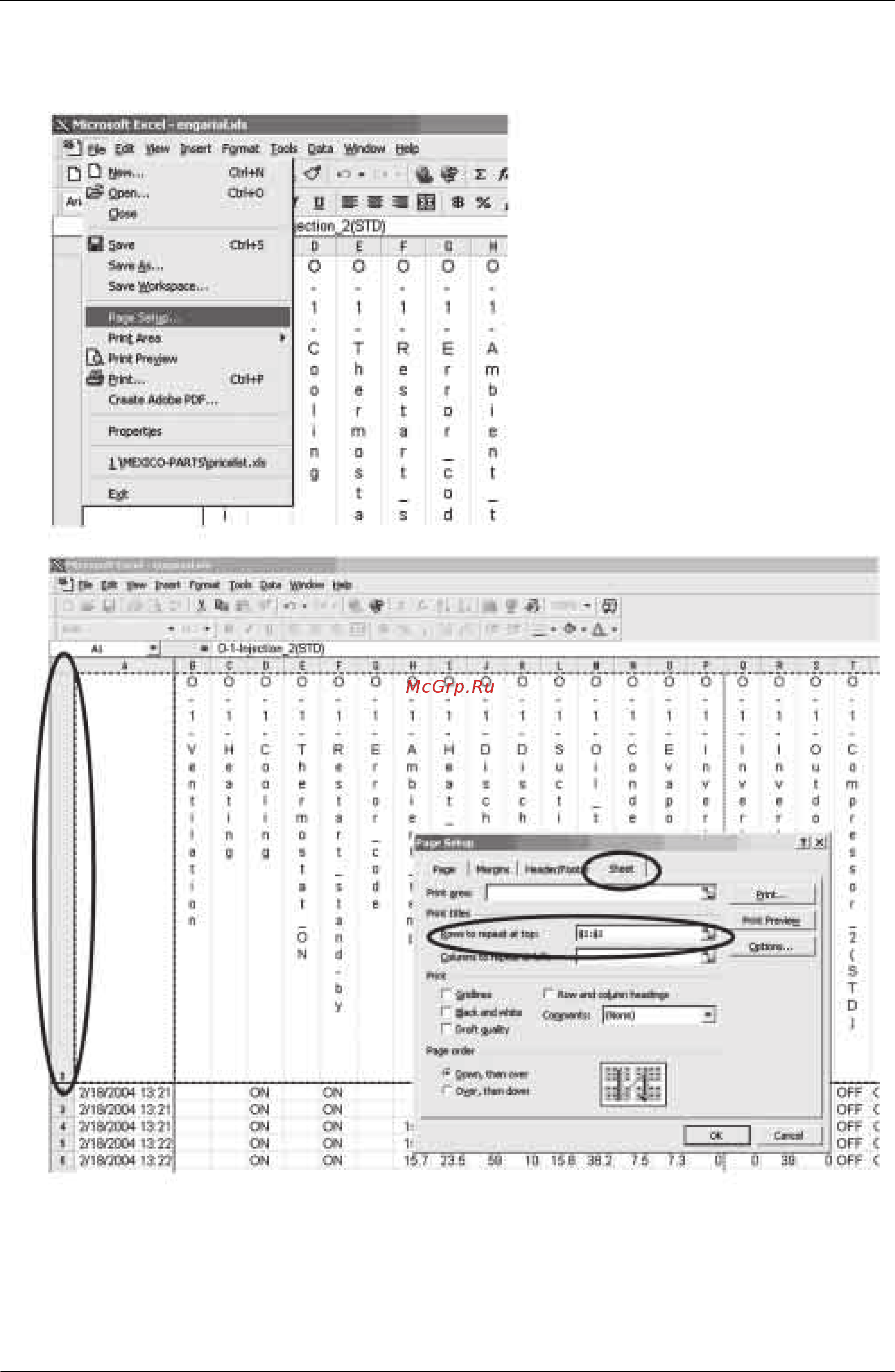

Выйти из “Print preview”, щелкнуть на элемент меню “File” (“ФАйл”), затем выделить
“Page Setup”.
В меню “Sheet” (“Лист”) окна “Page Setup”, щелкнуть на “Print titles” (“Печать оглавления”) и
“Rows to repeat at top” (“строки заголовков”), затем щелкнуть в любом месте первой строки.
→ Будет введено “$1: $1”.
Это позволит всегда распечатывать первую строку, что упростит анализ данных.
