Configurazione del sistema SiT12-205
92 Configurazione del sistema

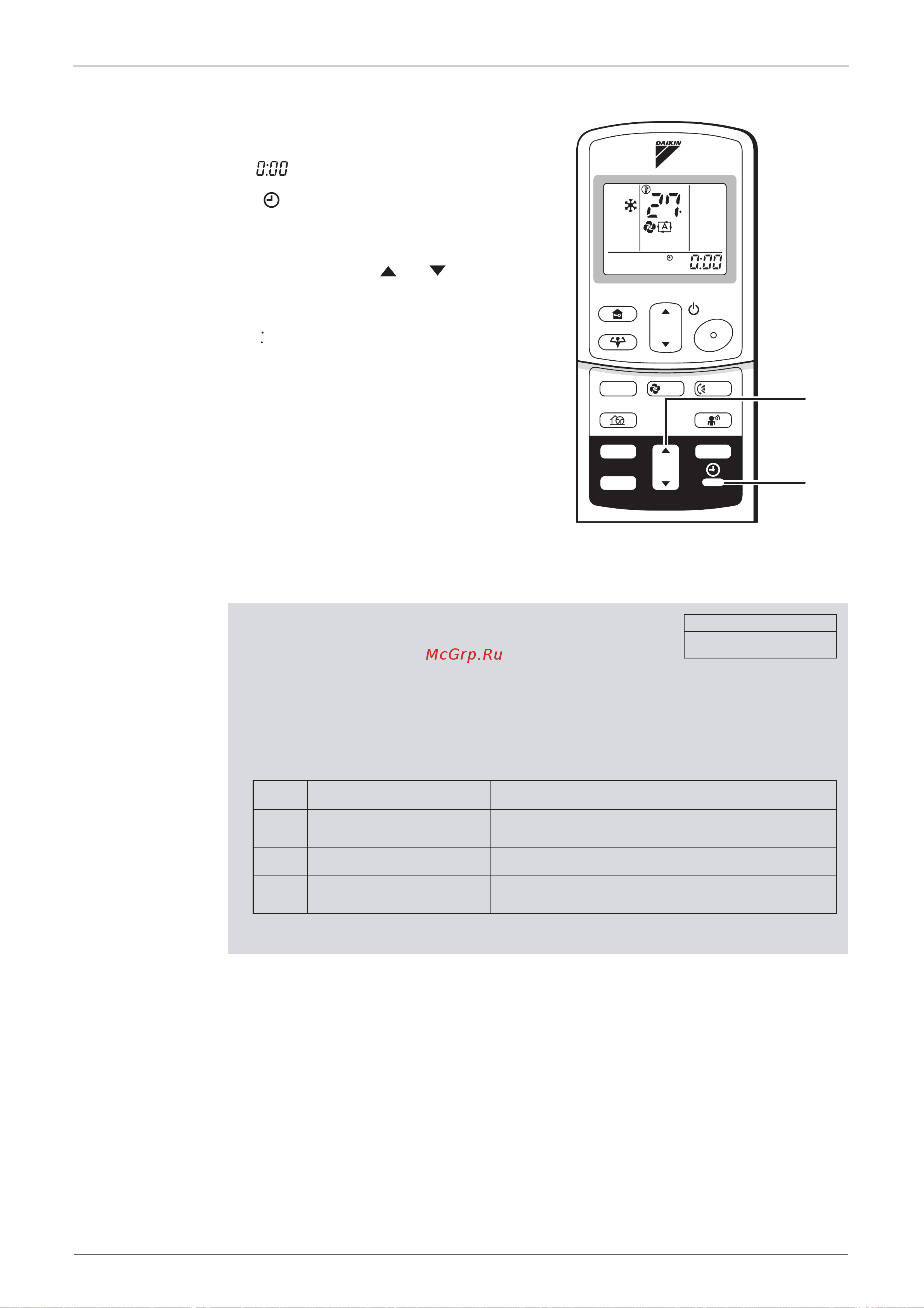

■ Impostazione dell'orologio
1. Premere il pulsante OROLOGIO.
viene visualizzato.
lampeggia.
2. Premere il pulsante impostazione TIMER
per impostare l’orologio all’ora attuale.
La pressione dei tasti " " o " " incrementa o
decrementa rapidamente l’ora visualizzata.
3. Premere il pulsante OROLOGIO.
lampeggia.
■ Chiudere l’interruttore
• Quando l'interruttore automatico è in posizione ON, il
deflettore si aprirà e si richiuderà (tale evento è
normale).
NOTA
C
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
SENSOR
ON
CANCEL
OFF
1,3
2
■
Consigli per ridurre il consumo energetico
.
■
Note:
Impostazioni di temperatura consigliate
Per il raffreddamento: 26
°
C – 28
°
C
Per il riscaldamento: 20
°
C – 24
°
C
• Fare attenzione a non raffrescare (riscaldare) eccessivamente il locale.
Impostare la temperatura su valori moderati permette di ridurre i consumi.
• Chiudere le finestre con persiane o tende.
Bloccare la luce del sole e l’aria proveniente dall’esterno aumenta l’effetto di raffrescamento (riscaldamento).
• I filtri dell’aria otturati riducono l'efficienza dell'unità e sprecano energia. Si consiglia di pulirli una volta ogni due
settimane.
• Il condizionatore consuma sempre 15-35 watt d’elettricità anche quando non è in funzione.
• Se si prevede di non usare il condizionatore per lungo tempo, per esempio in primavera o in
autunno, portare l’interruttore automatico in posizione OFF.
• Usare il condizionatore nelle seguenti condizioni:
Modalità:
RAFFRED-
DAMENTO
RISCALDA-
MENTO
DEUMIDI-
FICAZIONE
Condizioni di funzionamento
Temperatura esterna: da -10 a 46
°
C
Temperatura interna: da 18 a 32
°
C
Umidità interna: max. 80%
Temperatura esterna: da -15 a 21
°
C
Temperatura interna: da 10 a 30
°
C
Temperatura esterna: da -10 a 46
°
C
Temperatura interna: da 18 a 32
°
C
Umidità interna: max. 80%
• Interverrà un dispositivo di sicurezza che ne arresterà il funzionamento.
(Nei sistemi multiunità, la protezione potrebbe arrestare solo l’unità esterna).
• Si verificheranno fenomeni di condensa e gocciolamento nell'unità interna.
Se l'unità viene utilizzata con continuità a temperature e tassi di umidità non
compresi nei seguenti intervalli:
• Interverrà un dispositivo di sicurezza che ne arresterà il funzionamento.
• Interverrà un dispositivo di sicurezza che ne arresterà il funzionamento.
• Si verificheranno fenomeni di condensa e gocciolamento nell'unità interna.
• Se l'unità viene utilizzata a condizioni ambientali diverse da quelle indicate, interverrà un dispositivo di protezione
per spegnere il sistema.
