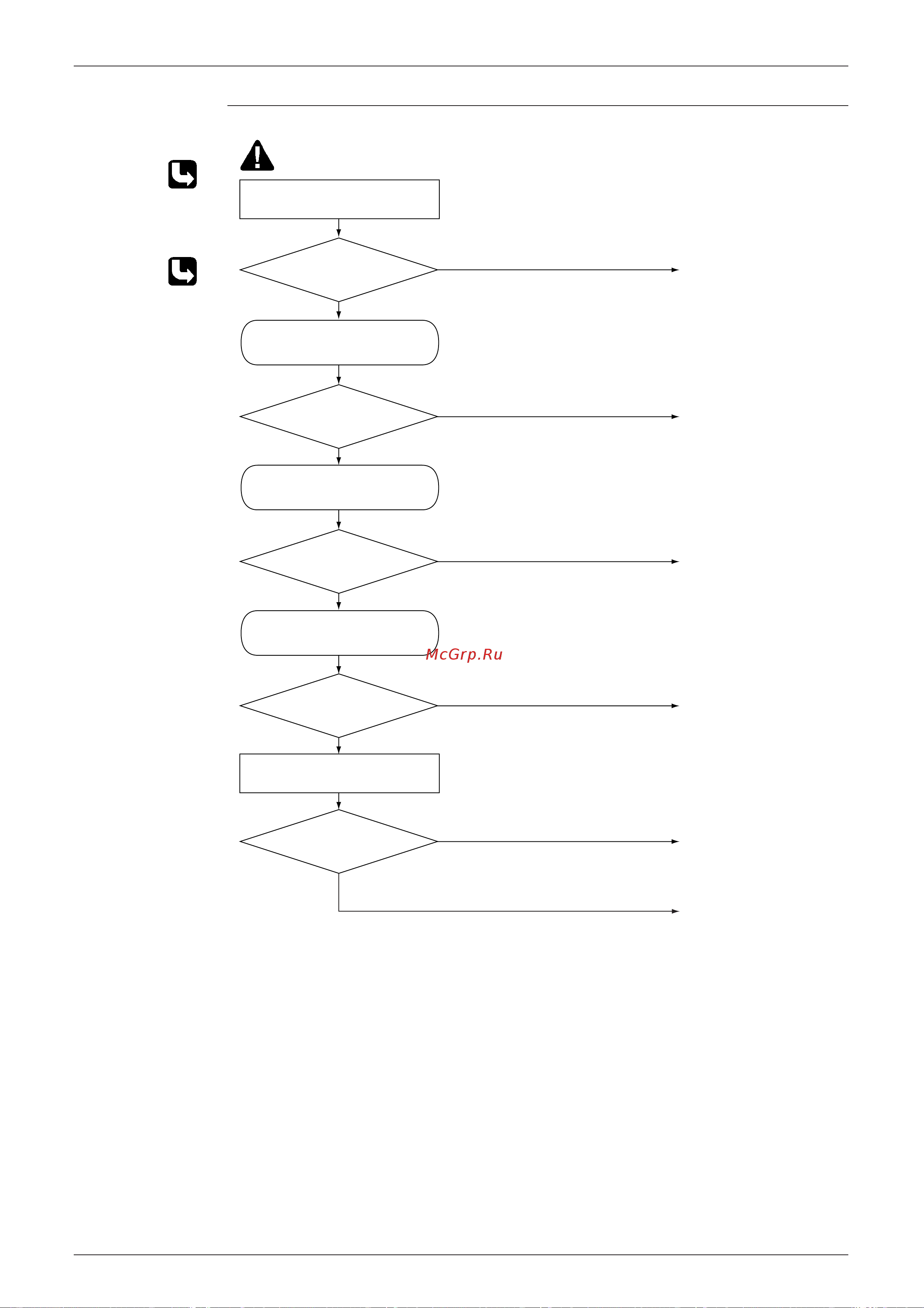

SiT12-205 Individuazione guasti
Diagnostica 147
Individuazione
guasti
Controllo N. 4
Fare riferimento a
P.172
Controllo N. 6
Fare riferimento a
P.174
Controllare i collegamenti elettrici e
delle tubazioni.
Controllo Nr. 4
Controllare la valvola motorizzata.
Attivare la modalit di
controllo errori di
collegamento.
Sostituire la valvola di
espansione o la bobina
difettose.
Sostituire il termistore sullo
scambiatore di calore
Sostituire il termistore della
temperatura ambiente
Sostituire il termistore della
temperatura ambiente o
quello sullo scambiatore di
calore dell unit interna.
Effettuare l’asciugatura con
vuoto.
Sostituire la scheda
elettronica dell’unit interna
e quindi eseguire un
controllo degli errori di
collegamento
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
Cablaggio o
collegamenti delle tubazioni
non corretti?
S
NO
NO
S
NO
S
NO
S
S
NO
L’anomalia
ancora presente?
Il motore funziona?
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
Il termistore
corrisponde alle specifiche
riportate nella relativa
tabella?
Cambiare il gas per fare uscire
l’umidit dell’unit (dopo aver
creato il vuoto).
Controllo Nr. 6
Controllare il termistore sullo scam-
biatore di calore dell unit esterna
Controllo Nr. 6
Controllare il termistore della
temperatura ambiente.
